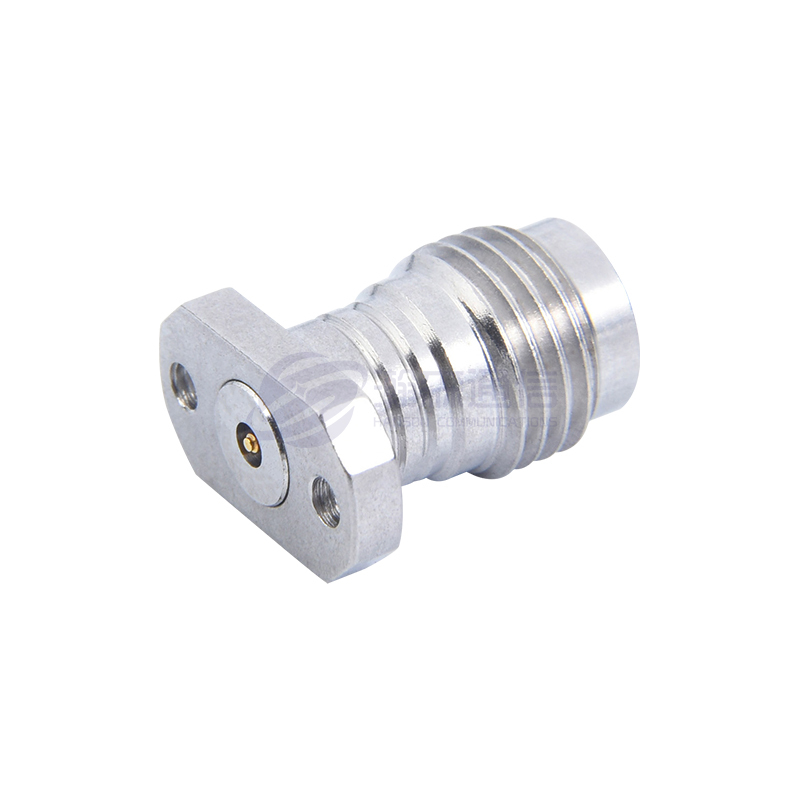

1,85 mm RF-koaksiaaliliitin

Kuvaus:

1,85 mm:n sarjaliitin (tunnetaan myös nimellä 1,85 mm RF-liitin) on korkean suorituskyvyn radiotaajuusliitin (RF), jota käytetään ensisijaisesti sovelluksissa, jotka vaativat suurta taajuutta, suurta tarkkuutta ja pientä häviötä, erityisesti signaalinsiirrossa 26,5 GHz tai korkeammalla taajuudella. Se on kompakti SMA-sarjan liitin, joka tarjoaa pienemmän koon ja paremman taajuuden verrattuna muihin korkeataajuisiin liittimiin, kuten V Type (2,92 mm) tai K Type (1,0 mm).

Parametri:

Tärkeimmät tekniset tiedot:
◆ Ominainen impedanssi: 50Ω
◆ Taajuusalue: DC～67GHz
◆ Eristysvastus: ≥3000MΩ
◆ Dielektrinen kestojännite: 500 V (rms)
◆ Jännitteen seisova aaltosuhde (VSWR): ≤1,30
◆ Parittelujaksot: 500 kertaa

Tiedustella

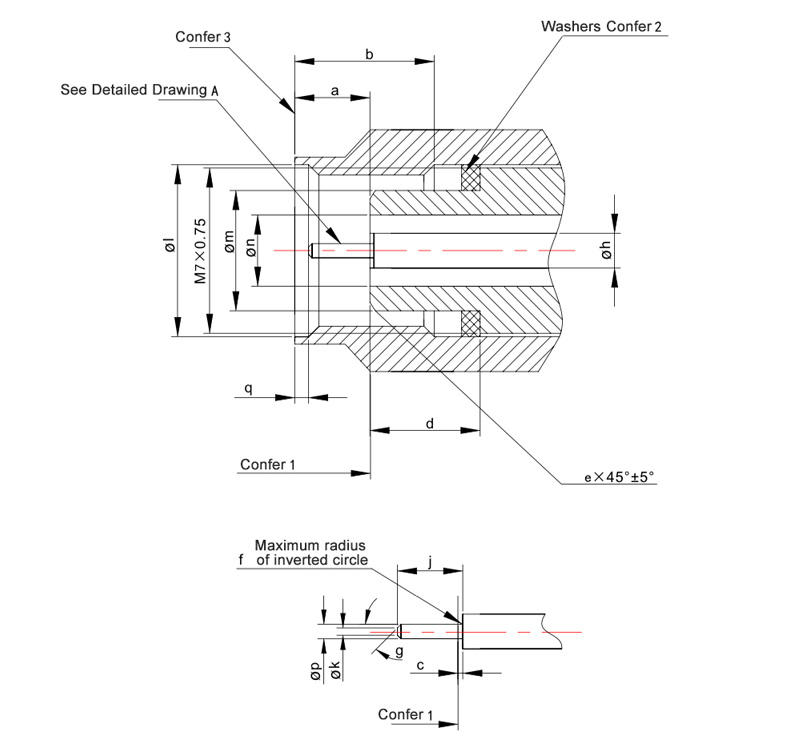

  • 1,85 mm:n sarjan liitäntäkoskettimet liitsisäänliitäntä

Koko mm sisään
min max min max
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
s 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Huomautuksia:
1. Mekaaniset ja sähköiset vertailupinnat.
2. Aluslevyt vaaditun luokan 1 liittimille.
3. Liitosmutterit eteenpäin siirtymällä.

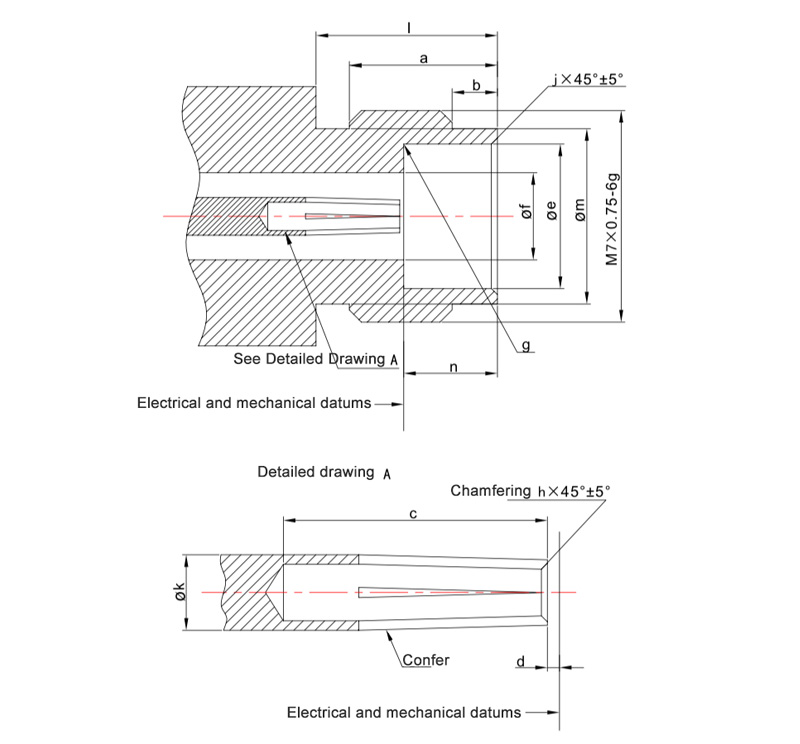

  • 1,85 mm:n sarjan liitäntäkoskettimet liitinliitäntä

Koko mm sisään
min max min max
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g － R0,130 － R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Huomautuksia:
Pistorasian kosketuskappaleen rakenne on mielivaltainen. Kun liitetään tappeihin, joiden halkaisija on 0,498–0,523 mm, mittojen tulee täyttää heijastuskerroin, kytkentäominaisuudet ja liittimen kestävyysvaatimukset.

1,85 mm $ $ SERIES

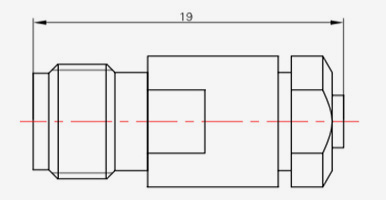

  • 1,85-JB1
    1,85-JB1
    Malli Kaapelin tyyppi
    1,85-JB1 SFT-50-1 670-047 $ $

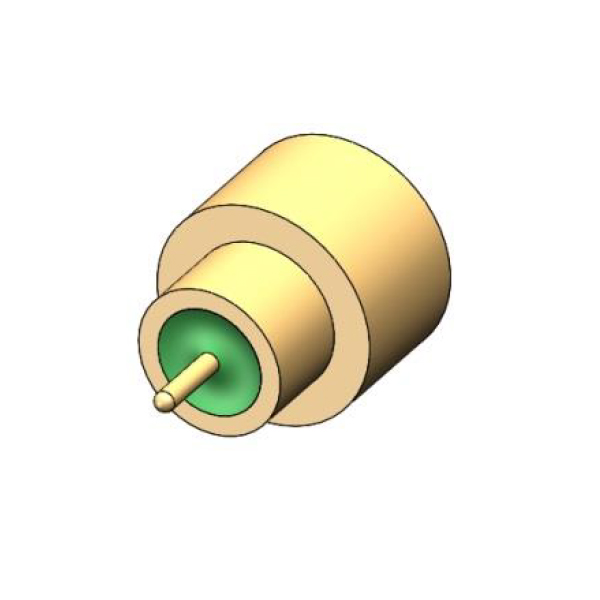

  • 1,85-KB1
    1,85-KB1
    Malli Kaapelin tyyppi
    1,85-KB1 SFT-50-1 670-047 $ $
