Hermeettisesti suljettu SMP-liitin

Kuvaus:

SMP-J-tyypin hermeettisellä RF-koaksiaaliliittimellä on hermeettisen pakkauksen ominaisuudet, ja se voidaan pakata ja hitsata putken kuoreen tai laitepaneeliin. Tämän tuotteen kuori ja sisäjohdin on valmistettu Kovar-seosmateriaalista, ja pinta voidaan pinnoittaa kovakullalla tai pehmeällä kullalla; eristysaine on valmistettu korkeassa lämpötilassa sintratusta lasista ja dielektrisyysvakio on noin 4. Sen etuna on pieni koko, kevyt paino, hermeettinen tiivistys, korkea luotettavuus jne. Sitä käytetään enimmäkseen tilanteissa, joissa on tiivistysvaatimuksia tai erityisiä tuotteen tilavuutta ja painoa koskevia vaatimuksia, ja se soveltuu intensiiviseen asennukseen.

Tiedustella

Perusrakenne:
SMP-J-tyyppinen ilmatiivistetty RF-koaksiaaliliitin koostuu yleensä kolmesta osasta: ulkojohtimesta, lasiväliaineesta ja sisäjohtimesta, ja perusrakenne on esitetty kuvassa.

Kun tuotteen sisäjohtimen esillä oleva osa yhdistetään työntämällä tai pintahitsaamalla, sisäjohtimen päätypinta voidaan valmistaa pallomaiseksi pääksi; kun tuotteen sisäjohtimen esillä oleva osa liitetään liimaamalla, sisäjohtimen päätypinta voidaan valmistaa litteänä päänä tai sisäjohtimen paljasosan sivu voidaan jyrsiä.

Tärkeimmät tekniset parametrit:

Sähköiset ominaisuudet
Ominainen impedanssi 50Ω Taajuusalue DC ~ 40 GHz
Dielektrinen Kestävä jännite 500 Vrms Eristysvastus 2000 miljoonaa Ω
Jännite VSWR <1.4 Lisäyksen menetys ≤0,05 √f dB(GHz)
Materiaali- ja mekaaniset, ympäristöominaisuudet
Kotelo Lavable metalliseos / kullattu Pins Kytke Thorium Delegable Alloy Gold Plating
Eristysaine Lasi Liittimen kestävyys Täysi pidätys ≥ 100 kertaa
Vuotonopeus ≤1,01325 × 10 ⁹ Pa ·m³/s Rajoitettu pidätys ≥500 kertaa
Käyttölämpötila -65 ℃ ~ 165 ℃ Sileä poraus ≥1000 kertaa

Käyttöliittymän mitat:
SMP-J-tyyppisillä ilmatiivistetyillä RF-koaksiaaliliittimillä on kolme liitäntämuotoa: täydellinen poisto, puoliväli ja valoreikä. Mallia nimettäessä F tarkoittaa täyttä pakoon, L tarkoittaa puoliväliä ja S tarkoittaa valoa. Liitäntämitat on jaettu vakiomittoihin ja lyhyisiin liitännän mittoihin, jotka molemmat ovat yhteensopivia SMP-K-tyyppisten liittimien kanssa.

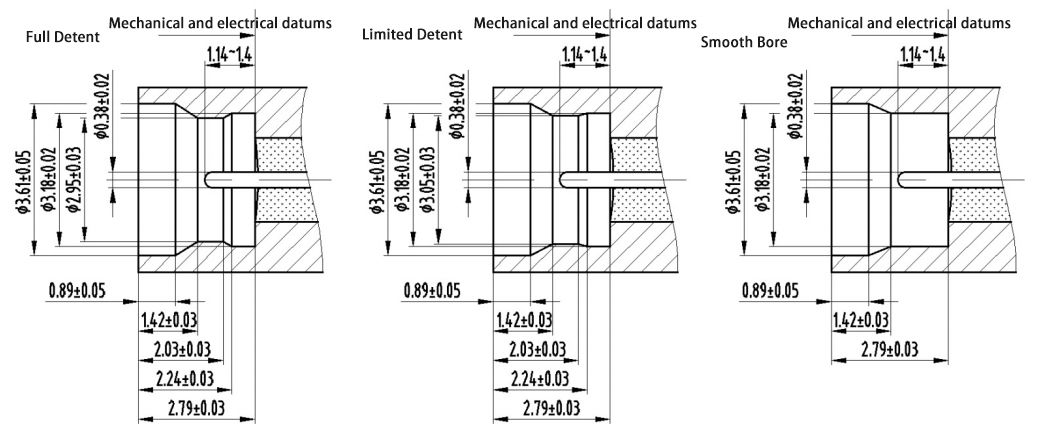

Vakioliitäntäkoko:

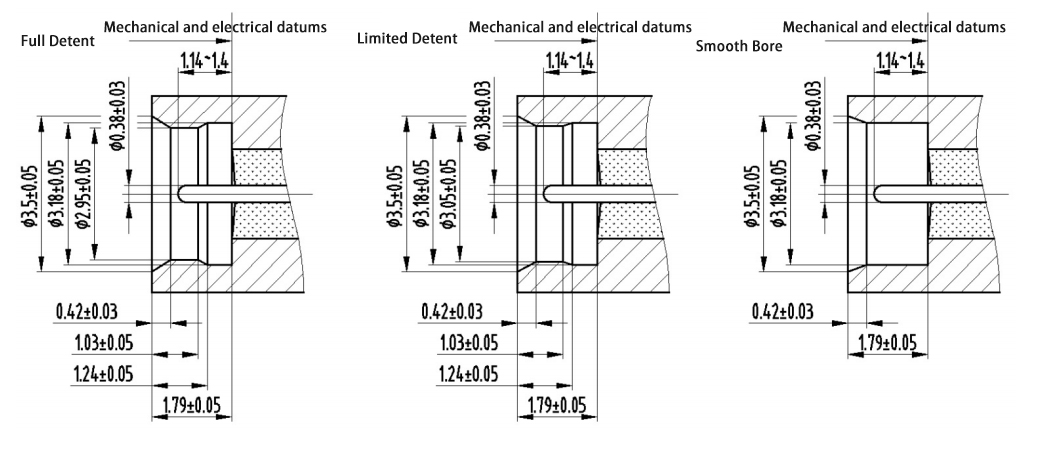

Lyhyt käyttöliittymän koko:

SMP SERIES
  • SMP(M)-JYD3S
    SMP(M)-JYD3S
    Malli Huomautuksia
    SMP(M)-JYD3S Tasainen poraus
  • SMP(M)-JYD6L
    SMP(M)-JYD6L
    Malli Huomautuksia
    SMP(M)-JYD6L Rajoitettu pidätys
  • SMP(M)-JYD12L
    SMP(M)-JYD12L
    Malli Huomautuksia
    SMP(M)-JYD12L Täysi pidätys
  • SMP(M)-JYD13F
    SMP(M)-JYD13F
    Malli Huomautuksia
    SMP(M)-JYD13F Täysi pidätys
  • SMP(M)-JYD14L
    SMP(M)-JYD14L
    Malli Huomautuksia
    SMP(M)-JYD14L Rajoitettu pidätys
  • SMP(M)-JYD17S
    SMP(M)-JYD17S
    Malli Huomautuksia
    SMP(M)-JYD17S Tasainen poraus
  • SMP(M)-JYD19L
    SMP(M)-JYD19L
    Malli Huomautuksia
    SMP(M)-JYD19L Rajoitettu pidätys
  • SMP(M)-JYD22S
    SMP(M)-JYD22S
    Malli Huomautuksia
    SMP(M)-JYD22S Rajoitettu pidätys
  • SMP(M)-JYD23S
    SMP(M)-JYD23S
    Malli Huomautuksia
    SMP(M)-JYD23S Rajoitettu pidätys
  • SMP(M)-JYD24S
    SMP(M)-JYD24S
    Malli Huomautuksia
    SMP(M)-JYD24S Rajoitettu pidätys
  • SMP(M)-JYD25L
    SMP(M)-JYD25L
    Malli Huomautuksia
    SMP(M)-JYD25L Rajoitettu pidätys
  • SMP(M)-JYD26L
    SMP(M)-JYD26L
    Malli Huomautuksia
    SMP(M)-JYD26L Rajoitettu pidätys
  • SMP(M)-JYD27L
    SMP(M)-JYD27L
    Malli Huomautuksia
    SMP(M)-JYD27L Rajoitettu pidätys
  • SMP(M)-JYD28L
    SMP(M)-JYD28L
    Malli Huomautuksia
    SMP(M)-JYD28L Rajoitettu pidätys
  • SMP(M)-JYD29L
    SMP(M)-JYD29L
    Malli Huomautuksia
    SMP(M)-JYD29L Rajoitettu pidätys
  • SMP(M)-JYD30L
    SMP(M)-JYD30L
    Malli Huomautuksia
    SMP(M)-JYD30L Rajoitettu pidätys
  • SMP(M)-JYD31L
    SMP(M)-JYD31L
    Malli Huomautuksia
    SMP(M)-JYD31L Rajoitettu pidätys
  • SMP(M)-JYD32F
    SMP(M)-JYD32F
    Malli Huomautuksia
    SMP(M)-JYD32F Rajoitettu pidätys
  • SMP(M)-JYD33L
    SMP(M)-JYD33L
    Malli Huomautuksia
    SMP(M)-JYD33L Rajoitettu pidätys
  • SMP(M)-JYD34L
    SMP(M)-JYD34L
    Malli Huomautuksia
    SMP(M)-JYD34L Rajoitettu pidätys
  • SMP(M)-JYD35L
    SMP(M)-JYD35L
    Malli Huomautuksia
    SMP(M)-JYD35L Rajoitettu pidätys
  • SMP(M)-JYD37L
    SMP(M)-JYD37L
    Malli Huomautuksia
    SMP(M)-JYD37L Rajoitettu pidätys
  • SMP(M)-JYD41L
    SMP(M)-JYD41L
    Malli Huomautuksia
    SMP(M)-JYD41L Rajoitettu pidätys
  • SMP(M)-JYD42S
    SMP(M)-JYD42S
    Malli Huomautuksia
    SMP(M)-JYD42S Rajoitettu pidätys
  • SMP(M)-JYD43L
    SMP(M)-JYD43L
    Malli Huomautuksia
    SMP(M)-JYD43L Rajoitettu pidätys
  • SMP(M)-JYD44L
    SMP(M)-JYD44L
    Malli Huomautuksia
    SMP(M)-JYD44L Rajoitettu pidätys
  • SMP(M)-JYD45L
    SMP(M)-JYD45L
    Malli Huomautuksia
    SMP(M)-JYD45L Rajoitettu pidätys
  • SMP(M)-JYD46L
    SMP(M)-JYD46L
    Malli Huomautuksia
    SMP(M)-JYD46L Rajoitettu pidätys
  • SMP(M)-JYD47L
    SMP(M)-JYD47L
    Malli Huomautuksia
    SMP(M)-JYD47L Rajoitettu pidätys
  • SMP(M)-JYD48L
    SMP(M)-JYD48L
    Malli Huomautuksia
    SMP(M)-JYD48L Rajoitettu pidätys
  • SMP(M)-JYD49L
    SMP(M)-JYD49L
    Malli Huomautuksia
    SMP(M)-JYD49L Rajoitettu pidätys
  • SMP(M)-JYD50S
    SMP(M)-JYD50S
    Malli Huomautuksia
    SMP(M)-JYD50S Tasainen poraus
  • SMP(M)-JYD51L
    SMP(M)-JYD51L
    Malli Huomautuksia
    SMP(M)-JYD51L Rajoitettu pidätys
  • SMP(M)-JYD52S
    SMP(M)-JYD52S
    Malli Huomautuksia
    SMP(M)-JYD52S Tasainen poraus
  • SMP(M)-JYD53L
    SMP(M)-JYD53L
    Malli Huomautuksia
    SMP(M)-JYD53L Rajoitettu pidätys
  • SMP(M)-JYD54S
    SMP(M)-JYD54S
    Malli Huomautuksia
    SMP(M)-JYD54S Tasainen poraus
  • SMP(M)-JYD55L
    SMP(M)-JYD55L
    Malli Huomautuksia
    SMP(M)-JYD55L Rajoitettu pidätys
  • SMP(M)-JYD57S
    SMP(M)-JYD57S
    Malli Huomautuksia
    SMP(M)-JYD57S Tasainen poraus
  • SMP(M)-JYD80L
    SMP(M)-JYD80L
    Malli Huomautuksia
    SMP(M)-JYD80L Rajoitettu pidätys
  • SMP(M)-JYD81L
    SMP(M)-JYD81L
    Malli Huomautuksia
    SMP(M)-JYD81L Rajoitettu pidätys
  • SMP(M)-JYD82L
    SMP(M)-JYD82L
    Malli Huomautuksia
    SMP(M)-JYD82L Rajoitettu pidätys
  • SMP(M)-JYD83F
    SMP(M)-JYD83F
    Malli Huomautuksia
    SMP(M)-JYD83F Täysi pidätys
  • SMP(M)-JYD84S
    SMP(M)-JYD84S
    Malli Huomautuksia
    SMP(M)-JYD84S Tasainen poraus
  • SMP(M)-JYD85S
    SMP(M)-JYD85S
    Malli Huomautuksia
    SMP(M)-JYD85S Tasainen poraus
  • SMP(M)-JYD86L
    SMP(M)-JYD86L
    Malli Huomautuksia
    SMP(M)-JYD86L Rajoitettu pidätys
  • SMP(M)-JYD87S
    SMP(M)-JYD87S
    Malli Huomautuksia
    SMP(M)-JYD87S Tasainen poraus
  • SMP(M)-JYD88L
    SMP(M)-JYD88L
    Malli Huomautuksia
    SMP(M)-JYD88L Rajoitettu pidätys
  • SMP(M)-JYD89L
    SMP(M)-JYD89L
    Malli Huomautuksia
    SMP(M)-JYD89L Rajoitettu pidätys
  • SMP(M)-JYD90L
    SMP(M)-JYD90L
    Malli Huomautuksia
    SMP(M)-JYD90L Rajoitettu pidätys
  • SMP(M)-JYD91L
    SMP(M)-JYD91L
    Malli Huomautuksia
    SMP(M)-JYD91L Rajoitettu pidätys
  • SMP(M)-JYD92L
    SMP(M)-JYD92L
    Malli Huomautuksia
    SMP(M)-JYD92L Rajoitettu pidätys
  • SMP(M)-JYD93S
    SMP(M)-JYD93S
    Malli Huomautuksia
    SMP(M)-JYD93S Tasainen poraus
  • SMP(M)-JYD94L
    SMP(M)-JYD94L
    Malli Huomautuksia
    SMP(M)-JYD94L Rajoitettu pidätys
  • SMP(M)-JYD95L
    SMP(M)-JYD95L
    Malli Huomautuksia
    SMP(M)-JYD95L Rajoitettu pidätys
  • SMP(M)-JYD96L
    SMP(M)-JYD96L
    Malli Huomautuksia
    SMP(M)-JYD96L Rajoitettu pidätys
  • SMP(M)-JYD97S
    SMP(M)-JYD97S
    Malli Huomautuksia
    SMP(M)-JYD97S Tasainen poraus
  • SMP(M)-JYJ1S
    SMP(M)-JYJ1S
    Malli Huomautuksia
    SMP(M)-JYJ1S Tasainen poraus
