Pikavastaus: Mitä etsiä hermeettisen liittimen valmistajalta

Oikean valinta Hermeettisesti suljettu liitin Yhteistyökumppanilla on yleensä viisi käytännön tarkistuspistettä: lasi-metallitiivisteen laatu ja prosessin valvonta, hermeettisyystestin tarkastus heliumvuodon havaitsemisen avulla, RF-suorituskyvyn ja impedanssin yhteensopivuus, materiaalien yhteensopivuus ja pinnoitteen laatu sekä räätälöintituki tietyille läpivientikokoonpanoille. Valmistaja, joka toimii hyvin näissä viidessä pisteessä, toimittaa tyypillisesti hermeettisen liittimen, joka säilyttää tiivisteen eheyden ja RF-ominaisuudet johdonmukaisesti kaikissa tuotantoerissä.

Alla olevissa osissa käydään läpi jokainen näistä tarkistuspisteistä yksityiskohtaisemmin, samoin kuin tiivistetyyppien vertailut, hermeettisyystestausmenetelmät, materiaalit, RF-suorituskykynäkökohdat ja hankintaohjeet valmistajan tai toimittajan kanssa työskenteleville suunnittelutiimeille.

Hermeettisesti suljettujen liittimien ja sintrattujen RF-lasieristeiden ymmärtäminen

Hermeettisesti suljettu liitin on sähkö- tai RF-liitäntä, joka on suunniteltu estämään kaasun, kosteuden tai epäpuhtauksien kulkeutuminen ulkoympäristön ja suljetun kotelon välillä, mutta silti mahdollistaa sähköisen signaalin kulkemisen esteen läpi. Tiivistysrakenne eristää ilman ja muut kaasumaiset väliaineet, joten kotelon tai astian sisäinen ympäristö pysyy vakaana ulkoisista olosuhteista riippumatta, millä on merkitystä sovelluksissa, joissa pienikin vuoto voi vaikuttaa suorituskykyyn ajan myötä.

Useimmat hermeettiset Feedthrough-mallit saavuttavat tämän esteen lasista metalliin -tiivisteen kautta, jossa tarkasti muotoiltu lasieriste sulatetaan suoraan metallikuoreen ja kosketustappiin kontrolloidussa lämmössä. RF-lasisintrattu tiivistetty eriste vie tämän askeleen pidemmälle radiotaajuussovelluksissa käyttämällä sintrattua lasikoostumusta, joka on valittu sekä hermeettisen eheyden että stabiilien dielektristen ominaisuuksien perusteella aiotulla toimintataajuusalueella.

Miksi lasin ja metallin välinen tiivistys pysyy vakiona

Verrattuna epoksi- tai elastomeeripohjaisiin tiivisteisiin lasi-metalli-tiiviste tarjoaa yleensä pysyvämmän sidoksen eristeen ja metallikuoren välillä, koska lasi sulautuu suoraan metallipintaan sen sijaan, että se luottaisi liimakerrokseen, joka voi hajota lämpösyklin tai kemiallisen altistuksen seurauksena vuosien käytön aikana.

Tärkeimmät arvioitavat tekijät hermeettisen liittimen valmistajaa valittaessa

Hermetic Connector Manufacturerin katalogeja vertailevat suunnittelutiimit yleensä punnitsevat johdonmukaisia tekijöitä ennen toimittajasuhteen viimeistelyä. Alla oleva luettelo heijastaa tarkistuspisteitä, joihin viitataan yleisimmin arvioitaessa lasi-metallitiivisteliitintä tai hermeettistä sähköistä läpivientiä tietylle ohjelmalle.

Lasi-metallitiivisteen laatu ja prosessin valvonta - Tasainen sulatuslämpötila ja lasikoostumus jokaisessa tuotantoerässä.
Hermeettisyystestin tarkastus - dokumentoidut heliumvuodon havaitsemistulokset, jotka vahvistavat, että tiiviste täyttää vaaditun vuotonopeuden kynnysarvon.
RF-suorituskyky ja impedanssisovitus aiotun taajuusalueen ja sovelluksen mukaan.
Materiaalien yhteensopivuus ja pinnoituksen laatu kosketusnastan, eristeen ja kuoren välillä.
Räätälöinti- ja läpivientiasetukset nastamäärälle, liitäntätyypille ja asennustyylille.
Valmistuksen jäljitettävyys ja erän yhdenmukaisuus toistuvien tuotantoajojen aikana.

Insinöörin hankintatiimien yhteisten ostotottumusten perusteella lasi-metallitiivisteen laatu ja hermeettisyystestien todentaminen saavat yleensä eniten huomiota toimittajien arvioinnissa, koska molemmat vaikuttavat suoraan pitkän aikavälin luotettavuuteen. Alla oleva kaavio havainnollistaa näiden tekijöiden yleistä painotusta, kun tiimit vertaavat hermeettisten liittimien valmistajaa vaihtoehtoisiin hankintavaihtoehtoihin.

Vaikka jokaisella ohjelmalla on omat prioriteettinsa sovelluksesta ja määrästä riippuen, lasin ja metallin välisen tiivisteen laatu ja hermeettisyystesti ovat jatkuvasti kahden vaikuttavimman tekijän joukossa valintaprosessissa, jota seuraa tiiviisti RF-suorituskyky.

Lasi-metallitiiviste vs epoksitiiviste vs elastomeeritiiviste: tiivisteen suorituskyvyn vertailu

Kaikissa suljetuissa liittimissä ei käytetä samaa tiivistysmenetelmää. Insinööritiimit, jotka arvioivat hermeettisten liittimien toimittajaa, kohtaavat tyypillisesti kolme yleistä tiivistysteknologian luokkaa, joista jokaisella on erillinen suorituskykyprofiili.

Lasi-metallitiiviste sulattaa eristeen suoraan metallikuoreen kontrolloidussa lämmössä, jolloin syntyy jäykkä, pysyvä sidos. Epoksitiivistys sitoo eristeen käyttämällä liimayhdistettä, joka on yleensä yksinkertaisempi valmistaa, mutta herkempi hajoamaan lämpökierron tai kemiallisen altistuksen seurauksena. Elastomeeritiivistys perustuu puristukseen kumi- tai polymeeritiivistettä vasten, mikä on tyypillisesti varattu vähäisempiin sovelluksiin, joissa ei vaadita täyttä hermeettistä suorituskykyä.

Näillä yleisillä suorituskykymitoilla a lasista metalliin -tiiviste on yleensä korkein hermeettisyystason ja pitkäaikaisen vakauden suhteen , minkä vuoksi se on edelleen vakiovalinta ilmailu-, viestintätukiasema- ja lääketieteellisten laitteiden sovelluksiin, joissa tasainen tiivistyskyky on tärkeä tuotteen koko käyttöiän ajan.

Hermeettisyystestaus ja heliumvuodon havaitseminen

Sen varmistaminen, että hermeettisesti suljettu liitin todella toimii suunnitellusti, perustuu pieneen joukkoon vakiintuneita testimenetelmiä, joista yleisin on heliumvuodon havaitseminen. Tässä menetelmässä sinetöity komponentti asetetaan valvottuun testiympäristöön ja altistetaan heliumille, minkä jälkeen mitataan massaspektrometrillä, joka on riittävän herkkä havaitsemaan hyvin pienet tiivisteen läpi karkaavat vuodot.

Eri sovellukset vaativat eri tasoisia testejä. Yleiseen kaupalliseen elektroniikkaan tarkoitettu liitin kohtaa tyypillisesti vähemmän vaativan testikynnyksen kuin ilmailu- tai lääketieteellisiin laitteisiin tarkoitettu liitin, jossa jopa erittäin pieni vuotonopeus voi vaarantaa suljetun ympäristön tuotteen käyttöiän aikana.

Tämä yleinen kuvio havainnollistaa, miksi ilmailu- tai lääketieteelliseen käyttöön tarkoitettua RF-hermeettistä liitintä pidetään tyypillisesti huomattavasti tiukemmassa vuotonopeudessa kuin yleisissä kaupallisissa laitteissa, vaikka molemmat voivat näyttää ulkopuolelta samanlaisilta.

Hermeettisissä liittimissä käytetyt materiaalit

Hermetic Feedthrough -läpiviennin kunkin osan materiaalin valinta vaikuttaa suoraan tiivisteen eheyteen, RF-suorituskykyyn ja pitkäaikaiseen kestävyyteen. Alla olevassa taulukossa on yhteenveto kunkin komponentin yleisestä roolista.

Yleinen materiaaliviite yleisille hermeettisille liitinkomponenteille
Komponentti	Yhteinen materiaali	Toiminto
Yhteystiedot Pin	Kovar tai kupariseos	Kuljettaa sähkö- tai RF-signaalin tiivisteen läpi
Eristin	Sintrattu tai sulatettu lasi	Eristää tapin sähköisesti muodostaen samalla hermeettisen esteen
Kuori tai asunto	Ruostumaton teräs tai Kovar	Tarjoaa rakenteellisen asennuksen ja sovittaa lämpölaajenemisen lasitiivisteen kanssa
Pinnoitus	Kultaa tai nikkeliä	Parantaa johtavuutta ja vastustaa korroosiota kosketinrajapinnassa

Vaippamateriaalin lämpölaajenemisnopeuden sovittaminen lasieristeeseen on yksi tärkeimmistä ja helposti huomiotta jäävistä päätöksistä lasi-metallitiivisteliittimen suunnittelussa, koska yhteensopimattomuus voi aiheuttaa jännitystä tiivisteen rajapinnassa lämpötilanvaihteluiden aikana.

Hermeettisten liittimien RF-tehokkuusnäkökohdat

Hermeettisen eheyden lisäksi RF-hermeettisen liittimen on myös säilytettävä signaalin laatu sille tarkoitetulla taajuusalueella. Alla olevia parametreja tarkastellaan yleisesti hermeettisyysmäärittelyjen ohella liittimen valinnan aikana.

Yleiset RF-parametrit tarkistettiin hermeettisen liittimen valinnan aikana
Parametri	Tyypillinen huomio
Ominainen impedanssi	Yleisesti sovitettu 50 ohmin järjestelmiin RF-signaalin johdonmukaisuuden varmistamiseksi
Taajuusalue	Määritetään liittimen rajapinnan geometrian ja eristimen dielektristen ominaisuuksien perusteella
Jännitteen seisova aaltosuhde	Pienemmät arvot osoittavat parempaa impedanssisovitusta ja pienempää signaalin heijastusta
Lisäyksen menetys	Pitäisi pysyä minimaalisena aiotulla toimintataajuusalueella

RF-lasisintrattu tiivistetty eriste, jolla on vakaat dielektriset ominaisuudet, auttaa pitämään nämä parametrit yhtenäisinä laajalla lämpötila-alueella, mikä on tärkeää ulkona ympäri vuoden toimiville viestintätukiasemalaitteille.

Hermeettisesti suljettujen liittimien kasvava käyttö RF- ja korkean luotettavuuden sovelluksissa

Viime vuosina viestintäinfrastruktuuri-, ilmailu- ja lääketieteellisten laitteiden ohjelmat ovat osoittaneet tasaista siirtymistä kohti hermeettisesti suljettuja rajapintoja aina, kun pitkän aikavälin ympäristönsuojelu on tärkeää. Tämä malli seuraa yleensä laajempia trendejä korkean luotettavuuden elektroniikassa, jossa suunnittelijat määrittelevät yhä useammin sinetöityjä läpivientejä ohjelman varhaisessa vaiheessa sen sijaan, että käsittäisivät sulkemisen jälkikäteen.

Tämä yleinen ylöspäin suuntautuva kuvio heijastaa sitä, kuinka monet ohjelmat ovat arvioineet uudelleen yhdistämisstrategiansa hermeettisesti suljetun liittimen kokoonpanon hyväksi, sen sijaan, että ne osoittaisivat mihinkään yksittäiseen varmennettuun alan laajuiseen tietojoukkoon. Ryhmät, jotka punnittavat vakioliittimen hermeettiseen päivitykseen, mainitsevat usein pitkän aikavälin ympäristönsuojelun ratkaisevana tekijänä.

Mikä aiheuttaa hermeettisen tiivisteen epäonnistumisen

Jopa hyvin suunniteltu hermeettinen liitin voi kokea tiivistevaurion, jos se altistuu olosuhteille, jotka eivät ole sen suunniteltua huoltoprofiilia. Yleisten vikapolkujen ymmärtäminen auttaa suunnittelutiimiä määrittämään oikean liittimen ja käsittelemään sitä oikein asennuksen jälkeen.

Lämpösyklistressi, joka vähitellen väsyttää lasin ja metallin välistä sidosta toistuvien lämpötilanvaihteluiden aikana.
Mekaaninen isku tai liiallinen vääntömomentti asennuksen tai käsittelyn aikana.
Korroosio pinnoitteen tai vaipan rajapinnassa pitkäaikaisen ympäristöaltistuksen seurauksena.
Itse tiivistysprosessin aikana syntynyt kontaminaatio.
Väärä varastointi, joka mahdollistaa kondenssiveden muodostumisen ennen lopullista kokoonpanoa.

Useimmat näistä vikapoluista voidaan korjata huolellisilla käsittelytavoilla ja valitsemalla hermeettisten liittimien valmistaja, jolla on vahva prosessinhallinta tuotannon tiivistys- ja pinnoitusvaiheissa.

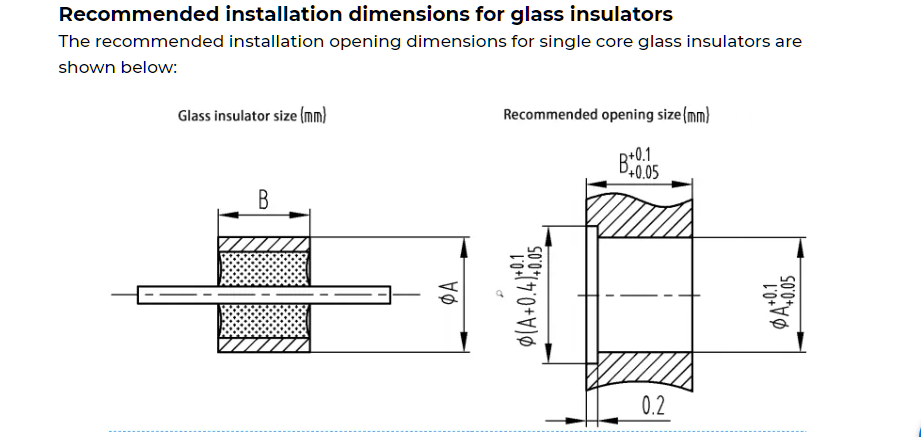

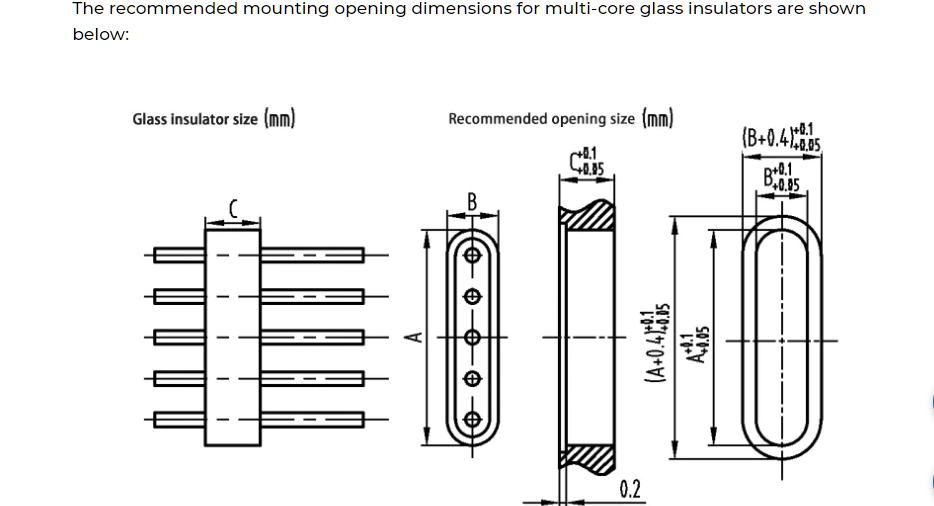

Asennus- ja käsittelykäytännöt, jotka säilyttävät tiivisteen eheyden

Se, miten hermeettisesti suljettua liitintä käsitellään ennen asennusta ja sen aikana, vaikuttaa suoraan siihen, kuinka kauan se säilyttää hermeettisen suorituskykynsä. Seuraavia käytäntöjä suositellaan yleisesti ilmailu-, viestintä- ja lääketieteellisten laitteiden ohjelmissa.

Käsittele liitintä sen kuoresta nastojen sijaan välttääksesi lasitiivisteen taipuminen tai rasittaminen.
Käytä valmistajan määrittämää vääntömomenttia yhdistäessäsi liittimiä välttääksesi tiivisteen mekaanisen rasituksen.
Vältä äkillisiä lämpöiskuja antamalla komponenttien tottua ympäristön lämpötilaan ennen asennusta.
Säilytä liittimet puhtaassa, kuivassa ympäristössä ennen asennusta kontaminaatio- tai kondensaatioriskin vähentämiseksi.
Tarkista lasieriste silmämääräisesti halkeamien tai värimuutosten varalta ennen asennusta.
Rajoita tarpeettomia yhdistämis- ja irrotusjaksoja liittimen tarkoitetun käyttöjakson yli.
Pidä kosketuspinnat puhtaina pölystä tai jäämistä ennen yhdistämistä.
Dokumentoi asennuserät jäljitettävyyden tukemiseksi, jos hermeettisyyskysymys herää myöhemmin tuotteen elinkaaren aikana.

Johdonmukaisen käsittelyrutiinin noudattaminen vähentää stressin tai saastumisen todennäköisyyttä, mikä muuten voisi lyhentää hermeettisen sähköisen läpiviennin käyttöikää, kun se on käytössä.

Hankinta hermeettisen liittimen valmistajalta ja toimittajalta

Ohjelmat, jotka tarvitsevat hermeettisesti suljetun liittimen, joka on rakennettu tietyn lasi-metalli-tiivistekokoonpanon ympärille, toimivat yleensä suoraan valmistajan kanssa yleisen jakelijan sijaan. Ningbo Hanson Communication Technology Co., Ltd. toimii hermeettisten liittimien valmistajana ja tukkumyyjänä RF-lasisintrattujen tiivistettyjen eristetehtaana, jolla on yli 30 vuoden kokemus RF-koaksiaaliliittimistä, sovittimista ja kaapelikokoonpanoista.

Yhtiö ylläpitää omaa koneistuspajaa, galvanointipajaa ja kokoonpanotyöpajaa vakaan materiaalintoimittajien joukon tukemana, mikä mahdollistaa tiukemman hallinnan jokaisessa tuotantovaiheessa raaka-aineesta loppukokoonpanoon. Kiinalaisena hermeettisenä liitintehtaana päätuotevalikoimaan kuuluvat RF-koaksiaaliliittimet, sovittimet, suurtaajuiset kaapelikokoonpanot ja matalan keskinäismodulaation kaapelikokoonpanot sekä Custom Hermetic Feedthrough- ja OEM Hermetic Connector -ohjelmat asiakkaille, joilla on erityisiä kokoonpanovaatimuksia.

Tämän hermeettisen liittimen toimittajan tuotteita käytetään ilmailu-, viestintä- ja lääketieteellisten laitteiden sovelluksissa, joissa yhtenäinen hermeettisyys ja RF-suorituskyky ovat jatkuvat toiminnan prioriteetit. Hermetic Connector OEM -kumppania hankkiville insinööritiimille työskentely valmistajan kanssa, joka hallitsee omia koneistus- ja pinnoitusprosessejaan, tukee yleensä tasaisempaa erien välistä laatua koko tuotantojakson ajan.

Usein kysyttyjä kysymyksiä hermeettisistä liittimistä

Q1: Mikä on hermeettinen liitin?
V: Hermeettinen liitin on sähkö- tai RF-liitäntä, joka on rakennettu suljetulla esteellä, tyypillisesti lasista metalliin, joka estää kaasun, kosteuden tai epäpuhtauksien kulkeutumisen ulkoympäristön ja suljetun kotelon välillä.
Q2: Kuinka lasi-metallitiivistys toimii?
V: Lasieriste sulatetaan suoraan metallikuoreen ja kosketustappiin kontrolloidussa lämmössä, jolloin muodostuu jäykkä sidos, joka eristää tapin sähköisesti ja samalla tiivistää kotelon.
Q3: Miten hermeettisyys testataan?
V: Hermeettisyys varmistetaan yleisimmin heliumin vuodon havaitsemisen avulla, jossa suljettu komponentti altistetaan heliumille ja mitataan massaspektrometrillä erittäin pienten vuotojen havaitsemiseksi.
Q4: Mikä on heliumvuototestaus?
V: Heliumvuototestaus on menetelmä, joka altistaa suljetun osan heliumkaasulle ja käyttää herkkää ilmaisinta tiivisteen läpi karkaavan heliumin mittaamiseen, mikä vahvistaa hermeettisyystason.
Q5: Miksi käyttää hermeettisiä läpivientejä?
V: Hermeettiset läpiviennit suojaavat herkkiä sisäympäristöjä kosteudelta, kaasulta ja kontaminaatiolta, mutta silti sallivat sähkö- tai RF-signaalien kulkea kotelon seinän läpi.
Q6: Kuinka valita hermeettinen liitin?
V: Keskity lasin ja metallin välisen tiivisteen laatuun, dokumentoituihin hermeettisyystestituloksiin, RF-suorituskykyyn aiotulla taajuusalueella, materiaalien yhteensopivuuteen ja käytettävissä oleviin mukautusvaihtoehtoihin.
Q7: Mitä materiaaleja käytetään hermeettisissä liittimissä?
V: Yleisiä materiaaleja ovat Kovar- tai kupariseoksesta valmistetut kosketusnastat, sintratut tai sulatetut lasieristeet, ruostumaton teräs- tai Kovar-kuoret ja kulta- tai nikkelipinnoitus.
Q8: Mikä aiheuttaa hermeettisen tiivisteen epäonnistumisen?
V: Yleisiä syitä ovat lämpökiertojännitys, mekaaninen isku asennuksen aikana, korroosio pinnoitusrajapinnassa, kontaminaatio tiivistämisen aikana ja väärä varastointi ennen kokoamista.
