Kuinka valita oikea RF-koaksiaalisovitin?

RF-koaksiaalisovittimet ovat välttämättömiä komponentteja langattomassa viestinnässä, elektronisissa laitteissa ja signaalinsiirrossa. Ne toimivat siltoina, jotka yhdistävät erilaisia ​​RF-koaksiaalikaapeleita ja -laitteita varmistaen vakaan ja tehokkaan signaalinsiirron. Kuitenkin, koska markkinoilla on lukuisia malleja ja teknisiä RF-koaksiaalisovittimia, oikean tuotteen valinta on tullut monien insinöörien ja teknikkojen huolenaiheeksi.
Tämä artikkeli opastaa sinua valitsemaan sopiva RF-koaksiaalisovitin erilaisiin tarpeisiin järjestelmän vakauden ja suorituskyvyn varmistamiseksi.

1. Perustoimintojen ymmärtäminen RF-koaksiaalisovittimet
RF-koaksiaalisovittimet ovat elektronisia komponentteja, joita käytetään erityyppisten RF-koaksiaalikaapeleiden, -laitteiden tai -porttien kytkemiseen. Niiden päätehtävät ovat:
Erilaisten porttien liittäminen: RF-koaksiaalisovittimet voivat liittää erityyppisiä koaksiaalikaapeliportteja, kuten BNC, SMA, N-tyyppinen jne.

Signaalin muunnos: Ne voivat muuntaa signaaleja yhden tyyppisestä liitännästä toiseen varmistaen sujuvan signaalin siirron.

Signaalihäviön vähentäminen: Korkealaatuisen RF-koaksiaalisovittimen valitseminen voi tehokkaasti vähentää signaalin vaimennusta ja varmistaa signaalin laadun.

Kun valitset sovittimen, sinun on ymmärrettävä sen toimintaperiaate, sovellusskenaariot ja sovitusvaatimukset löytääksesi sopivimman mallin.

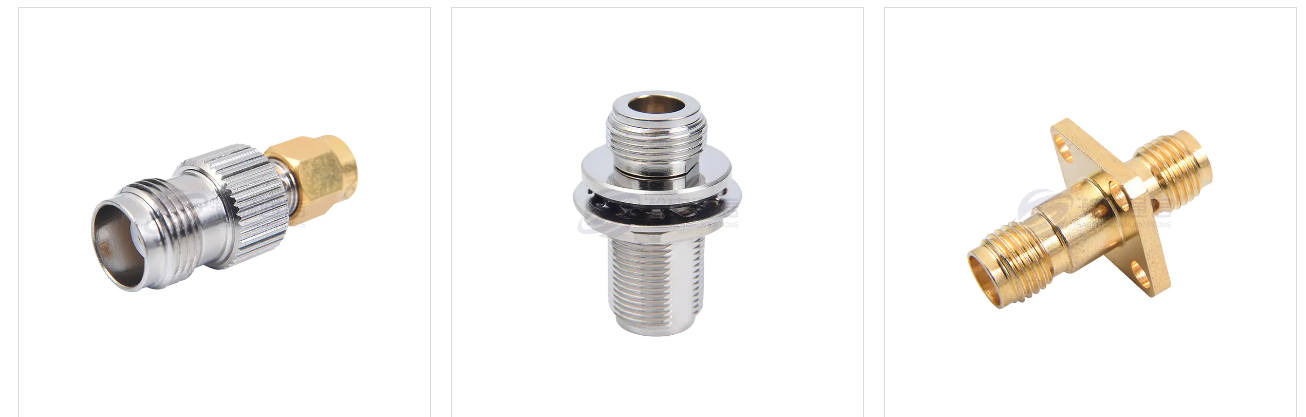

2. Sovittimen liitäntätyypin määrittäminen
Erilaiset RF-koaksiaalisovittimet sopivat erityyppisille koaksiaalikaapeleille ja laiteliitäntöille, joten sinun on ensin määritettävä käyttämäsi liitäntätyyppi. Yleisiä käyttöliittymätyyppejä ovat:
SMA (SubMiniature Version A): Käytetään yleisesti pienikokoisissa korkeataajuisissa sovelluksissa, kuten langattomassa viestinnässä ja testauslaitteissa.

N-tyyppi: Soveltuu suuritehoisiin ja suurivirtasovelluksiin, kuten tukiasemalaitteisiin ja RF-järjestelmiin.

BNC (Bayonet Neill-Concelman): Käytetään laajasti televisiolähetyksissä ja videovalvonnassa, mikä tukee nopeaa kytkentää ja irrottamista.

TNC: Samanlainen kuin BNC, mutta vakaampi, käytetään usein suurtaajuisten signaalien siirtoon.

Varmista, että valitsemasi RF-koaksiaalisovitin on yhteensopiva käyttämiesi laitteiden tai kaapeliporttien kanssa. Jos liitäntätyypit eivät täsmää, signaalia ei ehkä lähetetä oikein, mikä vaikuttaa järjestelmän suorituskykyyn.

3. Ottaen huomioon sovittimen taajuusalueen
RF-signaalin taajuusalueella on merkittävä vaikutus signaalin lähetyksen laatuun. Erilaiset RF-koaksiaalisovittimet on suunniteltu käsittelemään eri taajuusalueita. Siksi sovitinta valittaessa on tärkeää varmistaa, että sen toimintataajuus vastaa sovelluksen vaatimuksia. Yleisiä taajuusalueita ovat:

Matalataajuiset sovittimet: Soveltuvat matalataajuisiin sovelluksiin, kuten radio- ja televisiolähetyksiin.

Korkeataajuiset sovittimet: Soveltuvat korkeataajuisiin sovelluksiin, kuten tutkajärjestelmiin, satelliittiviestintään ja mikroaaltoviestintään.

RF-koaksiaalisovittimen valitseminen sopivalla taajuusalueella voi vähentää signaalin vaimennusta ja vääristymiä, mikä varmistaa vakaan signaalinsiirron.

4. Sovittimen materiaalin ja laadun valitseminen
RF-koaksiaalisovittimen materiaalin laatu vaikuttaa suoraan sen suorituskykyyn ja kestävyyteen.  Sovittimen kotelossa ja kosketuspisteissä käytetään tyypillisesti metallimateriaaleja, kuten messinkiä ja ruostumatonta terästä, joilla on hyvä johtavuus ja korroosionkestävyys. Laadukkaat sovittimet voivat tehokkaasti välttää ongelmia, kuten signaalin heijastuksen, katoamisen ja huonon kosketuksen.

Lisäksi kullatut koskettimet ovat yleinen huippuluokan malli, joka vähentää edelleen signaalihäviöitä ja parantaa korroosionkestävyyttä. Siksi, kun valitset RF-koaksiaalisovitinta, yritä valita tuotteet, joissa on hyvät materiaalit ja ammattitaito, jotta järjestelmän toiminta pysyy vakaana pitkällä aikavälillä.

5. Ottaen huomioon sovittimen sisäänpano- ja palautushäviön
RF-signaalit häviävät jonkin verran sovittimessa; yleisiä häviöitä ovat lisäyshäviö ja palautushäviö. Liitäntähäviö viittaa energiahäviöön, kun signaali kulkee sovittimen läpi, kun taas paluuhäviö viittaa lähteeseen takaisin heijastuneen energian osuuteen.

Pieni välityshäviö: Jos valitset sovittimen, jolla on pieni välityshäviö, vähennät energiahäviötä signaalin lähetyksen aikana.

Suuri paluuhäviö: Suuri paluuhäviö tarkoittaa alhaisempaa signaalin heijastussuhdetta, mikä tarkoittaa tasaisempaa signaalin siirtoa.

Korkeataajuisissa ja erittäin tarkoissa sovelluksissa on suositeltavaa valita RF-koaksiaalisovittimet, joilla on alhainen välityshäviö ja suuri paluuhäviö, jotta varmistetaan vakaa signaalin lähetys.

6. Ottaen huomioon sovittimen kestävyyden ja sopeutuvuuden ympäristöön
RF-koaksiaalisovittimia käytetään tyypillisesti erilaisissa ympäristöissä, mukaan lukien sisä- ja ulkotiloissa. Siksi myös adapterin kestävyys ja sopeutumiskyky ympäristöön ovat tärkeitä tekijöitä, jotka on otettava huomioon valinnassa. Yleisiä kestävyysindikaattoreita ovat:

Lämpötila-alue: Sovittimen tulee pystyä toimimaan vakaasti vaaditulla lämpötila-alueella. Ulkotiloissa tai korkeissa lämpötiloissa on erittäin tärkeää valita adapteri, jolla on laajempi käyttölämpötila-alue. Vesitiivis ja pölytiivis: Joissakin huippuluokan RF-koaksiaalisovittimissa on vesitiivis ja pölytiivis, mikä tekee niistä sopivia ankariin ympäristöolosuhteisiin.

Ympäristövaatimukset täyttävän RF-koaksiaalisovittimen valitseminen voi pidentää laitteen käyttöikää ja parantaa järjestelmän luotettavuutta.

Sopivan RF-koaksiaalisovittimen valitseminen on ratkaisevan tärkeää vakaan signaalinsiirron ja järjestelmän erinomaisen suorituskyvyn varmistamiseksi. Valintaprosessi edellyttää useiden tekijöiden huomioon ottamista, mukaan lukien liitännän tyyppi, taajuusalue, materiaalin laatu, välityshäviö ja paluuhäviö, ympäristöön sopeutuvuus ja kustannukset. Käytännössä järjestelmävaatimusten ymmärtäminen, korkealaatuisten sovittimien valitseminen ja yhteensopivuuden varmistaminen laitteiden kanssa voivat parantaa merkittävästi RF-signaalin lähetystä ja laitteen vakautta.
