Kuinka asentaa RF-koaksiaaliliittimet oikein: vaiheet ja tekniikat

RF-koaksiaaliliittimet ovat välttämättömiä komponentteja viestintäjärjestelmissä, joita käytetään laajalti lähetyksissä, televisiossa, langattomassa viestinnässä, tutkassa, satelliittiviestinnässä ja muilla aloilla. Näitä liittimiä käytetään koaksiaalikaapeleiden kytkemiseen laitteisiin, mikä varmistaa signaalinsiirron laadun ja vakauden. RF-koaksiaaliliittimien oikea asennus ei vain voi parantaa järjestelmän yleistä suorituskykyä, vaan myös pidentää laitteen käyttöikää.

1. Perusrakenne RF-koaksiaaliliittimet
RF-koaksiaaliliittimet koostuvat tyypillisesti seuraavista pääosista:
Keskijohdin: Sydänosa, joka lähettää signaalin, yleensä valmistettu kuparista tai muista johtavista materiaaleista.
Eristyskerros: Eristää keskijohtimen ulkojohtimesta, joka on yleensä valmistettu polyeteenistä tai muista materiaaleista, joilla on korkea dielektrisyysvakio.
Ulkojohdin: Yleensä punottu kuparilanka tai alumiinifolio, joka toimii maadoitusjohdona virran siirtämiseksi ja suojaa ulkoisilta sähkömagneettisilta häiriöiltä.
Liitin ja kotelo: Tarjoaa fyysisen liitännän ja suojan, yleensä valmistettu metallimateriaaleista (kuten messinki, ruostumaton teräs).

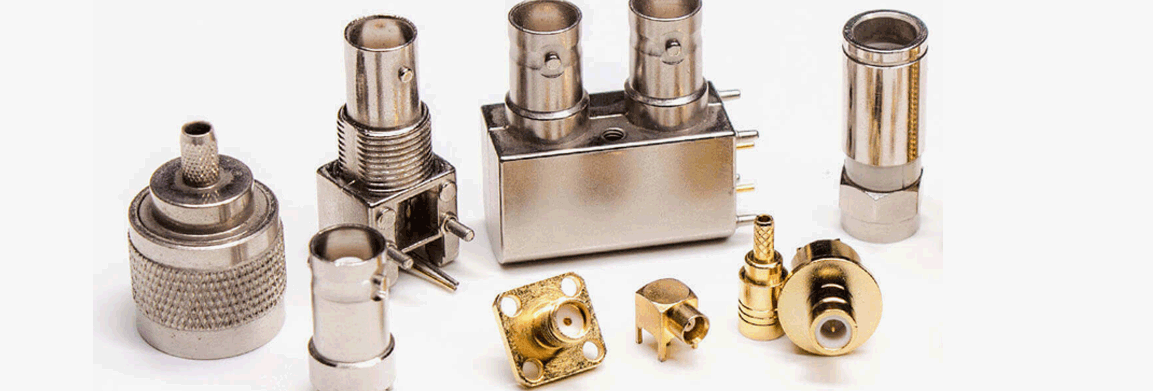

Erityyppisillä RF-koaksiaaliliittimillä, kuten BNC, SMA, TNC, N-tyyppi jne., on hieman erilaiset rakenteet, mutta asennuksen perusperiaatteet ja vaiheet ovat samanlaiset.

2. RF-koaksiaaliliittimien asennuksen vaiheet
(1) Valmistele työkalut ja materiaalit
Ennen asennusta varmista, että sinulla on seuraavat työkalut ja materiaalit:
RF-koaksiaalikaapeli (valitse sopiva malli ja pituus)
RF-liitin (valitse sopiva liitintyyppi, kuten BNC, SMA jne.)

Kaapelin kuorintatyökalu: Käytetään poistamaan kaapelin ulompi eristekerros paljastaen sisäjohtimen.
Puristustyökalu: Käytetään liittimen tukevaan liittämiseen kaapeliin.
Sähköasentajan veitsi, langankuoritin: Käytetään kuorimaan tarkasti kaapelin ulkoeristys paljastaen sisäjohtimen.

(2) Kuori kaapelin ulkoeriste
Käytä kaapelin kuorintatyökalua kuorimaan kaapelin ulompi eristekerros paljastaen sisemmän punottu johtimen ja eristysmateriaalin. Kiinnitä huomiota kuorinnan tarkkuuteen, jotta sisäjohdin tai eristekerros ei vaurioidu. Tyypillisesti kuorittu pituus on liittimen asennuspituus; katso käytettävän liittimen vaatimukset tarkan pituuden osalta. Punotun ulomman kerroksen poistaminen: Irrota kaapelin ulompi punottu kerros varovasti työkalulla ja taita se ulospäin. Tämä varmistaa hyvän maadoitusliitännän.
Keskijohtimen paljastaminen: Poista sisäeristys varovasti veitsellä, jotta keskijohdin tulee näkyviin. Kuoritun osan pituus riippuu yleensä liittimen suunnitteluvaatimuksista.

(3) Kaapelin työntäminen liittimeen
Työnnä valmis kaapeli liittimen liittimeen. Varmista, että keskijohdin on kohdistettu tarkasti ja työnnetty kokonaan liittimen sisäreikään ja että punottu kerros ja ulkojohdin ovat tiukasti kosketuksessa liittimen ulkovaippaan.
Tarkista kohdistus asennuksen aikana: Keskijohtimen on mentävä kokonaan liittimen keskijohtimen reikään, jotta varmistetaan, ettei kohdistusvirheitä ole. Ulkopunotun johtimen tulee olla tiukasti kosketuksessa liittimen koteloon signaalin oikean maadoituksen varmistamiseksi.

(4 ) Purista liitin
Käytä puristustyökalua liittimen puristamiseen. Tämä vaihe on tärkeä, jotta varmistetaan turvallinen liitin liittimen ja kaapelin välillä. Puristamisen aikana varmista, että puristustyökalu painaa tasaisesti kiinnittäen liittimen tiukasti kaapeliin välttäen kaapelin tai liittimen vahingoittumista.

Puristusvoima: Puristusvoiman tulee olla kohtalainen, mikä varmistaa turvallisen liitännän puristamatta liikaa kaapelia tai keskijohdinta.

Puristuslaadun tarkistaminen: Tarkista puristuksen jälkeen, että liitin on kunnolla kiinni eikä löystynyt.

(5) Tarkista liittimen yleinen liitäntä
Tarkista puristuksen jälkeen liittimen ja kaapelin välisen yhteyden laatu. Varmista, että keskijohdin on liitetty tiukasti liittimen sisäsydämeen, ulkojohdin on täysin kosketuksessa liittimen koteloon eikä signaalivuotoa ole.
Sähköliitännän tarkistaminen: Mittaa kaapelin sähköliitäntä yleismittarilla varmistaaksesi, ettei virtapiirejä tai oikosulkuja ole.
Signaalin lähetyksen testaus: Jos olosuhteet sallivat, signaaligeneraattoria ja oskilloskooppia voidaan käyttää signaalin lähetyksen laadun testaamiseen ja signaalin katoamisen tai häiriöiden tarkistamiseen.

(6) Yhteyden viimeistely ja suojauksen tarjoaminen
Kun liittäminen on valmis, käytä tarvittaessa kutisteletkua, teippiä tai muita materiaaleja kaapeliliitäntöjen suojaamiseksi, jotta vesi tai pöly ei vaikuta liitännän laatuun.
Kutisteputkien käyttö: Jos vedeneristys vaaditaan, käytä kutisteletkua liittimen tiivistämiseen ja varmista, että kosteus tai ulkoinen saastuminen ei vaikuta liitäntään.

3. Vinkkejä RF-koaksiaaliliittimien asentamiseen
(1) Valitse oikea liitin ja kaapeli
Varmista, että liittimen tekniset tiedot vastaavat käytettävää kaapelia. Eri tyyppiset liittimet (kuten SMA, BNC, N-tyyppi jne.) sopivat eri taajuusalueille ja sovellusskenaarioihin. Väärän liittimen valinta voi johtaa signaalin menetykseen tai epävakauteen.

(2) Kiinnitä huomiota tarkkuuteen kuorittaessasi kaapelia
Kun poistat kaapelin ulkokerroksen, varmista, että kuorittu pituus on juuri oikea, välttäen liiallista kuorintaa, joka paljastaa liikaa keskijohdinta tai vahingoittaa eristekerrosta. Ammattimaisten kuorintatyökalujen käyttö voi vähentää kaapelin vaurioita ja varmistaa vakaan signaalinsiirron.

(3) Vältä ylipuristamista
Liiallinen puristus voi vahingoittaa keskijohdinta tai aiheuttaa huonon kosketuksen. Siksi säädä puristusvoimaa varmistaaksesi, että liitin on tukeva, mutta ei liian kiristetty.

(4) Pidä kaapeli puhtaana
Asennuksen aikana yritä välttää kaapelin ja liittimen saastumista pölyllä, öljyllä tai muilla epäpuhtauksilla. Nämä epäpuhtaudet voivat vaikuttaa signaalin lähetyksen laatuun ja jopa aiheuttaa signaalin menetyksen.

4. Yleiset ongelmat ja ratkaisut
(1) Löysä liitin
Jos liitin löystyy asennuksen jälkeen, tarkista puristus uudelleen varmistaaksesi tasainen puristus tai säädä kaapelin kuorinnan pituus uudelleen.

(2) Signaalin vaimennus
Signaalin vaimennus voi johtua yhteensopimattomista liittimistä, väärästä asennuksesta tai kaapelin vaurioitumisesta. Tarkista uudelleen kaapelin ja liittimen yhteensopivuus ja varmista asennuksen tarkkuus.

(3) Huono sähköliitäntä
Huono sähköliitäntä voi johtua riittämättömästä puristamisesta, johdin ei ole täysin työnnetty liittimeen jne. Varmista, että keskijohdin ja ulkojohdin on liitetty tiukasti liittimeen.

RF-koaksiaaliliittimien asentaminen on tekninen tehtävä, joka vaatii huolellista käyttöä. Oikeat asennusvaiheet ja -tekniikat vaikuttavat suoraan signaalin lähetyksen laatuun ja järjestelmän vakauteen. Tarkkojen kuorinta-, lisäys- ja puristustoimintojen avulla varmistettu liitin voi parantaa tehokkaasti järjestelmän suorituskykyä ja vähentää signaalin häiriöitä.
