Mikä on RF-koaksiaaliliitin?

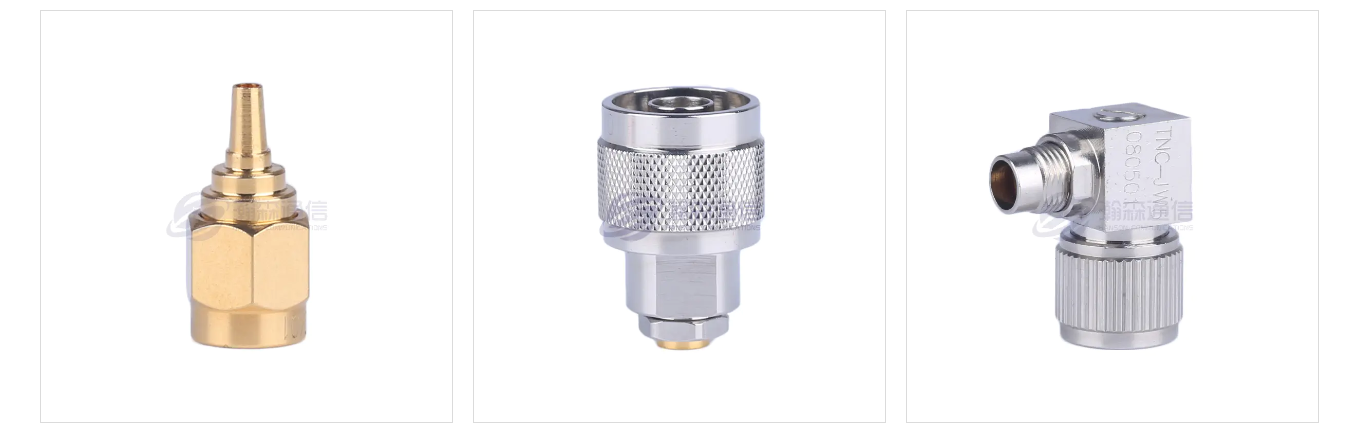

1. Toiminto an RF koaksiaaliliitin
RF-koaksiaaliliittimet ovat keskeisiä elektronisia komponentteja, joita käytetään suurtaajuisten signaalien lähettämiseen. Niitä käytetään ensisijaisesti koaksiaalikaapeleiden luotettavaan liittämiseen laitteisiin, mikä varmistaa tehokkaan ja vakaan RF-signaalien siirron ja siten vakaan ja luotettavan signaalinsiirron. RF-koaksiaaliliittimiä käytetään yleisesti viestintälaitteissa, televisiossa, lähetyksissä, langattomissa verkoissa ja muilla aloilla. Niiden ydintehtävänä on säilyttää signaalin eheys, vähentää lähetyshäviöitä ja häiriöitä sekä tarjota hyvä impedanssisovitus, mikä mahdollistaa korkeataajuisten signaalien sujuvan siirron sovelluksissa, kuten tietoliikennejärjestelmissä, testilaitteissa, tutkassa ja antenneissa.

RF-koaksiaaliliittimillä on tärkeä rooli langattomassa viestinnässä, ilmailussa, sotilaselektroniikassa ja lääketieteellisissä laitteissa. Esimerkiksi 5G-tukiasemissa ne yhdistävät antenneja ja RF-moduuleja, mikä varmistaa laadukkaan signaalin lähetyksen ja vastaanoton. Testaus- ja mittauslaitteissa ne yhdistetään spektrianalysaattoreihin tai verkkoanalysaattoreihin, mikä varmistaa tarkat testitiedot. Satelliittiviestinnässä ja tutkajärjestelmissä niiden on kestettävä ankarat ympäristöolosuhteet säilyttäen samalla vakaa signaalin siirto.

RF-koaksiaaliliitännät käyttävät tyypillisesti metallisuojattua rakennetta, jossa sisempi johdin lähettää signaalin ja ulompi johdin tarjoaa sähkömagneettisen suojauksen ulkoisten häiriöiden ja signaalin vuotojen estämiseksi. Laadukkailla liittimillä on pieni välityshäviö, korkea suojauksen tehokkuus, korroosionkestävyys ja tärinänkestävyys, ja ne sopivat erilaisiin taajuusalueisiin (matalista taajuuksista millimetriaalloille). Lisäksi sovelluksen vaatimuksista riippuen liittimet voivat käyttää erilaisia ​​liitäntätyylejä, kuten kierre (SMA), snap-on (BNC) tai push-pull (MCX), täyttääkseen eri skenaarioiden mekaaniset lujuus- ja käyttömukavuusvaatimukset. RF-koaksiaaliliittimet ovat olennaisia ​​komponentteja korkeataajuisissa elektronisissa järjestelmissä. Niiden suorituskyky vaikuttaa suoraan koko viestintälinkin vakauteen ja tehokkuuteen, mikä tekee niistä kriittinen komponentti nykyaikaisten langattomien teknologioiden, puolustustarvikkeiden ja teollisuusautomaation asianmukaisessa toiminnassa.

RF-koaksiaaliliittimien toimintaperiaate perustuu sähkömagneettisten aaltojen etenemisominaisuuksiin samankeskisissä johdinrakenteissa. Tarkkaan suunnitellun koaksiaalirakenteen ansiosta ne saavuttavat pienihäviöisen, korkean tarkkuuden suurtaajuisten signaalien siirron. Niiden ydinperiaate on luoda suljettu sähkömagneettisen kentän siirtokanava: keskijohdin kuljettaa signaalivirtaa, kun taas ulompi johdin toimii sähkömagneettisena suojana, jonka erottaa eristävä dielektrisyys, joka ylläpitää vakioimpedanssia. Kun korkeataajuinen sähköinen signaali ruiskutetaan sisäjohtimeen, se herättää poikittaisia ​​sähkömagneettisia aaltoja (TEM-aaltoja) eristysväliaineessa sisä- ja ulkojohtimien välissä. Tämä sähkömagneettinen energia rajoittuu tiukasti koaksiaaliseen tilaan, mikä estää tehokkaasti signaalin säteilyhäviön ja ulkoiset häiriöt. Liittimen mekaaninen liitäntä varmistaa johtimien jatkuvuuden ja impedanssin sovituksen tarkan kosketuksen avulla, estäen signaalin heijastukset liitäntäpisteessä impedanssin muutoksista ja takaavat viime kädessä korkeataajuisten signaalien vakaan siirron laitteiden välillä. Tämän rakenteellisen rakenteen ansiosta RF-koaksiaaliliittimet säilyttävät erinomaisen signaalin eheyden jopa gigahertsitason korkean taajuuden ympäristöissä.

RF-koaksiaaliliittimien ydinrakenne perustuu koaksiaalisiirtolinjateoriaan, joka hyödyntää sähkömagneettisen kentän jakautumista sisä- ja ulkojohtimien välillä signaalinsiirron saavuttamiseksi:

Keskijohdin (sisäjohdin): Lähettää suurtaajuisia signaaleja ja on tyypillisesti valmistettu kuparista tai kullatusta materiaalista resistiivisten häviöiden vähentämiseksi.
Ulkojohdin (suoja): Sulkee sisäjohtimen ja tarjoaa sähkömagneettisen suojauksen signaalihäiriöiden ja säteilyvuodon estämiseksi.
Eristysaine (dielektrinen kerros): Erottelee sisemmän ja ulkoisen johtimen pitäen vakaan impedanssin (tyypillisesti 50 Ω tai 75 Ω) ja vähentäen signaalin heijastuksia.
Kytkentämekanismi: Käytä kierteitettyjä (esim. SMA), napsautusliittimiä (esim. BNC) tai push-pull (esim. MCX) liittimiä mekaanisen vakauden ja hyvän sähköisen kosketuksen varmistamiseksi.

Kun liittimet on liitetty oikein, signaali välitetään sisemmän johtimen kautta ja ulompi johdin muodostaa suljetun silmukan, joka varmistaa impedanssin jatkuvuuden signaalin lähetyksen aikana ja vähentää seisovan aallon suhdetta (VSWR) ja kytkentähäviötä.

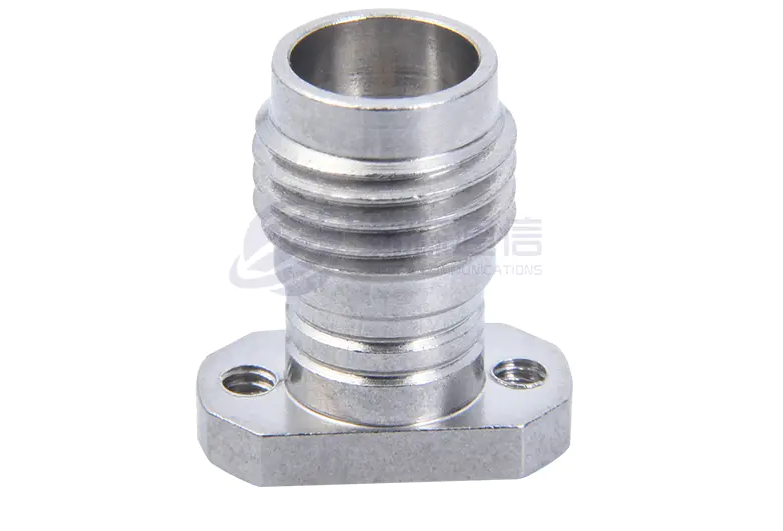

2. RF-koaksiaaliliittimien ominaisuudet ja edut
RF-koaksiaaliliitin, joka on korkeataajuisen signaalinsiirron ydinkomponentti, on osoittanut merkittäviä etuja suorituskyvyssä, luotettavuudessa ja sopeutumiskyvyssä ainutlaatuisen rakenteensa ja materiaalisuunnittelunsa ansiosta. Sen edut näkyvät pääasiassa seuraavista näkökohdista:

(1). Korkeataajuinen lähetysteho
Laajakaistapeitto: tukee erittäin laajaa taajuusaluetta tasavirrasta millimetriaaltoon (yli 40 GHz), mikä vastaa korkeataajuisten sovellusten, kuten 5G- ja satelliittiviestinnän, tarpeita.
Pieni välityshäviö: käyttää erittäin johtavia materiaaleja (kuten kullattuja sisäjohtimia) ja pienen dielektrisen häviön eristysmateriaalia signaalin vaimennuksen vähentämiseksi.
Erinomainen impedanssisovitus: tiukasti ohjattu 50 Ω tai 75 Ω ominaisimpedanssi minimoi signaalin heijastuksen.
(2). Luotettavuus ja vakaus
Vahva sähkömagneettinen suojaus: monikerroksinen metallisuojarakenne (kuten kierteinen lukitus, metallikuori) vaimentaa tehokkaasti sähkömagneettisia häiriöitä (EMI) ja RF-vuodon.
Korkea mekaaninen kestävyys: tarkkuuskoneistettu kosketinrajapinta (kuten elastinen tappirakenne) varmistaa vakaan kosketuksen tuhansien kytkentöjen ja irrotuskertojen jälkeen. Laaja sopeutuvuus ympäristöön: Saatavilla on valinnaisia ​​erikoiskäsittelyjä, kuten vedenpitävä (IP67), korkean lämpötilan kesto (-65℃ ~ 165℃) ja suolasumun kestävyys, joten se sopii ankariin ympäristöihin, kuten sotilas- ja ilmailu.
(3). Monipuoliset mallit mukautuvat useisiin skenaarioihin
Monipuoliset liitäntätyypit: mukaan lukien kierteitetty (SMA, N-tyyppi), napsautus (BNC), push-pull (MCX/MMCX) jne. erilaisten asennusvaatimusten täyttämiseksi.
Joustava tehokapasiteetti: Räätälöitävissä alhaisesta tehosta kilowattitason korkeaan tehoon, mukautettavissa erilaisiin kuormitusskenaarioihin, kuten tietoliikenteen tukiasemiin ja tutkoihin.
Miniatyrisointitrendi: 5G:n ja esineiden internetin kehityksen myötä mikroliittimet mahdollistavat tehokkaan tiedonsiirron rajoitetuissa tiloissa.
(4). Mukavuus ja standardointi
Nopea liitäntäsuunnittelu: Esimerkiksi joidenkin tuotteiden yhdellä kädellä napsautuskäyttö voi parantaa asennuksen tehokkuutta huomattavasti.
Kansainvälisten standardien yhteensopivuus: Täyttää kansainväliset standardit, kuten MIL-STD ja IEC, varmistaakseen yleisen vaihdettavuuden yleisten laiteliitäntöjen kanssa.
(5) Laaja valikoima sovelluksia
Kulutuselektroniikasta (matkapuhelinten antennit) teollisuussovelluksiin (tukiaseman RF-moduulit) korkean teknologian aloille (vaiheiset tutkat, satelliittihyötykuormat) RF-koaksiaaliliittimistä on tullut peruskomponentteja teollisuudenaloilla, kuten langaton viestintä, testaus ja mittaus sekä maanpuolustustiede ja -teknologia signaalin tarkkuuden ja ympäristökestävyyden ansiosta.

RF-koaksiaaliliitännät saavuttavat materiaalitieteen, tarkkuusmekaniikan ja sähkömagneettisen suunnittelun syvällisen integroinnin ansiosta "pienihäviön, korkean suojauksen ja pitkän käyttöiän" ydinvaatimukset korkeataajuisessa signaalinsiirrossa, ja ne ovat keskeinen tae nykyaikaisten elektronisten järjestelmien tehokkaalle ja luotettavalle toiminnalle.

RF-koaksiaaliliittimiä käytetään laajalti teollisuudenaloilla, jotka vaativat korkeataajuista signaalinsiirtoa:
Viestintä: Antennisyöttöliitännät 5G-tukiasemille, valokuituviestintä ja satelliittiviestintä.
Ilmailu ja puolustus: erittäin luotettavat yhteydet tutkajärjestelmiin, ohjusten ohjaukseen ja ilmassa oleviin viestintälaitteisiin.
Testaus ja mittaus: Kalibrointi ja signaalin testaus instrumenteille, kuten vektoriverkkoanalysaattoreille (VNA) ja spektrianalysaattoreille.
Kuluttajaelektroniikka: RF-moduulit Wi-Fi-reitittimille, älypuhelimille (kuten antenniliitännät) ja esineiden internet (IoT) -laitteille.
Lääketieteelliset laitteet: MRI-radiotaajuuskelojen ja mikroaaltohoitolaitteiden signaalinsiirto.
Autoteollisuus: Signaaliliitännät ajoneuvon sisäiselle tutkalle (kuten millimetriaaltotutkalle) ja GPS-navigointijärjestelmille.

3. Oikean RF-koaksiaaliliittimen valinta
Oikean RF-koaksiaaliliittimen valitseminen edellyttää useiden tekijöiden huomioon ottamista, mukaan lukien sähköinen suorituskyky, mekaaniset ominaisuudet, ympäristön yhteensopivuus ja sovellusskenaario.

(1). Selvitä sähkötehovaatimukset
Toimintataajuusalue: Eri liittimien tukemat ylätaajuusrajat vaihtelevat merkittävästi (esim. BNC ≤ 4 GHz, SMA ≤ 18 GHz ja 2,92 mm liittimet 40 GHz asti). Järjestelmän signaalin taajuuskaistan sovittaminen on välttämätöntä.
Impedanssin sovitus: Viestintäjärjestelmät käyttävät usein 50 Ω (esim. tukiasemat ja tutka), kun taas videonsiirtojärjestelmät käyttävät usein 75 Ω (esim. lähetyslaitteet). Väärän impedanssin valinta voi johtaa signaalin heijastuksiin.
Liitäntähäviö ja VSWR: Korkeataajuisissa sovelluksissa (esim. millimetriaalto) pienihäviöiset mallit (esim. ilma-dielektriset liittimet) ovat suositeltavia, ja VSWR:n tulisi olla mahdollisimman lähellä 1:1.
Virrankäsittely: Valitse suuritehoisissa sovelluksissa (esim. tutkalähettimet) 7/16- tai N-tyypin liittimet välttääksesi ylikuumenemisen aiheuttamat viat.

(2). Arvioi mekaaniset ja liitäntäominaisuudet
Liittimen tyyppi:
Kierreliittimet (SMA, N-tyyppi): Suositellaan korkean tärinän ympäristöissä (esim. ajoneuvoissa ja ilmassa olevissa laitteissa), koska ne kestävät hyvin löystymistä. Napsautettavat liittimet (BNC): Soveltuvat sellaisten skenaarioiden testaamiseen, jotka edellyttävät toistuvaa kytkemistä ja irrottamista (esim. laboratoriooskilloskoopit). Ne ovat käteviä käyttää, mutta ovat taipuvaisia ​​putoamaan.
Mikropieniliittimet (MMCX, MCX): Kompaktit ratkaisut ahtaisiin laitteisiin (esim. älypuhelinmoduulit).
Plug-in käyttöikä: Teollisuustason liittimet kestävät tyypillisesti yli tuhat plug-in- ja plug-out-jaksoa, kun taas kuluttajatason liittimet voivat kestää vain muutama sata.
Kaapelien yhteensopivuus: Varmista, että liittimen liitäntä vastaa koaksiaalikaapelin tyyppiä ja johdon halkaisijaa.

(3). Harkitse ympäristöön sopeutumiskykyä
Suojausluokitus: Ulkona tai kosteassa ympäristössä vaaditaan IP67 tai korkeampi vesitiiviysluokitus (esim. 5G-tukiaseman antenniliitännät).
Lämpötila- ja korroosionkestävyys: Ilmailu- ja sotilassovellukset vaativat korkeiden lämpötilojen kestävyyttä (-65 °C - 200 °C) ja suolan kestävyyttä (esim. kullattu ruostumaton teräs).
Tärinä-/iskunkestävyys: Siirrettävät alustat, kuten ajoneuvot ja lentokoneet, vaativat liittimiä, joissa on lukitusmekanismi (esim. kolmiruuvinen SMA) tai jousikuormitettu kosketin.

(4). Vastaa sovellusskenaariota
Viestintälaitteet: 5G-tukiasemat suosivat N-tyyppisiä (suuritehoisia) ja SMA-liittimiä (pienikokoisia). Millimetriaaltokaistat vaativat 2,92 mm:n tai K-tyypin liittimet.
Testaus ja mittaus: Käytä tarkkuusliittimiä (kuten 3,5 mm) korkeataajuiseen testaukseen välttääksesi matalan tarkkuuden liittimien, kuten BNC:iden, aiheuttamat virheet.
Kuluttajaelektroniikka: Wi-Fi-moduuleissa käytetään usein U.FL-liittimiä (ultra-miniatyyri), mutta kustannusten ja signaalihäviön välillä tarvitaan kompromissi.
Armeija/ilmailu: Valitse erittäin luotettavia malleja, joissa on täysmetallikotelot ja kullatut koskettimet, jotka täyttävät MIL-STD-348-standardit.

(5). Muut keskeiset tekijät
Kustannukset ja toimitusaika: Huippuluokan liittimet (kuten millimetriaaltoliittimet) ovat kalliita, joten harkitse budjettiasi ja toimitusketjun vakautta.
Standardointiaste: Suosi yleisliittimiä (kuten SMA) välttääksesi kapeita malleja, jotka voivat aiheuttaa ylläpitoongelmia.
Asennusmenetelmä: PCB-asennus, paneeliasennus tai suora kaapeliliitäntä edellyttävät erilaisia ​​kokoonpanoja (kuten suorakulmaisia ​​tai suoria liittimiä).

Esimerkki valintaprosessista
Määritä vaatimukset: Esimerkiksi: 5G pieni tukiasemaradioyksikkö, 3,5 GHz taajuus, ulkoasennus, vesitiivis.
Seulontaparametrit:
Taajuus: 3,5 GHz → Joko SMA tai N-tyyppi hyväksytään.
Ympäristö: IP67 vedenpitävä → Valitse N-tyyppi (luotettavampi kierretiiviste).
Teho: Keskikokoinen → N-tyyppi tarjoaa runsaasti tehomarginaalia.
Tarkista yhteensopivuus: Varmista, että N-tyypin liitin sopii olemassa oleviin kaapeleihin (kuten LMR-400) ja laiteportteihin.

4. Yleisiä ongelmia RF-koaksiaaliliittimet
Pitkäaikaisessa käytössä RF-koaksiaaliliittimiin voi kehittyä erilaisia ​​ongelmia, jotka johtuvat signaalin lähetyksen laatuun vaikuttavista tekijöistä, kuten suunnittelusta, asennuksesta ja ympäristötekijöistä. RF-koaksiaaliliittimien yleiset ongelmat liittyvät usein impedanssisovitukseen, mekaaniseen lujuuteen, suojauksen tehokkuuteen ja ympäristöön sopeutumiseen. Tuotteen vikoja voidaan vähentää asianmukaisella valinnalla (esim. taajuus ja teho), standardoidulla asennuksella (esim. vääntömomentin säätö) ja säännöllisellä huollolla (esim. kosketuspintojen puhdistaminen).

(1). Suuri signaalihäviö tai alhainen lähetysteho
Mahdolliset syyt:
Liittimen impedanssin yhteensopimattomuus (esim. 50 Ω ja 75 Ω laitteiden sekoitus).
Vanhentuneet liittimet tai kaapelit, hapettuneet johtimet ja huono kontakti.
Löysät tai osittain kiristyneet liitokset aiheuttavat signaalin heijastuksia.
Huonolaatuisten liittimien tai kaapeleiden käyttö, mikä johtaa liialliseen liitäntähäviöön.

Ratkaisu:
Varmista, että kaikissa järjestelmän liittimissä ja kaapeleissa on tasainen impedanssi (yleensä 50 Ω tai 75 Ω).
Tarkista liittimen kosketuspinnat hapettumisen tai likaisuuden varalta ja puhdista tai vaihda tarvittaessa.
Käytä momenttiavainta kiristääksesi kierreliittimet (esim. SMA, N-tyyppi) vakiomomenttiin. Valitse pienihäviöiset kaapelit ja tehokkaat liittimet (kuten kullatut liittimet).

(2). Signaalin häiriö tai kova kohina
Mahdollisia syitä:
Huono liittimen suojaus, joka mahdollistaa sähkömagneettisten häiriöiden (EMI) tunkeutumisen.
Liitinkotelon huono maadoitus, mikä aiheuttaa yhteistilan häiriöitä.
Läheiset voimakkaan sähkömagneettisen säteilyn lähteet (kuten moottorit ja invertterit).
Vaurioituneet kaapelit tai liittimet, joiden suojaus on rikki.

Ratkaisu:
Valitse liittimet, joissa on täysmetallikotelo ja korkea suojaustehokkuus.
Varmista, että liitinkotelo on kunnolla maadoitettu laitteen koteloon.
Käytä kaksois- tai kolminkertaisesti suojattuja koaksiaalikaapeleita parantaaksesi häiriönsietoa.
Tarkasta kaapeli vaurioiden varalta ja vaihda tarvittaessa.

(3). Löystyneet liittimet tai huono kontakti
Mahdollisia syitä:
Mekaaninen kuluminen liiallisesta kytkemisestä ja irrottamisesta (kuten viallinen BNC-jousi).
Langat eivät kiristä kunnolla tärinä- tai iskuympäristöissä (kuten ajoneuvoissa tai lentokoneissa).
Liittimen uros- ja naarasliittimet eivät sovi yhteen tai niillä on liian suuria toleransseja.

Ratkaisu:
Jos kytket ja irrotat toistuvia tilanteita, valitse liittimet, joilla on pitkä käyttöikä (kuten SMA-liitin, jolla on 5 000 kierrosluku). Käytä lukitusmekanismilla varustettuja liittimiä (kuten kolmiruuvisia SMA-liittimiä) tärisevässä ympäristössä.

Varmista, että liitinmallit vastaavat; Vältä eri merkkien tai eritelmien sekoittamista.

(4). Liitinvaurio (esim. rikkoutuminen, muodonmuutos)
Mahdolliset syyt:
Liiallinen mekaaninen rasitus (esim. kaapelin liiallinen taipuminen, mikä johtaa katkenneiden liittimien juotosliitoksiin).
Väärien asennustyökalujen käyttö, mikä johtaa kotelon kierteiden löystymiseen.
Materiaalin vanheneminen tai ympäristön korroosio (esim. suolasuihku, korkeat lämpötilat).

Ratkaisu:
Vältä sivuttaisvoiman kohdistamista liittimeen asennuksen aikana ja käytä suorakulmaisia ​​liittimiä taivutuksen minimoimiseksi.
Käytä erikoistyökaluja (esim. momenttiavainta) kierreliitosten asentamiseen.
Valitse korroosionkestävät materiaalit (esim. kullattu ruostumaton teräs) ankariin ympäristöihin.

(5). Impedanssin epäjatkuvuus, joka johtaa signaalin heijastuksiin
Mahdolliset syyt:
Impedanssin epäsopivuus liittimen ja kaapelin välillä (esim. 50 Ω liitin ja 75 Ω kaapeli).
Liittimen sisäisiä rakenteellisia vikoja (esim. epätasainen dielektrinen kerros).
Liittimen epätäydellinen yhdistäminen, mikä johtaa ilmaraoihin.

Ratkaisu:
Varmista tasainen impedanssi koko siirtotiellä (mukaan lukien liitin, kaapeli ja laite). Valitse liittimet, joissa on erittäin tarkka koneistus (kuten sotilasstandardissa MIL-STD-348 määritellyt).

Kiristä liitin kokonaan, jotta vältetään kohdistusvirheestä johtuva impedanssin vaihtelu.

(6). Vedenpitävä suorituskyky epäonnistui
Mahdolliset syyt:
Vedenpitävät tiivisteet ovat vanhentuneet tai vaurioituneet.
Kierteitä ei ole kiristetty tai tiiviste on vanhentunut.
Liittimen rakenne ei sovellu kosteaan ympäristöön.

Ratkaisu:
Tarkasta tiivisteet säännöllisesti. Valitse ulkokäyttöön liittimet, joiden luokitus on IP67 tai korkeampi.
Käytä vedenpitävää teippiä tai silikonia tiivistyksen parantamiseksi.
Valitse vedenpitävät mallit, joissa on O-renkaat (kuten N-tyypin vedenpitävät liittimet).

(7). Resonanssiongelmat korkeataajuisissa sovelluksissa
Mahdolliset syyt:
Liitin osoittaa loisresonanssia korkeilla taajuuksilla (esim. suunnitteluvirheitä).
Liitin ja piirilevyn asettelu eivät täsmää, mikä aiheuttaa seisovia aaltoja.

Ratkaisu:
Valitse liitin, joka tukee korkeampia taajuuksia (esim. 2,92 mm SMA:n sijaan).
Optimoi piirilevyn impedanssisovitus välttääksesi epäjatkuvuudet siirtolinjojen pituuksissa.

Yhteenvetotaulukko RF-koaksiaaliliittimien yleisistä ongelmista:

5. RF-koaksiaaliliittimien huoltostandardit
RF-koaksiaaliliittimien suorituskyky vaikuttaa suoraan signaalin lähetyksen laatuun, joten säännöllinen huolto on tarpeen pitkän aikavälin vakaan toiminnan varmistamiseksi. Seuraavat ovat tärkeimmät huoltostandardit ja käyttötiedot:

(1). Säännöllinen tarkastus ja puhdistus
Ulkonäön tarkastus: Tarkista, onko liittimen kuori vääntynyt, haljennut tai syöpynyt (kuten ruoste, hapettuminen), erityisesti metalliosat ja tiivisterenkaat.
Kosketuspinnan puhdistus: Käytä vedetöntä alkoholia ja kuitukangasliinaa puhdistaaksesi sisäjohdin ja tapit oksidikerroksen, pölyn tai öljyn poistamiseksi. Vältä hankaavien materiaalien (kuten hiekkapaperin) käyttöä, jotta pinnoite ei vaurioidu.
Liitäntätilan vahvistus: Varmista, että uros- ja naarasliittimet on kytketty tasaisesti ilman löysyyttä tai kohdistusvirheitä. Kierreliittimien (kuten SMA, N tyyppi) tulee tarkistaa, ovatko kierteet ehjät, jotta ne eivät liukuisi.

Puhdistusmenettely
Virran katkaisutoiminto: Varmista, että laitteen virta on katkaistu estääksesi staattisen sähkön vaurioitumisen.
Fyysinen puhdistus: Poista suuret epäpuhtaudet ilmapistoolilla ja pyyhi sitten kosketuspinnat varovasti alkoholiin kastetulla pumpulipuikolla.
Hapetuskäsittely: Jos pinnoite on hapettunut (esim. mustantunut), kiillota se kevyesti pyyhekumilla tai erityisellä puhdistusaineella.
Kuivaus: Ilmakuivaus tai rumpukuivaus alhaisessa lämpötilassa (≤60°C) alkoholin jäämien välttämiseksi.

(2). Sähköisen suorituskyvyn testi
Impedanssisovituksen varmistus: Käytä verkkoanalysaattoria tai TDR:ää (time domain reflektometer) havaitaksesi liittimen ja kaapelin impedanssin jatkuvuus varmistaaksesi, ettei äkillisiä muutoksia tapahdu (VSWR ≤ 1,5 on paras). Liitäntähäviön valvonta: Korkeataajuiset sovellukset vaativat signaalihäviön säännöllistä testausta. Jos häviö kasvaa epänormaalisti (esim. yli 20 % nimellisarvosta), on tarpeen tarkistaa liittimen tai kaapelin ikääntymisongelmat. Suojauksen tehokkuuden tarkistus: Testaa liittimen suojauksen suorituskyky RF-vuototesterillä tai lähikenttämittauksella varmistaaksesi, ettei sähkömagneettista vuotoa esiinny.

(3). Mekaanisen suorituskyvyn ylläpito
Plug-in ja ulosvedettävät toiminnot: Vältä karkeaa pistoketta ja ulosvetoa. Napsautusliittimien (kuten BNC) on painettava puristinta ennen irrottamista. Kierreliittimet tulee kiristää momenttiavaimella vakiomomentin mukaisesti (kuten SMA suosittelee 0,5–0,8 N·m).
Löystymisenestotoimenpiteet: Tärinäympäristössä (kuten ajoneuvoon asennettavissa tai ilmassa olevissa laitteissa) kierreliittimet on varustettava löystymistä estävällä liimalla tai lukituslevyillä, ja kiristystila tulee tarkistaa säännöllisesti.
Kaapelin suojaus: Vältä kaapelin liiallista taivuttamista (vähimmäistaivutussäde ≥ 5 kertaa kaapelin ulkohalkaisija), jotta liittimen juotosliitokset eivät katkea tai suojakerros vaurioidu.

(4). Ympäristön sopeutumiskyvyn ylläpito
Vedenpitävä ja kosteudenkestävä käsittely: Ulkona tai kosteissa ympäristöissä käytettävien vedenpitävien liittimien (IP67 ja uudemmat) on tarkistettava säännöllisesti tiivisterenkaan kimmoisuus ja vaihdettava se ajoissa vanhenemisen jälkeen; ei-vedenpitävät rajapinnat voidaan päällystää silikonirasvalla suojan parantamiseksi.
Korroosionkestävyyden ylläpito: Käytä suolasuihke-, happo- ja alkaliympäristöissä ruostumatonta terästä tai kullattua kuoriliittimiä ja pyyhi metallipinta säännöllisesti ruosteenestoaineella. Lämpötilan mukautuvuus: Korkeissa lämpötiloissa (kuten tukiaseman radiotaajuusyksiköissä) on varmistettava, että liittimen eristemateriaali (kuten PTFE) ei väänny. Matalissa lämpötiloissa (kuten arktisissa laitteissa) on vältettävä muoviosien hauraita halkeamia.

(5). Elämänhallinta ja korvaussykli
Plug-in käyttöiän seuranta: Kirjaa muistiin suurtaajuisten liitäntöjen ja ulosvetokertojen lukumäärä ja vaihda ne etukäteen, kun käyttöikä lähestyy.
Vanhentuneiden osien vaihtaminen: Jos kosketus on huono, suojakerros vaurioitunut tai eristyskyky heikkenee, liitin on vaihdettava ja uudelleenkäyttö korjauksen jälkeen on kielletty.
Varaosien standardointi: Saman merkin ja mallin liittimiä tulisi käyttää mahdollisimman paljon samassa järjestelmässä, jotta vältetään sekakäytön aiheuttamat yhteensopivuusongelmat.

RF-koaksiaaliliittimen käyttöiän hallinta ja vaihtosyklitaulukko:

(6). Dokumentaatio ja asiakirjat
Huoltopäiväkirja: Kirjaa ylös jokaisen tarkastuksen päivämäärä, testitiedot (kuten VSWR, välityshäviö) ja varaosan malli jäljitettävyysanalyysin helpottamiseksi.
Vikatapauskirjasto: Tee yhteenveto tyypillisistä vioista (kuten korkea hapettumisen aiheuttama vastus, tärinän aiheuttama löysyys) optimoidaksesi ennaltaehkäiseviä huoltostrategioita.

6. RF-koaksiaaliliittimien käyttöiän pidentäminen
RF-koaksiaaliliittimet ovat keskeisiä komponentteja suurtaajuisten signaalien lähetyksessä, ja niiden käyttöikä vaikuttaa suoraan järjestelmän vakauteen. Niiden käyttöikää voidaan pidentää järkevällä valinnalla, asennuksella, käytöllä ja huollolla.

(1). Oikea valinta ja sovitus
Taajuuden ja tehon yhteensopivuus: Valitse liittimet, jotka täyttävät järjestelmän toimintataajuus- ja tehovaatimukset (esim. N-tyyppiä suositellaan 5G-tukiasemille ja SMA:ta korkeataajuiseen testaukseen).
Impedanssin tasaisuus: Varmista, että liittimien, kaapeleiden ja laitteiden impedanssi on tasainen (yleensä 50 Ω tai 75 Ω), jotta vältytään signaalin heijastumisesta johtuvalta suorituskyvyn heikkenemiseltä.
Ympäristöön sopeutuvuus: Ulkona tai ankarissa ympäristöissä (korkea lämpötila, suolasuihku, tärinä), vedenpitävä (IP67), korroosionkestävä (kullattu ruostumaton teräs) tai vahvistetut liittimet tulee valita.

(2). RF-koaksiaaliliittimien vakioasennus
1) Asennuksen valmistelu
Tarkista liittimen ja kaapelin yhteensopivuus.
Varmista, että liitinmalli (esim. SMA, tyyppi N) on yhteensopiva kaapelityypin (esim. RG-58, LMR-400) kanssa.
Varmista, että impedanssi (50Ω/75Ω), taajuusalue ja tehonkäsittely vastaavat vaatimuksia.
Tarkista komponenttien eheys.
Tarkista liittimen kotelo, kierteet ja nastat muodonmuutosten, halkeamien tai hapettumisen varalta.
Varmista, että kaapelin suojus ei ole vaurioitunut ja ettei sisäjohdin ole taipunut tai katkennut.
Puhdista kosketusosat.
Käytä vedetöntä alkoholia ja kuitukangasliinaa puhdistaaksesi sisäjohtimen ja liittimen öljyn, lian tai hapettumisen poistamiseksi.
Älä käytä hiekkapaperia tai kovia esineitä kulta-/hopeapinnoitettujen koskettimien naarmuuntamiseen.

2) Liittimen ja kaapelin kokoonpanon tekniset tiedot
Kaapelin kuorinta ja esikäsittely
Käytä erityistä kuorintatyökalua kuorimaan kaapelin vaippa, suojus ja eristys liittimen vaatimaan pituuteen.
Varmista, että sisäjohdin on sopivan pituinen ja vältä liiallista pituutta (esim. taipuminen) tai liiallista pituutta (esim. huono kosketus). Juotos- tai puristustoimenpiteet
Juotosliittimet:
Käytä vakiolämpöistä juotoskolviketta (suositeltu lämpötila: 300-350°C) ja suorita juotos nopeasti, jotta vältytään ylikuumenemisesta ja eristeen vaurioitumisesta.
Juotosliitosten tulee olla sileitä ja jäysteettömiä oikosulkujen tai impedanssin muutosten estämiseksi.
Puristusliittimet:
Käytä sopivaa puristustyökalua varmistaaksesi tasaisen puristuspaineen ja turvallisen kosketuksen suojuksen ja kotelon välillä.
Kokoonpanon jälkeinen tarkastus:
Tarkista jatkuvuus yleismittarilla ja varmista, ettei oikosulkuja tai katkoksia ole.
Vedä varovasti kaapelista tarkistaaksesi liittimen ja kaapelin mekaanisen vakauden.

3) Liittimen telakointi ja kiinnitys
Kohdistus ja yhdistäminen: Varmista, että uros- ja naarasliittimet on kohdistettu tiukasti, jotta vältetään nastojen taipuminen tai vaurioituminen vinoon asettamisen takia.
Push-on liittimien (kuten BNC) tulee lukkiutua kuuluvalla napsahduksella. Kierreliittimet (kuten SMA) tulee kiristää manuaalisesti ennen kiristämistä. Kierreliitosten kiristys
Käytä momenttiavainta kiristääksesi vakiomomentti (esimerkki):
SMA-liitin: 0,5-0,8 N·m
N-tyypin liitin: 1,0-1,5 N·m
Älä kiristä liikaa, jotta langat eivät vaurioidu tai materiaali vääntyisi.
Löystymistä estävät toimenpiteet
Tärisevässä ympäristössä (kuten ajoneuvoissa tai lentokoneissa käytettävissä) kierreliittimet tulee varustaa jousialuslevyillä tai irtoamista estävällä liimalla.
Napsautettavat liittimet (kuten BNC) voidaan kääriä löystymistä estävällä teipillä kiinnityksen parantamiseksi.

4) Varotoimet käytön aikana
Kytkentä- ja irrotustoimenpiteet
Älä kytke tai irrota pistoketta, kun virta on päällä: Korkeataajuiset signaalit voivat aiheuttaa kipinöintiä ja vahingoittaa kosketuspintoja.
Kun irrotat pistokkeen: Paina napsautusliittimiä lujasti; kierreliittimiä varten, löysää ne kokonaan ennen irrottamista.
Vältä mekaanista rasitusta
Kun reitität kaapeleita, anna taivutussäde (≥ 5 kertaa kaapelin halkaisija) estääksesi jännityksen liittimen pohjassa.
Kiinnitä kaapeli nippusiteillä tai puristimilla, jotta se ei roikkuisi. Ympäristöön sopeutumiskyky
Kosteat ympäristöt: Kun olet asentanut vesitiiviit liittimet (IP67), tarkista, että tiivisterengas on kunnolla kiristetty.
Korkean lämpötilan ympäristöt: Vältä liittimen pitkäaikaista altistumista liiallisille lämpötiloille (esim. PTFE-eristeen lämpötila on rajoitettu 165 °C:seen).

5) Asennuksen jälkeinen tarkastus ja testaus
Sähköisen suorituskyvyn testaus
Käytä verkkoanalysaattoria seisovan aallon suhteen (VSWR) mittaamiseen; normaaliarvon tulee olla ≤1,5.
Mittaa lisäyshäviö. Jos se on epänormaalia, tarkista, ettei kosketus ole huono tai kaapeli vaurioitunut.
Mekaaninen vakaustarkastus
Ravista liitintä varovasti varmistaaksesi, ettei siinä ole löysyyttä tai epätavallista ääntä.
Suorita tärinätesti (esim. 5-500 Hz:n taajuuspyyhkäisy) tärisevässä ympäristössä.

(3). Säännöllinen puhdistus ja huolto
Kosketuspinnan puhdistus: Puhdista sisäjohdin ja nastat säännöllisesti vedettömällä alkoholilla ja kuitukangaskankaalla oksidikerroksen tai lian poistamiseksi. Vältä hankaavien materiaalien (kuten hiekkapaperin) käyttöä kulta-/hopeapinnoitteen vaurioitumisen estämiseksi. Tarkista tiivistys: Vedenpitävien liittimien on tarkistettava säännöllisesti, onko O-rengas tai tiiviste vanhentunut, ja vaihda se tarvittaessa. Suojauskerroksen tarkastus: Varmista, että kaapelin suojakerros ei ole vaurioitunut, jotta sähkömagneettiset häiriöt (EMI) eivät vaikuta signaalin laatuun.

(4). Vältä ympäristövaurioita
Kosteuden ja korroosionkestävyys:
Kullattuja tai ruostumattomasta teräksestä valmistettuja kuoriliittimiä tulee käyttää kosteissa tai suolasuihkeissa ympäristöissä, ja ruosteenestoaineita tulee käyttää säännöllisesti.
Ei-vedenpitävät liittimet voidaan suojata tilapäisesti kutisteputkella tai vedenpitävällä teipillä.
Lämpötilan hallinta:
Varmista korkeissa lämpötiloissa (kuten tukiaseman radiotaajuusyksiköissä), että liittimen eristemateriaali (kuten PTFE) ei väänny.
Äärimmäisen alhaisissa lämpötiloissa (kuten arktisissa laitteissa) vältä muoviosien hauraita halkeamia.

(5). Kohtuullinen käyttö ja elämänhallinta
Toistuvan kytkemisen ja irrotuksen vähentäminen:
Valitse korkeataajuisia kytkentöjä ja irrotuksia varten (kuten testilaitteita varten) pitkäikäiset mallit (kuten SMA-liitännät ja irrotukset yli 5000 kertaa).
Käytä tarvittaessa sovittimia tai jatkokaapeleita vähentääksesi pääliittimen kytkemistä ja irrottamista.
Säännöllinen suorituskykytestaus:
Käytä verkkoanalysaattoria VSWR:n (seisovan aallon suhde) ja välityshäviön havaitsemiseen ja vaihda ne ajoissa, jos ne ovat epänormaalia.
Varaosien vaihtostrategia:
Vaihda se etukäteen, kun pistokkeen nimellinen kytkentä- ja irrotusikä lähestyy (esimerkiksi SMA 5000 kertaa) tai jos kontakti on huono.

(6) Vian ehkäisy
Vältä eri merkkien sekoittamista:
Yritä käyttää samaa liitinmallia samassa järjestelmässä välttääksesi toleranssien yhteensopivuuden aiheuttaman kulumisen.
Pidä ylläpitopäiväkirjaa:
Tallenna jokainen huoltoaika, testitiedot ja vaihtotiedot helpottaaksesi elinkaaren kehitystä.

7.RF-koaksiaaliliittimen usein kysytyt kysymykset (FAQ)
(1). Miksi liittimessä on huono kontakti?
Mahdolliset syyt: Nastan hapettuminen tai kontaminaatio (puhdista alkoholilla). Kierrettä ei ole kiristetty (SMA vaatii 0,5–0,8 N·m vääntömomentin). Mekaaniset vauriot (kuten taipuneet tapit on vaihdettava).

(2). Kuinka välttää liiallinen signaalihäviö?
Varmista, että impedanssi on tasainen (50Ω/75Ω eivät sekoitu). Valitse pienihäviöiset kaapelit (kuten LMR-400). Puhdista kosketuspinta säännöllisesti hapettumisen välttämiseksi. (3). Voidaanko eri merkkisiä liittimiä sekoittaa? Ei suositella! Toleranssierot eri merkkien välillä voivat aiheuttaa: Huono tappien kosketus. Impedanssin epäjatkuvuus (signaalin heijastus). Vähentynyt mekaaninen lujuus (kuten langan lipsahdus).

(3). Kuinka valita liittimet korkeisiin lämpötiloihin?
Valitse korkeaa lämpötilaa kestävä PTFE dielektriseksi materiaaliksi (rajoitettu 165 ℃). Käytä ruostumattomasta teräksestä valmistettuja tai kullattuja metallikuoria. Vältä muoviosia (helppo muotoutua).

(4) Kuinka valita RF-koaksiaaliliitin?
Seuraavat tekijät on otettava huomioon:
Taajuusalue: BNC (≤4GHz), SMA (≤18GHz), N-tyyppi (≤11GHz), 2,92mm (≤40GHz).
Impedanssisovitus: 50Ω (tietoliikennejärjestelmä) tai 75Ω (videon siirto).
Tehokapasiteetti: Jos haluat suuren tehon, valitse N-tyyppi tai 7/16-tyyppi.
Ympäristövaatimukset: Vesitiivis ulkokäyttöön (IP67), korroosionkestävä kullattu tyyppi sotilaskäyttöön.

(5) Kuinka havaita liittimen vika?
Silmämääräinen tarkastus: hapettuminen, muodonmuutos, halkeamia.
Yleismittaritesti: johtavuus ja eristysvastus.
Verkkoanalysaattori: mittaa VSWR ja lisäyshäviö.
Pikavianmääritysopas:

(6). Miksi VSWR (pysyvän aallon suhde) on liian korkea?
Liitin ja kaapelin impedanssi eivät täsmää.
Liitäntä ei ole täysin kiinni (on ilmarako).
Kaapeli tai liitin on sisäisesti vaurioitunut.
