Kuinka valita oikea RF-koaksiaalisovitin?

Oikean valinta RF-koaksiaalinen sovitin on ratkaisevan tärkeä, koska se on mahdollinen signaalin pullonkaula; väärä valinta voi vaikuttaa suoraan koko RF-järjestelmän suorituskykyyn. Alla on RF-koaksiaalisovittimen valintaopas, joka auttaa sinua tekemään oikean valinnan.

1. Tärkeimmät sähköparametrit (Performance Foundation)
Nämä parametrit määrittävät suoraan, tukeeko sovitin käyttötaajuutta ja tehoa.

Toimintataajuus:
Tämä on ensisijainen huomio! On tärkeää varmistaa, että RF-koaksiaalisovittimen määritetty taajuusalue kattaa järjestelmäsi korkeimman toimintataajuuden.
Eri tyyppisillä RF-koaksiaalisovittimilla on omat taajuusrajoituksensa. Esimerkiksi N-tyyppi nousee tyypillisesti 11 GHz:iin, SMA 18 GHz/26,5 GHz, 3,5 mm 33 GHz, 2,92 mm (K-tyyppi) 40 GHz:iin ja 2,4 mm 50 GHz:iin.
Periaate: Valitun sovittimen taajuusrajan tulee olla korkeampi kuin järjestelmäsi suurin toimintataajuus.

Impedanssi:
Suurin osa RF-järjestelmistä on 50 ohmia. Jotkut televisio- ja lähetyslaitteet voivat kohdata 75 ohmin järjestelmiä.
Varmista, että se sopii yhteen! Älä koskaan käytä 50 ohmin sovitinta 75 ohmisessa järjestelmässä tai päinvastoin, koska tämä aiheuttaa vakavan impedanssin epäsovituksen ja signaalin heijastuksen.
Jännitteen seisova aaltosuhde (VSWR): Vastaavan laadun ydinindikaattori. VSWR lähempänä 1:1 on parempi, mikä osoittaa vähemmän heijastusta ja korkeampaa lähetystehokkuutta.
Sovittimen VSWR heikkenee jatkuvasti. Katso tuotteen käyttöoppaasta varmistaaksesi, että sen VSWR täyttää vaatimukset käyttötaajuusalueellasi (esim. < 1,25 DC-18GHz alueella).

Insertion Loss: Virtahäviö, kun signaali kulkee sovittimen läpi. Pienempi arvo on parempi, erityisesti korkeataajuisissa ja suuritehoisissa sovelluksissa.

Häviöt johtuvat pääasiassa johtimesta ja dielektrisistä materiaaleista; häviöt tyypillisesti kasvavat korkeammilla taajuuksilla.
Nimellisteho: Suurin keskimääräinen ja huipputeho, jonka adapteri voi turvallisesti käsitellä.
Keskimääräinen teho liittyy lämpövaikutuksiin; ota huomioon adapterin mahdollinen ylikuumeneminen.
Huipputeho liittyy dielektriseen hajoamiseen ja on erityisen tärkeä suuritehoisissa pulssijärjestelmissä.
Varaa aina marginaalit! Älä käytä sitä suurimmalla teholla.

2. Mekaaniset ja käyttöliittymän ominaisuudet (fyysinen liitäntä)
Tämä on ratkaisevan tärkeää RF-koaksiaalisovittimen oikean ja luotettavan asennuksen kannalta järjestelmääsi.
Liitäntätyyppi ja napaisuus:

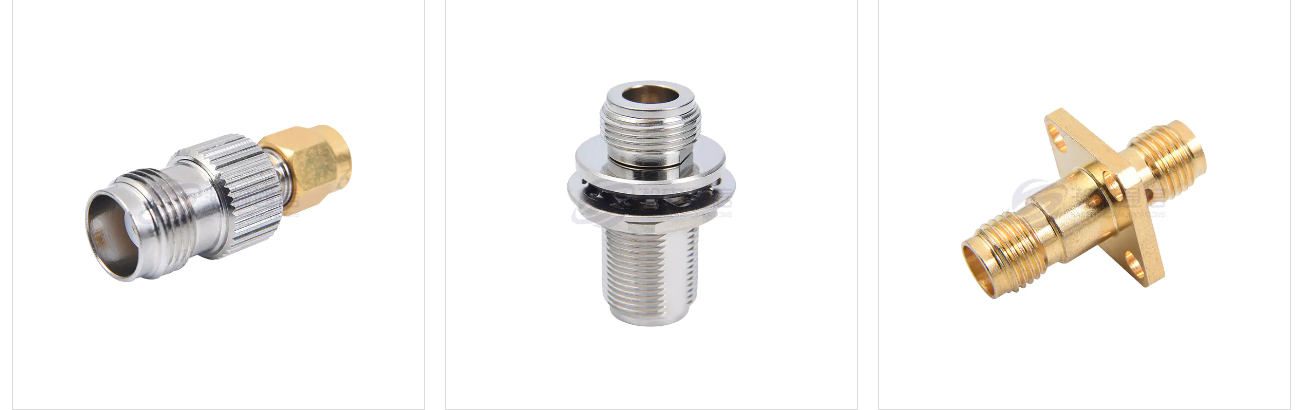

Tyyppi: Määritä tarvitsemasi liitännän tyyppi, kuten SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm jne.
Napaisuus: Tässä tapahtuu todennäköisimmin virheitä!
Urosliitin: Keskitastalla/sisäkierteellä.
Naarasliitin: Keskireiällä/ulkokierteellä.
Yhteysyhdistelmä: Määritä, tarvitsetko yhteyden "mies-mies", "mies-naaras" vai "naaras-nainen".

Liitinmateriaalit ja pinnoitus:
Kotelo: Tyypillisesti messinkiä, ruostumatonta terästä tai nikkelipinnoitettua messinkiä. Ruostumaton teräs tarjoaa paremman lujuuden ja korroosionkestävyyden.
Keskijohdin/kosketuspiste: Tyypillisesti kullattu berylliumkupari tai messinki. Kullattu pinnoite tarjoaa erinomaisen johtavuuden, hapettumiskestävyyden ja vakaan kosketusvastuksen, joten se on ensisijainen valinta useimpiin sovelluksiin.
Huomautus: Sovelluksissa, jotka vaativat usein yhdistämistä ja irrottamista, pinnoitteen kovuus ja kulutuskestävyys ovat tärkeitä.

Dielektrinen materiaali: Tyypillisesti polytetrafluorieteeni (PTFE/teflon) tarjoaa erinomaiset sähköiset ominaisuudet (pieni häviö), korkean lämpötilan kestävyys ja kemiallinen stabiilisuus.
Vääntömomenttivaatimukset: Erittäin tärkeä! Käytä momenttiavainta sovittimen kiristämiseen.
Liiallinen kiristäminen vahingoittaa kierteitä ja tiivisteitä, mikä tekee liittimestä käyttökelvottoman.
Alikiristys johtaa huonoon kosketukseen, impedanssin epäjatkuvuuksiin ja signaalin vuotamiseen.

3. Sovellusskenaariot ja erityisvaatimukset
Tietystä käyttöympäristöstäsi riippuen myös seuraavat tekijät on ehkä otettava huomioon:
Käyttöympäristö:
Laboratorio/T&K: Korkeat suorituskyky- ja taajuusaluevaatimukset saattavat edellyttää tarkkuussovittimia.

Tuotantotestaus: Korkeat kestävyys- ja johdonmukaisuusvaatimukset voivat edellyttää vankkoja teollisuuslaatuisia sovittimia, joilla on pitkä liitäntä- ja irrotusikä.

Ulkokäyttöön/sotilaskäyttöön: vaaditaan vedenpitäviä, pölytiiviitä ja suolasuihkunkestäviä ominaisuuksia; Valitse sovittimet, joilla on IP-luokitukset ja ruostumattomasta teräksestä valmistettu rakenne.

Yhdistyksen ja irrotuksen käyttöikä: Sovittimen kytkentä- ja irrotusjaksojen lukumäärä ennen suorituskyvyn heikkenemistä. Tarkkuusadapterit voivat kestää vain 500 sykliä, kun taas korkean suorituskyvyn sovittimet voivat kestää tuhansia. Valitse toimintataajuuden mukaan.

Vaiheen ja amplitudin yhdenmukaisuus: Monikanavaisissa järjestelmissä (kuten vaiheistettu ryhmätutka), kun sovittimia käytetään pareittain tai ryhmissä, jokaisen sovittimen vaihe- ja amplitudimuutosten on oltava mahdollisimman yhdenmukaisia. Tässä tapauksessa tarvitaan erittäin tarkka sovitin, jossa on "vaihesovitus" tai "suorituskyvyn johdonmukaisuus".
