Mitkä ovat yleisimmät virheet SMA-liittimien asennuksessa?

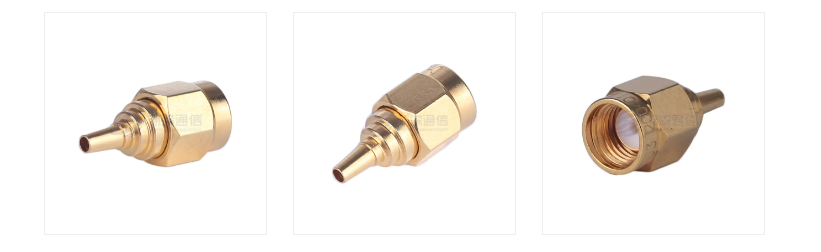

SMA liittimet ovat yksi yleisimmistä ja laajimmin käytetyistä koaksiaaliliittimistä RF-sovelluksissa, joita käytetään laajalti viestintälaitteissa, mikroaaltouunijärjestelmissä, antenneissa, testauslaitteissa, GPS:ssä, tutkassa ja muissa korkeataajuisissa järjestelmissä. Vaikka SMA-liittimen rakenne vaikuttaa yksinkertaiselta, pienikin virhe asennuksen tai liitännän aikana voi johtaa signaalin vaimenemiseen, lisääntyneeseen VSWR:ään, huonoon kosketukseen ja jopa laitehäiriöihin. Siksi SMA-liittimien oikea asennus on ratkaisevan tärkeää.

1. Väärä kiristysmomentti
Monet käyttäjät lankeavat yleiseen väärinkäsitykseen asentaessaan SMA-liittimiä: joko he kiristävät sitä vain satunnaisesti tai kiristävät sitä raa'alla voimalla, kunnes se on "erittäin tiukka". Molemmat lähestymistavat aiheuttavat ongelmia.

Jos sitä ei kiristetä tarpeeksi, syntyy huono kontakti ja epävakaa yhteys, mikä tekee signaalista herkkä häiriöille. Erityisesti tärinäympäristöissä SMA-pää löystyy vähitellen, mikä lisää heijastuksia ja jopa signaalin katkeamista. Jos se kiristetään liikaa, se vaurioittaa sisäydintä, vääntää kierteitä ja vaurioittaa dielektristä rakennetta, mikä johtaa peruuttamattomaan suorituskyvyn heikkenemiseen.

Oikea toimenpide on kiristää se momenttiavaimella vakiomomentille, joka on noin 0,8 N·m. Tämä varmistaa turvallisen kosketuksen ja estää rakenteellisia vaurioita, joten se on välttämätön työkalu ammattimaiseen RF-asennukseen.

2. Keskijohtimen kohdistusvirhe

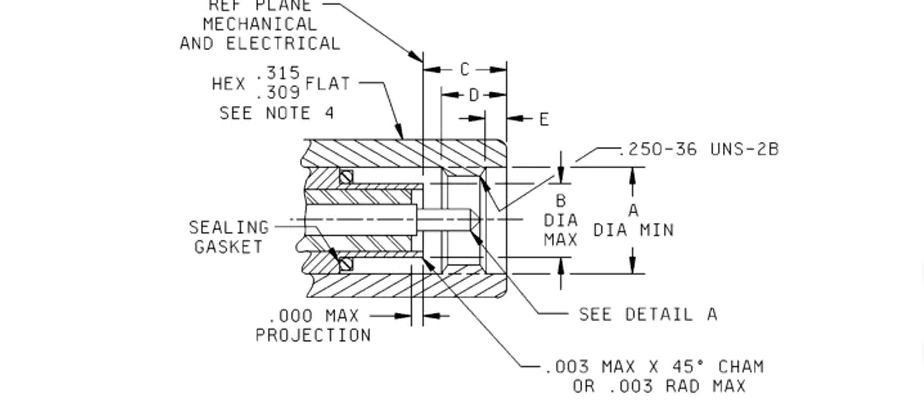

SMA-liittimet ovat tarkkoja RF-liittimiä, joissa on erittäin pienet keskijohtimet (nastat tai pistorasiat). Väärä kohdistus yhdistämisen ja pakotetun työntämisen aikana voi helposti aiheuttaa tapin taipumista ja hylsyn muodonmuutoksia. Tämäntyyppiset vauriot ovat usein korjaamattomia eivätkä välttämättä näy paljaalla silmällä, mutta se johtaa suoraan:
Lisääntynyt VSWR
Lisääntynyt signaalihäviö
Epävakaa kontakti
Vaikeus kiinnittämisessä ja poistamisessa
Signaalin käyttöikä lyhentynyt merkittävästi
Varsinkin testauslaitteissa tai suurtaajuusjärjestelmissä tämä vaurio heikentää koko linkin suorituskykyä ja sitä on vaikea korjata.

Oikea toimenpide on kohdistaa johdin varovasti, asettaa se varovasti ja kiinnittää se sitten momenttiavaimella. Älä koskaan käytä raakaa voimaa.

3. Käsin kiristäminen tuo metallijätteitä ja oksideja rajapintaan
Monet insinöörit kiristävät SMA-liittimet tavallisesti käsin, varsinkin toistuvien testausten aikana. Tämä ei johda ainoastaan ​​riittämättömään vääntömomenttiin, vaan myös helposti tunkeutuu sisään epäpuhtauksia, kuten pölyä, metallijätteitä ja ihoöljyjä. Nämä pienet hiukkaset voivat lisätä kosketusvastusta ja jopa vahingoittaa kultapinnoitusta, mikä johtaa lisääntyneeseen signaalin vaimenemiseen.

Korkeataajuisissa liittimissä pienimmätkin epäpuhtaudet voivat aiheuttaa suorituskyvyn vaihteluita. Siksi on välttämätöntä:
Älä kiristä käsin (kiristä vain kevyesti alkuasennon aikana);
Puhdista liitospinnat nukkaamattomalla liinalla tai alkoholipyyhkeellä ennen asennusta;
Vältä koskettamasta johtavia pintoja paljain käsin;
Hyvät puhdistustavat voivat pidentää liittimen käyttöikää merkittävästi.

4. SMA-uros- ja naarasliitintyyppien sekoittaminen
SMA-liitin Liitännät ovat ulkonäöltään hyvin samankaltaisia kuin muut RF-liitännät, kuten RP-SMA, SMB, SMC ja N-tyyppi. Monet ihmiset arvioivat ulkonäön perusteella, mikä johtaa yhteensopimattomien liitäntöjen pakotettuun yhdistämiseen, mikä voi aiheuttaa:
Vaurioituneet langat
Rikkoutuneet keskitapit
Epämuodostuneet sisäreiät
Täydellinen suoritushäiriö

SMA ja RP-SMA (käänteinen polariteetti SMA) sekoittuvat erityisen helposti. Ne näyttävät samanlaisilta, mutta niillä on erilaiset sisäiset rakenteet. Yhteyden pakottaminen ei vain estä signaalin lähetystä, vaan voi myös vahingoittaa laitteen käyttöliittymää.

Varmista aina ennen liittämistä:
Onko se tavallinen SMA-liitin?
Onko liittimen tyyppi oikea?
Onko se yhteensopiva laiteportin kanssa?
Täyttääkö se taajuusvaatimukset (vakio- ja tarkkuus-SMA-liittimien välillä on ero)?

Vältä kalliiden laitteiden vahingoittumista väärän toiminnan vuoksi.

5. Liitäntäkaapelin liiallinen taipuminen aiheuttaa impedanssin epäjatkuvuuksia
Monet SMA-liittimien asennuksen ongelmat eivät itse asiassa johdu itse liittimestä, vaan pikemminkin kaapelin virheellisestä taipumisesta asennuksen aikana. Koaksiaalikaapelit ovat erittäin herkkiä taivutussäteille. Jos taivutetaan liian jyrkästi, se johtaa:
Impedanssin epäjatkuvuudet
Lisääntynyt signaalin heijastus
Lisääntynyt kaapelihäviö
Välittömät testitulokset.

Nämä ongelmat ovat erityisen havaittavissa suurtaajuisissa (yli 6 GHz) sovelluksissa.

Suositeltavat ohjeet:
Taivutussäde ≥ 5 kertaa kaapelin halkaisija
Vältä taivuttamista liitoskohdan lähellä
Vältä jännitystä tai vääntöä kaapeliin.
Tämä säilyttää vakaan lähetyksen suorituskyvyn.

6. Toistuva parittelu ja parittelun purkaminen aiheuttavat kulumista
SMA-liittimen teoreettinen käyttöikä on tyypillisesti noin 500 yhdistämis- ja irrotusjaksoa, mutta monissa testausympäristöissä voi olla kymmeniä kytkentä- ja irrotusjaksoja päivässä. Pitkäaikainen toistuva käyttö voi aiheuttaa: kullan kulumista; lisääntynyt kosketusimpedanssi; terän muodonmuutos; ja keskijohtimen löystyminen, mikä vaikuttaa signaalin vakauteen ja jopa lisää virheitä.

Ratkaisuja ovat: suojasovittimen (SMA-säästäjä) käyttö korkeataajuisissa testausympäristöissä; testikaapeleiden vaihtaminen säännöllisesti; ja liittimen kosketinimpedanssin muutosten seuranta. Tämä voi pidentää merkittävästi arvokkaiden instrumenttien liitäntöjen käyttöikää.

Vaikka SMA-liittimien asentaminen on yksinkertaista, jokainen yksityiskohta vaikuttaa suoraan signaalin laatuun. Vakiomenettelyjen noudattaminen ja oikeiden työkalujen käyttö takaavat vakaat liitännät, luotettavan suorituskyvyn ja pidemmän laitteiden käyttöiän.
