Kuinka valita SMA-, BNC-, N-, TNC- ja MMCX-sovittimien välillä?

Pikavastaus: Mikä RF-sovitin valita sovelluksellesi

Lyhyt vastaus on tämä: liittimen valinta riippuu taajuusalueesta, tehonkäsittelystä, kytkentänopeudesta ja käytettävissä olevasta paneelitilasta . SMA sopii yleiskäyttöön testaus- ja mittaustöihin 18 GHz asti, BNC sopii pikaliitettäviin matalataajuisiin testipenkkiin ja videosignaalitöihin, N-tyyppi kattaa suuritehoiset ulko- ja tukiasematyöt, TNC lisää tärinää kestävän kierrekytkimen mobiili- ja ilmailualustoille ja MMCX palvelee kompakteja sisäisiä liitäntöjä, joissa levytila ​​on rajallinen.

RF-koaksiaalisovitin kattaa aukon aina, kun kahdessa laitteistossa tai kahdessa kaapelikokoonpanossa käytetään eri liitinperheitä, eri sukupuolta tai eri asennustyyliä. Yksi sovitin palauttaa yhteensopivuuden sekunneissa sen sijaan, että korvaisi kaapelikokoonpanon tai liitetyn instrumentin. Alla olevat osiot kattavat kunkin liitinperheen suorituskyvyn, kuinka uros-naaraspuolista RF-koaksiaalisovitinta käytetään tyypillisesti ja mihin 4-reikäinen laippasovitin sopii paneeliasennusmalliin.

Mikä an RF-koaksiaalinen sovitin Itse asiassa tekee

RF-koaksiaalisovitin on lyhyt, jäykkä liitinrunko, jota käytetään yhdistämään kaksi koaksiaalirajapintaa, jotka eivät muuten pariutuisi suoraan. Se voi muuttaa liittimen sukupuolta, vaihtaa liitinperhettä, muuttaa impedanssirajapintaa tai yksinkertaisesti laajentaa liittimen suuntaa suorasta kulmaan. Koska signaalipolku sovittimen läpi on erittäin lyhyt, hyvin tehty sovitin lisää vain pienen, ennustettavan määrän liitäntähäviöitä ja heijastuksia verrattuna täyden vaihtokaapelin käyttämiseen.

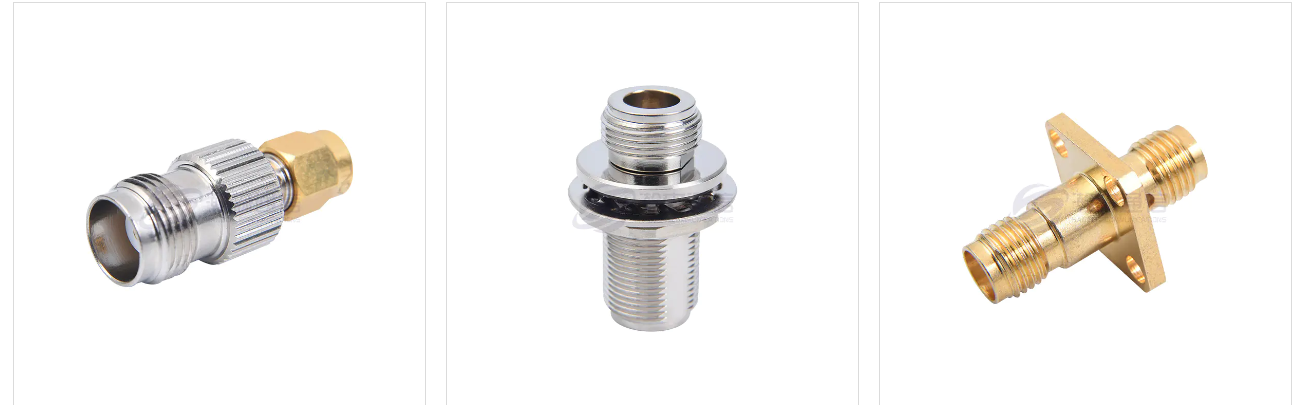

Uros-naaraspuolinen RF-koaksiaalisovitin on yleisin kokoonpanoinsinöörien työpöydällä tai kenttäsarjassa käyttämä sovitin, koska se mahdollistaa urospäätteisen kaapelin yhdistämisen toiseen urospäätteiseen laitteeseen tai naarasliittimeen naaraspäätteisen kaapelin vastaanottamisen ilman tilauksesta valmistettua mukautettua kaapelikokoonpanoa. Sukupuolenvaihtajat, perhemuuntimet ja suorakulmaiset sovittimet muodostavat yhdessä suurimman osan testilaboratorioissa, tietoliikenneasennuksissa ja tuotantolinjoissa käytetyistä sovittimista.

SMA-, BNC-, N-, TNC- ja MMCX-liitinperheiden vertailu

Jokainen liitinperhe suunniteltiin erilaisen taajuuden kattavuuden, fyysisen koon ja kytkentätavan tasapainon ympärille. Alla olevassa taulukossa on yhteenveto käytännön eroista, joita suunnittelijat punnitsevat määrittäessään liitintä tai RF-koaksiaalisovitinta perheiden välillä.

Kuva 1: Yleisesti viitatut ylemmän taajuuden arvot tavallisille kaupallisille liittimille. N- ja SMA-rajapintojen tarkkuusversiot voivat laajentua pidemmälle.

Yleiset miesten ja naisten RF-koaksiaalimuunnokset

Useimmissa kenttäsarjoissa ja laboratoriolaatikoissa on muunnossovittimien ydinsarja, joka kattaa suurimman osan yhteensopimattomuustilanteista. Kun tiedät, mikä yhdistelmä ratkaisee minkäkin ongelman, säästää aikaa, kun kaapeli ei liity instrumenttiporttiin.

SMA-naaras-SMA-urossovitin

Tämä on puhdas sukupuolenvaihtaja samassa liitinperheessä, jota käytetään aina, kun kaksi urospääteistä kaapelia on yhdistettävä tai aina kun naarasliittimessä on oltava urosliitäntä. Se on yksi useimmin varastoiduista sovittimista kaikissa SMA-pohjaisissa testiasennuksissa.

SMA-BNC-sovitin

SMA-BNC-sovittimen avulla pieni kierteinen SMA-kaapeli voidaan liittää suoraan pöytälaitteisiin, joissa on bajonetti-BNC-portit, mikä on yleinen tarve siirrettäessä testattavana olevaa langatonta moduulia tai antennia yleiskäyttöisiin laboratorioinstrumentteihin.

SMA-N-sovitin

SMA-N-sovitin yhdistää kompaktit SMA-pääteiset laitteet N-tyypin antennin syöttölinjoihin tai tukiasemalaitteistoon, mikä on usein vaatimus, kun kannettavat tai pöytätestilaitteet kytketään ulkoinfrastruktuuriin.

SMA-TNC-sovitin

SMA-TNC-sovitin on hyödyllinen aina, kun laite, jossa on kierteinen TNC-portti, joka valitaan usein sen tärinänkestävyyden vuoksi ajoneuvoissa tai ilma-alustaissa, tarvitsee liitäntää SMA-päätteisten testikaapeleiden tai -moduulien kanssa.

SMA-MMCX-sovitin

SMA–MMCX-sovitin yhdistää kompaktit sisäiset MMCX-patsaat, jotka ovat yleisiä GPS- ja langattomissa moduuleissa, ulkoisiin SMA-päätteisiin antenneihin tai testikaapeleihin ilman, että moduuliliitäntää tarvitsee juottaa uudelleen.

Taajuussuorituskyky ja lisäyshäviökäyttäytyminen

Jokainen signaalitielle asetettu sovitin lisää pienen määrän kytkentähäviötä, ja tämä häviö yleensä kasvaa taajuuden kasvaessa. Hyvin tehty tarkkuussovitin lisää tyypillisesti reilusti alle puolen desibelin häviön jopa lähellä nimellisylimpää taajuutta , mutta tarkka luku riippuu suuresti liittimen geometriasta, pinnoituksen laadusta ja mekaanisesta sopivuudesta toisiinsa liittyvien osien välillä.

Kuva 2: Yleinen vertailutrendi lisäyshäviölle, joka kasvaa taajuudella tyypillisessä tarkkuus-RF-koaksiaalisovittimessa.

Paluuhäviö noudattaa vastaavaa kaavaa, koska impedanssin epäjatkuvuudet liitosrajapinnassa tulevat suhteellisesti merkittävämmiksi aallonpituuden lyhentyessä. Tämä on yksi syy, miksi tarkkuusliittimet pitävät tiukemmat mekaaniset toleranssit kuin kaupalliset osat, jotka on mitoitettu samalle nimellistaajuudelle.

Tehonkäsittelyerot eri liitintyypeissä

Fyysinen koko ohjaa tehonkäsittelyä lähes yhtä paljon kuin taajuusaluetta, minkä vuoksi tämän vertailun suurin liitin, N-tyyppi, on myös korkein tyypillinen teholuokitus. Keskinastan halkaisija ja dielektrinen etäisyys määrittävät, kuinka paljon virtaa ja jännitettä liitäntä voi kuljettaa, ennen kuin kuumenemisesta tai valokaaresta tulee huolenaihe.

Kuva 3: Yleiset vertailuteholuvut kiinteässä matalataajuisessa pisteessä. Todelliset arvot laskevat taajuuden noustessa ja vaihtelevat tietyn osan suunnittelun mukaan.

4-reikäinen laippasovittimen asennus ja paneelisovellukset

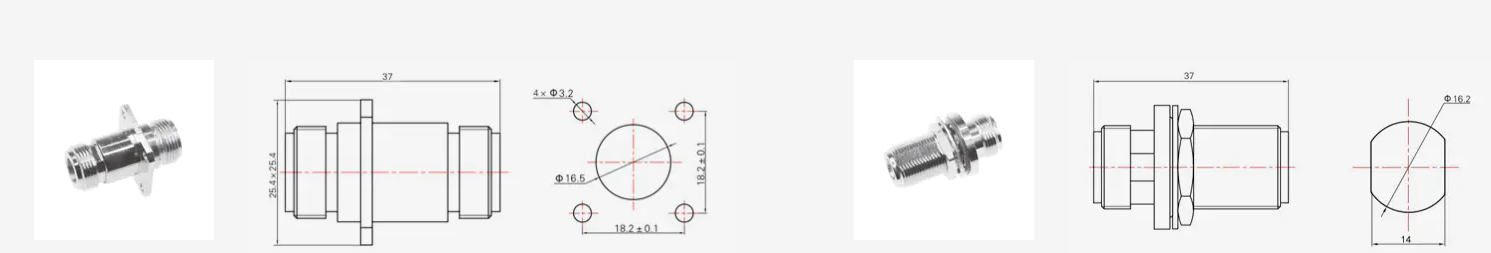

4-reikäinen laippasovitin on paneelikiinnitys tai laipiotyyppinen sovitin, joka on rakennettu neliömäisen tai suorakaiteen muotoisen laipan ympärille, jossa on neljä ruuvinreikää yksinkertaisen kierremutterin sijaan. Tämä asennustyyli antaa turvallisen, tärinää kestävän kiinnityskohdan, kun liitin täytyy kulkea laitekotelon seinän, tukiasemakaapin tai lentokoneen laipion läpi.

Miksi insinöörit valitsevat laippakiinnityksen laipion mutterin sijaan

Laipiomutterityylinen liitin perustuu yhteen keskikierteeseen ja lukitusmutteriin, joka toimii hyvin yleisissä koteloissa, mutta voi pyöriä hieman toistuvien kytkentäjaksojen aikana. 4-reikäinen laippasovitin jakaa mekaanisen kuorman neljälle kiinnittimelle pitäen liittimen rungon paikoillaan ja vähentäen sisäisen koskettimen rasitusta toistuvien kaapelin kytkentä- ja irrotusjaksojen aikana.

Tyypillisiä laippakiinnityssovelluksia

• Tukiaseman ja toistinkaapin läpivientipaneelit
• Testaa laitteiden etu- ja takapaneelin liittimet
• Ilmailu- ja puolustuskoteloiden laipioiden liitännät
• Lääketieteellisten laitteiden kotelot, jotka vaativat kiinteän, pyörimättömän portin

Laippatyylejä on saatavana useimmissa liitinperheissä, joten 4-reikäinen laippasovitin voidaan määrittää SMA-, N- tai TNC-liitäntöihin sen palvelevan paneelin taajuuden ja tehontarpeen mukaan.

SMA-, BNC- ja N-tyypin vertailu käytännön valintatekijöiden välillä

Kun pelkkä taajuusalue ei ratkaise päätöstä, insinöörit usein punnitsevat yhteyden nopeutta, mekaanista kestävyyttä ja käytettävissä olevaa asennustilaa toisiaan vastaan. Alla oleva vertailu linjaa SMA-, BNC- ja N-tyypin viiden käytännön tekijän välillä yleisellä vertailuasteikolla.

Kuva 4: Suhteellinen vertailu viiden käytännön tekijän välillä yleisellä viiden pisteen tekniikan vertailuasteikolla.

BNC saa hyviä pisteitä yhteysnopeudessa sen pikalukitustoiminnon ansiosta, joka sopii laitteille, jotka kytketään ja irrotetaan usein penkillä. N-tyyppi vaihtaa tämän yhteysnopeuden korkeampaan tehonkäsittelyyn ja vahvempaan tärinänkestävyyteen, minkä vuoksi se on edelleen vakiovalinta ulkoantennin syöttölinjoille. SMA on välissä tarjoten laajan taajuuspeiton ja kompaktin jalanjäljen pienemmän tehonkäsittelyn kustannuksella.

Materiaalia, pinnoitusta ja passiivista intermodulaatiota koskevat näkökohdat

Liittimen rungon materiaali ja pinnoitteen laatu vaikuttavat suoraan sekä mekaaniseen kestävyyteen että sähköiseen suorituskykyyn. Messinkirungot, joissa on kullatut tai hopeoidut keskikontaktit, ovat edelleen yleinen valinta SMA-, N- ja TNC-sovittimissa, koska kullattu pinnoite vastustaa kosketuspinnan hapettumista, kun taas messinki tarjoaa vakaan pohjan toistuville kierteitysjaksoille.

Tietoliikenteen tukiasema- ja toistinsovelluksissa passiivisen keskinäismodulaation suorituskyvystä tulee erityinen huolenaihe, koska huono mekaaninen yhteys tai epäjohdonmukainen pinnoitus voi tuottaa ei-toivottuja keskinäismodulaatiotuotteita, jotka häiritsevät viereisiä kanavia. Tätä alaa palvelevat valmistajat testaavat tyypillisesti valmiita sovittimia passiivisella keskinäismodulaatioanalysaattorilla yhdessä tavallisten verkkoanalysaattorien pyyhkäisyjen kanssa ennen osien toimittamista asiakkaalle.

Ruostumaton teräs vs. messinkirungot

Ruostumattomasta teräksestä valmistetut rungot lisäävät korroosionkestävyyttä rannikolla tai merellä sekä kosteudelle ja suolaiselle ilmalle alttiina oleville ulkotukiasemille, kun taas messinkirungot ovat edelleen vakiovalinta yleisiin sisä- ja laboratorioympäristöihin, joissa painolla ja koneistuskustannuksilla on enemmän merkitystä kuin äärimmäisellä korroosionkestävyydellä.

Työskentely RF-sovittimen valmistajan tai toimittajan kanssa

RF-sovittimen valmistajan valitseminen edellyttää muutakin kuin tietolomakkeessa olevan osanumeron tarkistamista. Testauskyky, pinnoituksen johdonmukaisuus ja kyky tukea mukautettuja RF-sovittimen pyyntöjä määrittävät sen, kuinka luotettavasti toimittaja pystyy täyttämään tietyn projektin taajuus-, teho- ja asennusvaatimukset.

Ningbo Hanson Communication Technology Co., Ltd. on yksi esimerkki RF-sovitintehtaasta, joka käyttää omia koneistus-, galvanointi- ja kokoonpanotyöpajoja sen sijaan, että ulkoistaisi tuotantovaiheita eri toimittajille. Yritys keskittyy RF-koaksiaaliliittimiin, sovittimiin, suurtaajuisiin kaapelikokoonpanoihin ja matalan keskinäismodulaation kaapelikokoonpanoihin ja tekee yhteistyötä vakaiden toimittajien verkoston kanssa tukeakseen omaa tuotantoaan. Tällaisten valmistajien tuotteita käytetään yleisesti viestintätukiasemissa, ilmailulaitteissa ja lääkinnällisten laitteiden koteloissa, aloilla, joilla jokaisen toimitetun osan tasainen sähköinen suorituskyky on yhtä tärkeä kuin mekaaninen sopivuus.

Arvioidessaan RF-sovittimen toimittajaa insinöörit yleensä kysyvät, voiko tehdas tukea OEM-RF-sovitinohjelmia, jotka on rakennettu tietyn piirustuksen tai näytteen ympärille, onko talon sisäisiä testauslaitteita, kuten verkkoanalysaattori tai passiivinen keskinäismodulaatiotestauslaite, saatavilla valmiiden osien todentamista varten ja kuinka toimittaja käsittelee mukautettuja RF-sovitinpyyntöjä, jotka eivät kuulu vakioluettelokonfiguraatioon. Omia koneistus- ja pinnoituspajoja ylläpitävä valmistaja on yleensä paremmassa asemassa pitämään tiukat toleranssit koko tuotantojakson ajan kuin se, joka luottaa kokonaan ulkopuoliseen käsittelyyn.

RF-koaksiaalisovittimien asennuksen ja vääntömomentin parhaat käytännöt

Oikea asennustekniikka suojaa sekä signaalin laatua että liittimen käyttöikää, ja suurin osa liittimen ennenaikaisesta kulumisesta johtuu siitä, että jokin alla olevista vaiheista ohitetaan asennuksen aikana.

1. Tarkista liitospinta lian, kosteuden tai vaurioituneiden kierteiden varalta, ennen kuin liität sovittimen.
2. Kohdista liitin suoraan ennen kierteitystä välttääksesi kytkinmutterin ristikierteityksen.
3. Kiristä ensin kierreliittimet käsin ja käytä sitten kalibroitua momenttiavainta, jossa liittimen tyyppi määrittää vääntömomentin arvon.
4. Vältä itse kaapelin vääntämistä kiristyksen aikana, koska vääntömomentin tulee siirtyä kytkinmutterin kautta kaapelin vaipan kautta.
5. Tue kaapelin paino liittimen lähelle kiinteissä asennuksissa välttääksesi jatkuvan mekaanisen rasituksen liitännässä.
6. Säilytä käyttämättömät adapterit suojakorkilla paikoillaan pitääksesi kosketuspinnat puhtaina pölystä ja kosteudesta.

Bajonettityyppiset liittimet, kuten BNC, tarvitsevat vain neljänneskierroksen työntö- ja kiertoliikkeen, ja kierteitetyn kiristyksen pakottaminen bajonettirajapintaan voi vahingoittaa lukitusaukkoja pikemminkin kuin parantaa yhteyttä.

Usein kysytyt kysymykset

• Q1: Mikä on RF-koaksiaalisovitin

  V: Se on lyhyt liitinrunko, jota käytetään yhdistämään kaksi koaksiaaliliitäntää, jotka eroavat sukupuolensa, liitinperheen tai asennon mukaan, jolloin yhteensopimattomat kaapelit ja laitteet voidaan yhdistää ilman mukautettua kaapelikokoonpanoa.

• Q2: Mihin uros-naaras RF-koaksiaalisovitinta käytetään?

  V: Se muuntaa urosliittimen naarasliitännäksi tai käänteiseksi, jota käytetään yleisesti yhdistämään kaksi urospäätteistä kaapelia tai antamaan naarasliittimelle käyttökelpoinen urosliitin.

• Q3: Mikä on 4-reikäinen laippasovitin

  V: Se on paneelikiinnityssovitin, jossa on neliruuvilaippa yhden kierremutterin sijaan, mikä antaa turvallisen, pyörimättömän kiinnityspisteen laipioiden ja koteloiden läpivientisovelluksiin.

• Q4: Mitä eroa on SMA- ja BNC-liittimillä?

  V: SMA käyttää pientä kierrekytkintä ja kattaa laajemman taajuusalueen, kun taas BNC käyttää pikabajonettilukkoa ja on yleinen matalammilla taajuuksilla toimivissa penkkiinstrumenteissa.

• K5: Voinko liittää SMA-kaapelin suoraan N-tyypin antenniin

  V: Ei suoraan, koska kaksi liitinperhettä eroavat kooltaan ja kierteittäin, mutta SMA-N-sovitin siltaa nämä kaksi liitäntää ilman uutta kaapelikokoonpanoa.

• Q6: Mihin SMA–MMCX-sovitinta käytetään?

  V: Se yhdistää GPS- ja langattomissa moduuleissa yleisen MMCX-patsaan SMA-päätteiseen antenniin tai testikaapeliin juottamatta uudelleen moduuliliitäntää.

• Q7: Oletko suora valmistaja vai kauppayhtiö

  V: Ningbo Hanson Communication Technology Co., Ltd.:llä on omat koneistus-, galvanointi- ja kokoonpanotyöpajat, jotka valmistavat ja toimittavat omia RF-liitin- ja sovitintuotteita.

• Q8: Mitä tuotteita voit tarjota

  V: Päätuotteita ovat RF-koaksiaaliliittimet, sovittimet, mukaan lukien uros-naaras RF-koaksiaalisovitin ja 4-reikäiset laippasovittimet, korkeataajuiset kaapelikokoonpanot ja matalan keskinäismodulaation kaapelikokoonpanot.

• Q9: Voitko tehdä mukautettuja RF-sovittimia

  V: Kyllä, mukautetut RF-sovitin- ja OEM-RF-sovitinpyynnöt kehitetään ja tuotetaan asiakkaan piirustusten tai näytteiden mukaan.

• Q10: Kuinka yrityksesi varmistaa tuotteiden laadun

  V: Jokainen tuotantoprosessi sisältää sisäisen tarkastuksen, ja valmiit osat käyvät läpi perusteellisen tarkastusprosessin, joka on mukautettu asiakkaiden tarpeisiin, ja sitä tukevat sisäiset verkkoanalysaattorit ja passiiviset intermodulaation testauslaitteet.

• Q11: Minne vietät pääasiassa tavaroitasi

  V: Tuotteita viedään kymmeniin maihin, mukaan lukien Yhdysvaltoihin, Saksaan, Japaniin, Espanjaan, Italiaan, Iso-Britanniaan, Etelä-Koreaan, Australiaan ja Kanadaan.

• Q12: Kuinka kauan kestää saada vastaus kyselyn lähettämisen jälkeen

  V: Tiedusteluihin vastataan yleensä kahdentoista tunnin kuluessa niiden vastaanottamisesta.
