RF-sovitin vs RF-liitin: mikä on ero?
2026.07.30
Teollisuuden uutisia
RF-sovitin vs RF-liitin: Ydinero
RF-liitin päättää kaapelin tai laiteportin signaalipolun suorittamiseksi, kun taas an RF-koaksiaalinen sovitin yhdistää kaksi erityyppistä, sukupuolta tai liitäntästandardia olevaa liitintä ilman, että niiden välillä on kaapeli. Lyhyesti sanottuna liitin päättää signaalipolun ja koaksiaalinen sovitin siltaa kahden olemassa olevan liittimen välisen yhteensopimattomuuden.
Tällä erolla on eniten merkitystä, kun projekti sisältää sekalaitteistoa. Testipenkki saattaa käyttää SMA-portteja mittauslaitteissa, jotka on yhdistetty testattavan laitteen N-tyypin kaapeleihin, ja RF-koaksiaalisovitin sulkee tämän aukon rakentamatta kumpaakaan kaapelia uudelleen. Liittimet puolestaan valitaan suunnitteluvaiheessa vastaamaan tiettyä kaapelia, porttia tai asennustyyliä alusta alkaen.
Havainnollistava käyttöindeksi 100:sta yleisillä aloilla, jotka perustuvat RF-koaksiaalisovittimiin ja -liittimiin
Mitä RF-liitin tekee signaalitiellä
RF-liitin kiinnittyy kaapelin päähän tai suoraan laiteporttiin muodostaen fyysisen ja sähköisen linkin, joka pitää signaalin liikkeessä minimaalisella häviöllä. Yleisiä sarjoja ovat BNC, TNC, N-tyyppi, SMA ja 7/16 DIN, joista jokainen on rakennettu tietyn tapin koon, kierrekuvion ja impedanssiluokituksen ympärille, kuten yleisesti käytetty 50 ohmin RF-koaksiaalisovitinstandardi, joka löytyy useimmista tietoliikenne- ja testauslaitteista.
Miksi liitinsarjat eivät ole vaihdettavissa
Jokainen liitinsarja on rakennettu kiinteän mekaanisen ja sähköisen spesifikaation mukaan, mikä tarkoittaa, että SMA-porttia ei voi yhdistää suoraan N-tyypin kaapelin päähän ilman sovitinta välissä. Taajuusalue on yksi selkeimmistä eroista sarjojen välillä, koska pienemmät nastageometriat tukevat yleensä korkeataajuisia signaaleja pienemmällä häviöllä.
Likimääräinen ylempi taajuusalue gigahertseinä RF-järjestelmissä käytetyille yleisille liitinsarjoille
Mitä RF-koaksiaalisovittimella tekee eri tavalla
RF-koaksiaalisovitin on lyhyt, kaapeliton komponentti, joka on rakennettu yhdistämään kaksi yhteensopimatonta liitinliitäntää. Se voi muuntaa liitinsarjan toiseksi, vaihtaa sukupuolen urosta naaraan tai muuttaa suoran käyttöliittymän suorakulmaiseen tai laippakiinnitysmuotoon. Koska siinä ei ole omaa kaapelia, koaksiaalisovitin on yleensä nopein tapa ratkaista asennuksen tai testauksen aikana havaittu liitäntävirhe.

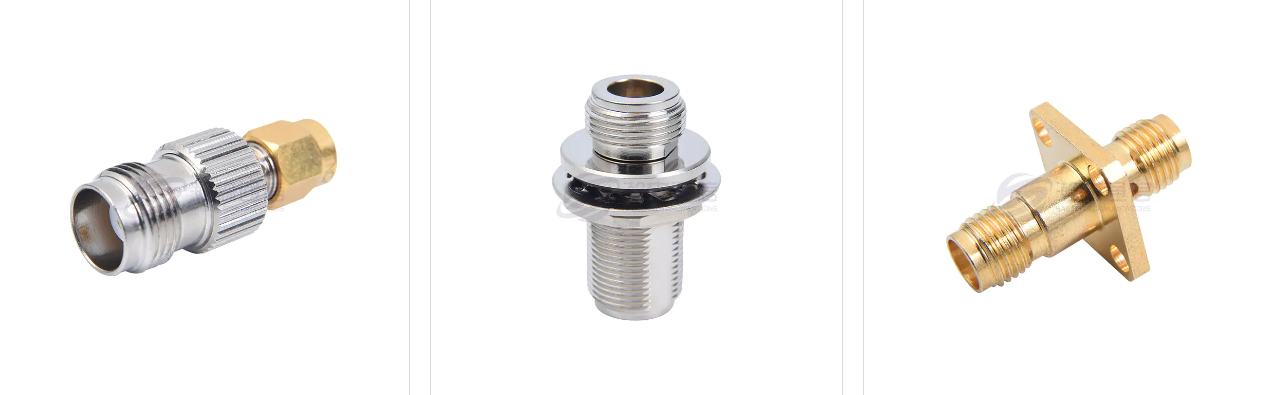

Yleiset sovittimen kokoonpanot
- Sarjamuunnossovittimet, jotka muuttavat liitinstandardin toiseksi, kuten N-Type SMA:ksi
- Sukupuolenvaihtoadapterit, jotka vaihtavat miehen naiseksi tai naisesta naiseksi tietyssä sarjassa
- Suorakulmaiset sovittimet, jotka ohjaavat kaapelien reitityksen tiukoissa laitekoteloissa
- Laippakiinnitteiset koaksiaalisovittimet, jotka kiinnitetään suoraan laitepaneeliin kiinteää liitäntäkohtaa varten
Antennin syöttölinjoilla työskentelevät ostajat määrittävät usein RF-koaksiaalisovittimen antennijärjestelmärakennuksiin, joissa kiinteän paneeliliitännän on täytettävä erillinen kaapelistandardi, kun taas laboratorioympäristöt vaativat usein RF-sovitinta mikroaaltotestauslaitteille, joissa sekä tarkkuus että pieni liitäntähäviö ovat tärkeitä.
Mies-nainen RF-koaksiaalisovittimen kokoonpanot ja käyttötarkoitukset
Liittimen sukupuoli viittaa siihen, onko liittimessä esillä oleva keskinasta, joka tunnetaan nimellä uros, vai vastaanottoliitin, joka tunnetaan nimellä naaras. A Uros-naaras RF-koaksiaalisovitin muuttaa sukupuolen yhteyden toisessa päässä ilman uutta kaapelia, mikä tekee siitä yhden halutuimmista sovitintyypeistä asennus- ja korjaustöissä.
Kun sukupuolenvaihtosovitin ratkaisee ristiriidan
Tämä kokoonpano tulee esiin useimmiten, kun kaksi kaapelia päättyy urosliittimiin ja ne on liitettävä suoraan, tai kun kaapelin sukupuoli ei vastaa laiteporttia, johon se on liitettävä. Kaapelikokoonpanon vaihtamisen sijaan teknikko voi asentaa pienen sovittimen ja suorittaa liittämisen paikan päällä.
| Muoto | Käyttöliittymän muutos | Tyypillinen sovellus |
|---|---|---|
| Suora mies Naaras | Sama sarja, vain sukupuoli | Kahden urospäätteisen kaapelin yhdistäminen |
| Oikea kulma miehestä naaraan | Sama sarja, sukupuoli ja kuvakulma | Tiukat kotelot rajoitetulla kaapelivälillä |
| Cross-sarja Miehistä Naisiin | Sarja ja sukupuoli yhdistettynä | Sekalaitteet rakentuvat eri standardien mukaan |
Jotta voidaan verrata, miten RF-koaksiaalisovitin eroaa liittimestä ja täydellisestä kaapelikokoonpanosta käytännön ominaisuuksien osalta, alla oleva tutkataulukko esittää kaikki kolme signaalitien jatkuvuutta, liitännän joustavuutta, asennuksen yksinkertaisuutta, mekaanista kestävyyttä ja taajuusalueen kattavuutta.
Vertailuasteikko nollasta kymmeneen RF-liittimelle, RF-koaksiaalisovittimelle ja kaapelikokoonpanolle yleisten prioriteettien välillä
4-reikäinen laippasovitin: Paneeliasennussovellukset
A 4-reikäinen laippasovitin käyttää neljää kiinnitysreikää, jotka on järjestetty liittimen rungon ympärille, jotta se voidaan pultata suoraan laitepaneeliin tai laipioon. Tämä luo kiinteän, tärinää kestävän liitäntäpisteen vapaan kelluvan kaapeliliitoksen sijaan, mikä on tärkeää laitteissa, jotka näkevät säännöllisen liikkeen, lämpötilan muutoksen tai ulkoaltistuksen.
Missä tätä asennustyyliä tyypillisesti käytetään
Tukiasemalaitteet, ilmailupaneelit ja testilaitteiden telineet käyttävät yleensä 4-reikäistä laippasovitinta, koska pulttikuvio pitää liittimen kohdakkain toistuvien kaapelin kytkentä- ja irrotusjaksojen aikana. Pulttien etäisyys on standardoitu tietyn liitinsarjan sisällä, joten paneelien leikkaukset voidaan suunnitella ennen laitteiston saapumista paikalle. Tämä laippatyyli pariutuu usein N-tyypin ja 7/16 DIN-liitäntöjen kanssa tukiasemarakenteissa ja SMA- tai TNC-liitäntöjen kanssa pienemmissä testi- ja mittauspaneeleissa.
Paneelileikkauksen suunnittelu laippasovittimen ympärille
Sekä paneelin paksuuden että pultin reikien etäisyyden on vastattava laipan eritelmiä ennen asennusta, koska yhteensopimaton aukko voi jättää liittimen vinoon tai se ei voi asettua täysin paneelin pintaa vasten. Vahvistamalla nämä mitat toimittajalta ennen paneelin leikkaamista vältyt myöhemmin asennusaikataulun mukaiselta uudelleentyöltä.
RF-koaksiaalisovittimien, RF-liittimien ja kaapelikokoonpanojen vertailu
Nämä kolme komponenttia ryhmitellään usein yhteen, vaikka jokaisella on erillinen rooli signaalireitin sisällä. Alla olevassa taulukossa esitetään niiden ensisijainen tehtävä ja tyypillinen käyttötapa.
| Komponentti | Ensisijainen toiminto | Tyypillinen käyttötapaus | Kaapeli tarvitaan |
|---|---|---|---|
| RF-liitin | Katkaisee kaapelin tai portin signaalipolun suorittamiseksi | Kaapeleiden päät, laiteliitännät, antenniliittimet | Kiinnitetty suoraan |
| RF-koaksiaalinen sovitin | Yhdistää kaksi yhteensopimatonta liitintyyppiä ilman kaapelia | Liitäntämuunnos eri standardien välillä | Ei |
| Kaapelin kokoonpano | Siirtää signaalin kahden erillisen pisteen välillä | Pitkät matkat ja tukiasemalinkit | Kyllä |
Kuinka valita sovittimen ja liittimen välillä projektille
Useimmat hankintapäätökset perustuvat siihen, onko käyttöliittymän epäsuhta jo olemassa vai suunnitellaanko järjestelmää alusta alkaen. Seuraavat kohdat auttavat erottamaan nämä kaksi tilannetta.
- Jos kaapeli päättyy jo yhteen liitintyyppiin ja laite käyttää toista, RF-koaksiaalisovitin sulkee tämän raon suoraan
- Jos rakennetaan uutta kaapelikokoonpanoa, liitin tulee valita alusta alkaen vastaamaan laiteporttia
- Paneeliin asennetuissa laitteissa 4-reikäinen laippasovitin pitää liitännän kiinteänä, kun kaapelit pysyvät irrotettavina
- Korkeataajuisissa töissä, kuten suurtaajuisessa RF-sovitinsovelluksessa, impedanssin ja liitinsarjan yhteensopivuus on tärkeämpää kuin matalataajuisissa testiasennuksissa
Taajuus ja impedanssi ovat edelleen etusijalla
Riippumatta siitä, onko komponentti sovitin vai liitin, impedanssi ja taajuusluokitus ovat lähtökohtana valinnalle. Useimmat viestintä- ja testausjärjestelmät standardoivat 50 ohmin impedanssin, joten varmistamalla, että RF-sovitin mikroaaltotestauslaitteille tai RF-sovitin vastaa järjestelmän muun osan impedanssia, vältetään heijastus- ja signaalihäviöongelmat myöhemmin asennuksen aikana.
RF-koaksiaalisovittimen hankinta valmistajalta
RF-koaksiaalisovittimen toimittajan kanssa työskentelevät ostajat etsivät yleensä johdonmukaisia liitinsarjoja, joustavia sukupuoli- ja asennuskokoonpanoja sekä tukea projektikohtaisille kokoonpanoille. Hankinta mukautetulta rf-koaksiaalisovittimen valmistajalta on erityisen hyödyllistä, kun projekti tarvitsee kokoonpanon, joka ei kuulu vakioluetteloiden luetteloon, kuten tietty laippapulttikuvio tai epätavallinen sarjamuunnos.
Ningbo Hanson Communication Technology Co., Ltd. on kiinalainen mies-nainen RF-koaksiaalisovittimen valmistaja ja tukkumyyjä 4-reikäisten laippasovitinten tehdas, jolla on yli 30 vuoden kokemus RF-koaksiaaliliittimistä, sovittimista ja kaapelikokoonpanoista. Yrityksellä on oma koneistuspaja, galvanointipaja ja kokoonpanopaja, joita tukee vakaa toimittajaverkosto. Ydintuotteita ovat RF-koaksiaaliliittimet, sovittimet, suurtaajuiset kaapelikokoonpanot ja matalan keskinäismodulaation kaapelikokoonpanot sekä räätälöidyt rakennelmat projektikohtaisia vaatimuksia varten. Nämä tuotteet palvelevat muun muassa ilmailu-, viestintätukiasema- ja lääketieteellisten laitteiden sovelluksia.
RF-koaksiaalisovittimien kysynnällä on taipumus seurata verkon rakentamisaktiivisuutta sen sijaan, että se pysyisi tasaisena ympäri vuoden, erityisesti 5G-infrastruktuurin käyttöönottosykleissä. Alla oleva viivakaavio heijastaa yleistä kysyntämallia, joka perustuu tyypilliseen tilausvirtaan, joka on sidottu viimeaikaiseen verkon laajennustoimintaan.
Suhteellinen kysyntäindeksi 12 kuukauden ajalta, mikä kuvastaa yleistä mallia, joka liittyy verkon käyttöönottotoimintaan
Käytännön huomioita hankittaessa mukautettuja RF-koaksiaalisovittimia
Muutamat tarkastukset tekevät hankintapäätöksistä sujuvampia, olipa tilaus yksittäinen kokoonpano vai jatkuva toimitusjärjestely.
1
Varmista tarkka liitinsarja liitännän molemmilta puolilta, koska visuaalisesti samanlaiset eri sarjojen liittimet ovat harvoin yhteensopivia ilman sovitinta.
2
Yhdistä impedanssi koko signaalitiellä pitäen 50 ohmin koaksiaalisovittimen pariksi saman standardin mukaan rakennettujen laitteiden kanssa.
3
Määritä sukupuoli ja asennustyyli selkeästi, erityisesti 4-reikäisessä laippasovittimessa, jossa pultin kuvio ja paneelin paksuus vaikuttavat sopivuuteen.
4
Jaa aiottu taajuusalue etukäteen, koska matalataajuiseen käyttöön suunnitellut komponentit eivät välttämättä toimi hyvin suurtaajuisissa RF-sovitinsovelluksissa.
Työskentely toimittajan kanssa räätälöityjen rakennusten parissa
Piirustusten, viitenäytteiden tai olemassa olevien liittimien osanumeroiden jakaminen hankintaprosessin varhaisessa vaiheessa auttaa valmistajaa vahvistamaan yhteensopivuuden ennen tuotannon aloittamista, mikä vähentää todennäköisyyttä, että yhteensopimattomat kokoonpanot saapuvat paikalle.
Usein kysytyt kysymykset
Mitä eroa on RF-sovittimella ja RF-liittimellä
RF-koaksiaalisovitin yhdistää kaksi yhteensopimatonta liitintä ilman kaapelia, kun taas RF-liitin päättää kaapelin tai portin signaalipolun suorittamiseksi.
Mitä mies-nainen RF-koaksiaalisovitin tekee
Uros-naaras RF-koaksiaalisovitin vaihtaa liittimen sukupuolen liitännän toisessa päässä, jolloin kaksi urospäätteistä kaapelia voidaan yhdistää ilman uutta kaapelikokoonpanoa.
Mihin 4-reikäistä laippasovitinta käytetään?
4-reikäinen laippasovitin kiinnittyy laitepaneeliin neljällä kiinnitysreiällä, mikä muodostaa kiinteän liitäntäpisteen tukiasema- ja testilaitteistorakenteille.
Voidaanko RF-koaksiaaliadapterit räätälöidä tiettyihin sovelluksiin
Mukautettu rf-koaksiaalisovittimen valmistaja voi yleensä säätää sarjaa, sukupuolta ja asennustyyliä projektipiirustusten tai referenssinäytteiden perusteella.
Mitä tilausmääriä RF-koaksiaalisovittimen valmistajat tyypillisesti tukevat
Työskentely RF-sovittimen valmistajan kanssa, johon kiinalaiset ostajat luottavat, tilausmäärät mukautetaan usein kunkin kokoonpanon osien monimutkaisuuden ja materiaalin saatavuuden mukaan.
Kuinka valmistajat tarkistavat RF-koaksiaalisovittimen laadun ennen toimitusta
Tarkistukset kattavat yleensä saapuvan materiaalitarkastuksen, prosessin tuotantotarkastukset ja lopullisen tarkastusvaiheen ennen osien pakkaamista lähetystä varten.
