Mikä on hermeettisesti suljettu liitin ja miksi sillä on merkitystä

Pikavastaus: Mikä on hermeettisesti suljettu liitin

A hermeettisesti suljettu liitin on liitin, joka on rakennettu pysyvällä lasista metalliin tai lasisintratulla tiivisteellä sen koskettimien ympärille, mikä luo kaasutiiviin esteen, joka estää kosteuden, kaasun ja epäpuhtauksien kulkeutumisen suljettuun koteloon. Tällä on merkitystä erittäin luotettavassa elektroniikassa, koska järjestelmät, kuten ilmailulaitteet, satelliitit, viestintätukiasemat, merenalainen elektroniikka ja lääketieteelliset laitteet, ovat usein riippuvaisia vakaan sisäisen ilmakehän ylläpitämisestä, ja jopa erittäin pieni vuotoreitti voi johtaa korroosioon, signaalin heikkenemiseen tai täydelliseen vikaan tuotteen käyttöiän aikana.

Tämän tiivistysmenetelmän keskiössä on RF-lasisintrattu tiivistetty eriste , sulatettu lasi eristävä runko, joka sekä eristää keskikosketintapin sähköisesti että muodostaa fyysisen tiivisteen ulkokuorta vasten. Alla olevissa osissa käydään läpi, miten tämä toimii, missä sitä käytetään ja miten sitä verrataan tavallisiin, ei-hermeettisiin liittimiin.

Hermeettinen liitin perustuu sulatettuun lasiin tai lasi-keraamiseen tiivisteeseen elastomeeritiivisteen sijaan.
Sintrattu RF-lasieriste tarjoaa sekä sähköeristyksen että kaasutiiviin tiivistyksen yhdessä komponentissa.
Hermeettiset liittimet on yleensä määritelty tyhjiö-, paineistettuihin tai ympäristönsuojattuihin koteloihin.
Vakioliittimet käyttävät tyypillisesti pehmeämpiä tiivisteitä, jotka sopivat paremmin jokapäiväisiin, ei-äärimmäisiin ympäristöihin.

Kuinka hermeettisesti suljettu liitin toimii

Tyypillisessä hermeettisesti suljetussa liittimessä keskikosketintappi kulkee lasin tai lasikeraamisen eristeen läpi, joka sulatetaan suoraan metallikuoreen käyttämällä lämpöä valmistuksen aikana. Kun lasi jäähtyy, se muodostaa jatkuvan, ontelottoman sidoksen sekä tapin että sitä ympäröivän metallirungon kanssa, jota usein kuvataan lasista metalliin tiivistetty liitin rakentaminen. Toisin kuin kumi- tai silikonitiiviste, tämä sulatettu lasitiiviste ei ole riippuvainen puristamisesta tai elastisuudesta säilyttääkseen tiivisteensä, mikä on yksi syy, miksi hermeettiset tiivisteet kestävät pitkiä käyttöaikoja ja suuria lämpötilavaihteluita.

Koska lasi sintrataan tai sulatetaan hallitussa lämmössä tiiviiksi, ei-huokoiseksi rakenteeksi, tuloksena oleva eriste vastustaa kaasun ja kosteuden tunkeutumista paljon tehokkaammin kuin tyypillinen polymeerieriste, jota käytetään vakioliittimissä. Tämä sintrausprosessi on myös syy, miksi teollisuus kutsuu tätä komponenttia usein RF-lasisintratuksi tiivistetyksi eristeeksi, kun sitä käytetään erityisesti RF-koaksiaalisten hermeettisten liittimien sisällä.

Tiivistysmekanismin ydinelementit

Metallikuori tai -kotelo, joka muodostaa tiivisteen ulkoreunan
Keskikosketintappi, joka kulkee lasieristeen läpi
Sulatettu lasi tai lasikeraaminen runko, joka liittää tapin kuoreen
Hitsaus- tai juotosliitos, joka kiinnittää suljetun sisäkkeen liittimen runkoon tai kotelon seinämään

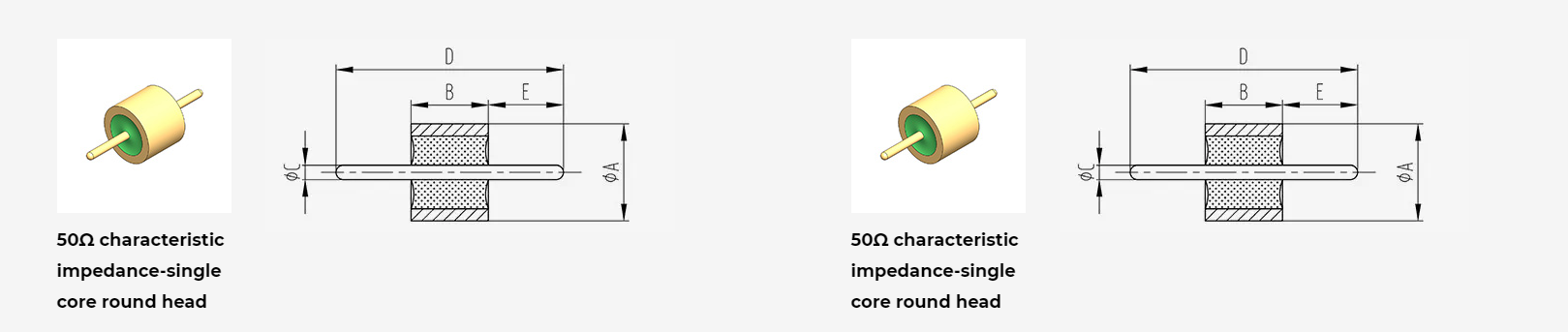

Mikä on RF-lasisintrattu tiivistetty eriste

An RF-lasisintrattu tiivistetty eriste on sulatettu lasikomponentti RF-hermeettisen liittimen sisällä, joka erottaa keskijohtimen ulkokuoresta ja muodostaa samalla kaasutiiviin tiivisteen. Valmistuksen aikana lasijauhetta tai esimuotoiltuja lasirenkaita asetetaan keskitapin ympärille liittimen kuoren sisällä, ja niitä kuumennetaan sitten, kunnes lasi sulaa ja sulautuu sekä tappiin että kuoreen muodostaen yhden kiinteän eristävän ja tiivistävän rakenteen sen jäähtyessään.

Koska tämän komponentin on säilytettävä kontrolloitu dielektrinen etäisyys radiotaajuisen suorituskyvyn saavuttamiseksi samalla kun se pitää sisällään myös hermeettisen tiivisteen, sitä markkinoidaan joskus vastaavilla ehdoilla, kuten lasisuljettu RF-liitin eriste tai yksinkertaisesti lasitiivis sisäosa. Eristimen geometria, lasin koostumus ja tapin halkaisija vaikuttavat kaikki impedanssin säätöön, minkä vuoksi RF-hermeettiset komponentit suunnitellaan ja testataan tyypillisesti yhteensopivaksi sähköiseksi ja mekaaniseksi järjestelmäksi erillisinä osina.

Miksi lasi valitaan muiden eristysmateriaalien sijaan

Lasi muodostaa jatkuvan, ei-huokoisen tiivisteen, kun se sulautuu kunnolla metalliin
Lasi säilyttää vakaat dielektriset ominaisuudet laajalla lämpötila-alueella
Lasi-metallitiivisteet eivät ole riippuvaisia puristamisesta, joten ne ovat vähemmän alttiita tiivisteen rentoutumiselle ajan myötä
Sintrattu lasi tukee tasaisen RF-impedanssin edellyttämää tiukkaa mittasäätöä

Hermeettinen vs vakioliitin: Ominaisuuksien vertailutaulukko

Alla olevassa taulukossa esitetään yleiset erot hermeettisesti suljettujen liittimien ja tavallisten, ei-hermeettisten liittimien välillä. Todellinen suorituskyky riippuu tietystä suunnittelusta, materiaaleista ja valmistajan käyttämistä testauksista.

Tyypillisen hermeettisesti suljetun liittimen ja vakioliittimen ominaisuuksien yleinen vertailu.
Ominaisuus	Hermeettisesti suljettu liitin	Vakioliitin
Tiivistysmenetelmä	Sulatettu lasi tai lasikeraaminen tiiviste	Elastomeeritiiviste tai O-rengas
Kaasun- ja kosteudenkestävyys	Erittäin korkea, kaasutiivis tiiviste	Keskitasoinen, riippuu tiivisteen kunnosta
Tyhjiöyhteensopivuus	Soveltuu hyvin tyhjiöympäristöihin	Rajoitettu, tiiviste voi hajota tyhjiössä
Lämpötila-alue	Leveä, vakaa äärimmäisissä olosuhteissa	Kapeampi, tiivistemateriaalin rajoittama
Tyypilliset sovellukset	Ilmailu, satelliitit, lääketieteelliset laitteet, RF-tukiasemat	Yleinen sisä- ja kevyt ulkoelektroniikka
Pitkäaikainen tiivisteen vakaus	Yleensä vakaa, ei puristusrelaksaatiota	Voi heiketä tiivistemateriaalin ikääntyessä

Tiivistysteho verrattuna

Alla olevassa taulukossa on suhteellinen, havainnollinen vertailu hermeettisesti suljettuja liittimiä standardiliittimiin neljän yleisesti käsitellyn suorituskykytekijän osalta.

Hermeettisesti suljetuilla liittimillä on taipumus saada korkeat pisteet kaikissa neljässä tekijässä, suurelta osin siksi, että sulatetun lasin tiiviste ei riipu jatkuvasta puristamisesta pysyäkseen kaasutiiviinä. Vakioliittimet voivat silti toimia hyvin yleiskäyttöisissä asetuksissa, mutta niiden tiivistyskyky on tiiviimmin sidoksissa tiivisteen kuntoon, asennusmomenttiin ja ympäristöön ajan myötä.

Hermeettinen liitinrakenne selitetty

Alla oleva kuva esittää tyypillisen hermeettisesti suljetun RF-liittimen yleisen rakenteellisen asettelun, joka näyttää, kuinka ulkokuori, lasitiiviste ja keskitappi liittyvät toisiinsa.

Hermeettisen liittimen asettelun lukeminen

Tässä asettelussa metallikuori muodostaa tiivistetyn kokoonpanon ulkoreunan, kun taas lasisintrattu tiiviste sijaitsee kuoren sisällä ja kiinnittyy suoraan sekä koteloon että keskikontaktitappiin. Asennuslaipan avulla liitin voidaan hitsata tai juottaa kotelon seinään tai laipioon, ja liitäntäpää tarjoaa RF-liitännän kaapelikokoonpanon liittämistä varten. Tämä on sama perusjärjestely, jota käytetään kohdassa a hermeettinen RF-läpivienti , jossa tavoitteena on siirtää RF-signaali tiivistetyn seinän läpi rikkomatta kaasutiivistä estettä.

Missä käytetään hermeettisesti suljettuja liittimiä

Hermeettisesti suljettuja liittimiä esiintyy useimmiten järjestelmissä, joissa vaaditaan hallittua sisäilmaa, tyhjiötä tai pitkää valvomatonta käyttöikää. Alla oleva sarakekaavio havainnollistaa yleisen, epätarkan käyttömallin yleisillä aloilla.

An Hermeettinen RF-liitin määritetään usein ilmailu- ja satelliittijärjestelmissä, joissa komponenttien on selviydyttävä laukaisuvärähtelystä, alipainealtistuksesta ja äärimmäisestä lämpösyklistä ilman toimintahäiriötä. Viestinnän tukiasemat ja RF-infrastruktuuri käyttävät myös hermeettisiä liittimiä, jotka suojaavat herkkiä RF-polkuja kosteudelta ulkokaappiin, kun taas lääketieteelliset laitteet käyttävät samanlaisia tiivistysperiaatteita suojatakseen herkkää elektroniikkaa suljettujen koteloiden sisällä. Puolustusjärjestelmät sekä vedenalaiset tai öljy- ja kaasulaitteet täydentävät yleisiä sovellusalueita, jotka molemmat ovat riippuvaisia tiivisteen pitkäaikaisesta eheydestä vaativissa ympäristöissä.

Ympäristönsuojeluun ja luotettavuuteen liittyvät näkökohdat

Äärimmäiset lämpötilat ovat yksi yleisimmistä jännitystekijöistä, joita käytetään liittimen tiivistyksen arvioinnissa. Alla oleva viivakaavio osoittaa yleisen trendin, kuinka tiivistyskyky pyrkii muuttumaan laajalla käyttölämpötila-alueella.

Hermeettisesti suljetulla liittimellä on taipumus säilyttää suhteellisen vakaa suorituskyky laajalla käyttölämpötiloalueella, koska sulatettu lasitiiviste ei ole riippuvainen elastisesta palautumisesta kumitiivisteen tapaan. Vakioliittimet voivat toimia hyvin kohtuullisilla lämpötila-alueilla, mutta niiden tiivistyskyky heikkenee usein jyrkemmin, kun olosuhteet muuttuvat kohti äärimmäisiä lämpötiloja.

Monitekijäinen vertailu

Alla oleva tutkakaavio yhdistää useita luotettavuustekijöitä kerralla vertaamalla kosteudenkestävyyttä, tyhjiön yhteensopivuutta, lämpötilan vakautta, tärinänkestävyyttä, pitkäaikaista luotettavuutta ja RF-signaalin yhtenäisyyttä.

Useimmissa näistä tekijöistä huolimatta hermeettisesti suljetuilla liittimillä on yleensä etu, erityisesti kosteudenkestävyyden, tyhjiön yhteensopivuuden ja pitkän aikavälin luotettavuuden kannalta. Vakioliittimet voivat silti olla järkevä valinta vähemmän vaativiin ympäristöihin, joissa sovellus ei vaadi lisättyä tiivistyskykyä.

Valmistusprosessin yleiskatsaus

Vaikka tarkat prosessivaiheet vaihtelevat valmistajan ja liittimen mallin mukaan, useimmat hermeettiset lasi-metallitiivisteet noudattavat suunnilleen samanlaista järjestystä tuotannon aikana.

Metallikuori, keskitappi ja lasimateriaali valmistetaan ja puhdistetaan vaadittujen toleranssien mukaisesti.
Lasijauhe, lasiaihio tai lasirengas asetetaan kuoren sisällä olevan tapin ympärille.
Kokoonpanoa kuumennetaan kontrolloidussa uunikierrossa, kunnes lasi sulautuu sekä tappiin että vaippaan.
Kokoonpano jäähdytetään valvotuissa olosuhteissa lasin ja metallin rajapinnan jännityksen vähentämiseksi.
Suljetun sisäosan hermeettisyys testataan tyypillisesti heliumvuodon havaitsemismenetelmällä sekä sähkö- ja RF-suorituskykytarkistuksia.
Valmis hermeettinen sisäosa hitsataan, juotetaan tai muulla tavoin integroidaan lopulliseen liittimeen tai läpivientikoteloon.

Tämä yleinen lähestymistapa pätee riippumatta siitä, onko lopputuote yksinkertainen lasista metalliin tiivistetty liitin perusläpivientiin tai monimutkaisempi mukautettu hermeettinen liitin, joka on suunniteltu tiettyä RF-liitäntää ja asennuskokoonpanoa varten.

Kuinka valita hermeettisesti suljettu liitin sovelluksellesi

Seuraavissa vaiheissa kuvataan käytännöllinen tapa lähestyä liittimen valintaa tietylle järjestelmälle tai kotelolle.

Tunnista käyttöympäristö, mukaan lukien lämpötila-alue, paineolosuhteet ja onko alipainealtistuminen odotettavissa.
Vahvista RF- tai sähkötehovaatimukset, mukaan lukien impedanssi, taajuusalue ja signaalityyppi.
Tarkista tarvittava asennuskokoonpano, kuten laipion läpivienti, paneelikiinnitys tai riviliittimen runko.
Keskustele nastojen määrästä, koskettimien etäisyydestä ja kuoren koosta valmistajan kanssa sovittaaksesi liittimen käytettävissä olevaan tilaan.
Kysy tuotannon aikana käytetyistä hermeettisyystestausmenetelmistä, kuten heliumvuodon havaitsemisesta, ymmärtääksesi, kuinka tiivistyskyky varmistetaan.
Harkitse, tarvitaanko mukautettu hermeettinen liitin, joka sopii olemassa olevaan koteloon vai epätavalliseen RF-liitäntään.

Tietoja Ningbo Hanson Communication Technology Co., Ltd:stä

Ningbo Hanson Communication Technology Co., Ltd. on a hermeettisesti suljetun liittimen valmistaja sijaitsee Kiinassa ja on erikoistunut viestintäkomponenttien tuotantoon, käsittelyyn ja kauppaan. Yrityksellä on yli 30 vuoden yhdistetty kokemus RF-koaksiaaliliittimistä, sovittimista ja kaapelikokoonpanoista, joita tukevat sen oma koneistuspaja, galvanointipaja ja kokoonpanopaja sekä joukko vakiintuneita toimittajia.

Päätuotteita ovat RF-koaksiaaliliittimet, sovittimet, suurtaajuiset kaapelikokoonpanot ja matalan keskinäismodulaation kaapelikokoonpanot sekä RF-lasisintrattujen tiivistettyjen eristeiden valmistaja hermeettisiin ja RF-läpivientisovelluksiin. Yritys tarjoaa myös mukautettuja hermeettisten liittimien suunnittelupalveluita, jotka auttavat asiakkaita täyttämään tietyt asennus-, nastakokoonpano- ja RF-liitäntävaatimukset. Ningbo Hanson Communication Technology Co., Ltd:n tuotteita käytetään ilmailualalla, viestintätukiasemilla, lääketieteellisillä laitteilla ja muilla korkean teknologian aloilla, ja sitä tukee jatkuvaan prosessien parantamiseen keskittynyt suunnittelutiimi.

Usein kysytyt kysymykset

Insinöörien ja ostajien yleisiä kysymyksiä hermeettisesti suljetuista liittimistä.
K1: Mikä on hermeettisesti suljettu liitin Hermeettisesti suljettu liitin on liitin, jonka koskettimien ympärillä on sulatettu lasi tai lasikeraaminen tiiviste, joka muodostaa kaasutiiviin esteen, joka estää kosteuden ja kaasun pääsyn suljettuun koteloon.	Q2: Kuinka hermeettinen liitin toimii Keskitappi kulkee lasieristeen läpi, joka sulatetaan metallikuoreen valmistuksen aikana ja muodostaa kiinteän, ei-huokoisen tiivisteen, joka ei ole riippuvainen puristamisesta pysyäkseen kaasutiiviinä.
Q3: Mihin hermeettisiä liittimiä käytetään Niitä käytetään sovelluksissa, jotka edellyttävät hallittua sisäilmaa tai pitkäaikaista tiivisteen eheyttä, mukaan lukien ilmailujärjestelmät, satelliitit, viestintätukiasemat ja lääketieteelliset laitteet.	Q4: Miksi käyttää lasisuljettuja liittimiä Lasitiivistetyt liittimet vastustavat kosteuden ja kaasun tunkeutumista tehokkaammin kuin tiivistepohjaiset mallit, ja niillä on taipumus säilyttää vakaa suorituskyky laajalla lämpötila-alueella.
Q5: Mikä on lasista metalliin -tiivistystekniikka Lasi-metallitiivistys on valmistusprosessi, jossa lasi sulatetaan lämmössä suoraan metallitappiin ja kuoreen, jolloin muodostuu pysyvä, kaasutiivis eristystiiviste.	Q6: Mikä on RF-hermeettinen tiiviste RF-hermeettinen tiivistys viittaa lasi-metalli-tiivistykseen, joka soveltuu erityisesti RF-koaksiaaliliittimiin, joissa tiivistetyn eristimen on myös ylläpidettävä kontrolloitua impedanssia signaalin suorituskyvyn kannalta.
Q7: Ero hermeettisten ja standardiliittimien välillä Hermeettisessä liittimessä käytetään sulatettua lasitiivistettä kaasutiiviiksi, kun taas vakioliittimessä käytetään tyypillisesti elastomeeritiivistettä, joka sopii paremmin yleiskäyttöön.	Q8: Miten hermeettiset läpiviennit valmistetaan Hermeettiset läpiviennit tehdään sulattamalla lasi metallikuoren sisällä olevan keskitapin ympärille kontrolloidussa lämmössä ja testaamalla sitten valmiin osan hermeettisyys ja sähköinen suorituskyky.
