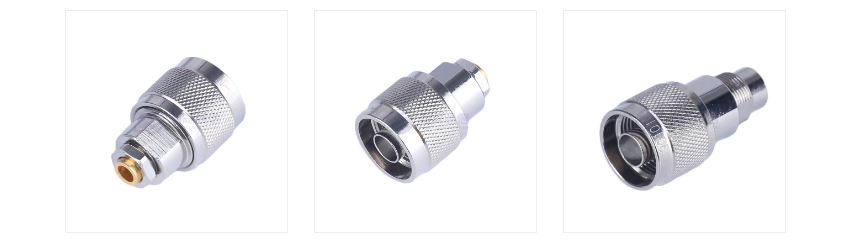

Mikä on N-tyypin RF-koaksiaaliliitin?

The N-tyypin RF-koaksiaaliliitin on universaali kierteinen RF-koaksiaaliliitin, jonka suunnitteli Paul Neill Bell Labsista 1940-luvulla ("N" on otettu hänen sukunimensä ensimmäisestä kirjaimesta). Sillä on suuren tehon, pienen häviön ja korkean taajuuden ominaisuudet, ja sitä käytetään laajalti viestinnässä, tutkassa, testauslaitteissa ja muilla aloilla.

1. N-tyypin liittimen ydinominaisuudet
(1) Taajuusalue
Vakiotyyppi: 0 ~ 11 GHz (jotkut tarkkuusmallit voivat saavuttaa 18 GHz).
Suorituskykyinen tyyppi (kuten tarkkuus N-tyyppi): tukee jopa 18 GHz:tä tai jopa korkeampaa taajuutta (kuten 40 GHz).

(2) Impedanssin sovitus
50Ω (päävirta, käytetään viestintään ja testauslaitteissa).
75Ω (vähemmän yleistä, käytetään tietyissä skenaarioissa, kuten videolähetyksessä).

(3) Tehokas kantavuus
Keskimääräinen teho: sadoista watteista kilowatteihin (taajuudesta ja rakenteesta riippuen).
Huipputeho: jopa kymmeniä kilowatteja (lyhytpulssisovellukset).

(4) Kestävyys
Kierreliitosrakenne (vakaampi kuin BNC) ja vahva tärinänkestävyys.
Metallikuori (messinki/ruostumaton teräs) tarjoaa hyvän sähkömagneettisen suojauksen.

(5) Pieni häviö
Liitäntähäviö: <0,1 dB@3 GHz (korkealaatuinen malli).
Jännitteen seisova aaltosuhde (VSWR): <1,3:1 (tarkkuustyyppi voi olla 1,1:1).

2. N-tyypin liittimen rakenne
(1) Ulkojohdin (kuori)
Metallimateriaali (kullaus/hopeapinnoitus/nikkelipinnoitus), kierrerakenne varmistaa tiiviin liitoksen.
(2) Sisäjohdin (keskitappi)
Kulta- tai hopeapinnoite, joka tarjoaa alhaisen resistanssin.
(3) Eristysaine
Yleensä PTFE (polytetrafluorieteeni), korkean lämpötilan kestävä ja alhainen dielektrinen häviö.
(4) Liitäntätyyppi
Uros: keskitapilla ja ulkokierteellä.
Naaras: Keskireiällä ja sisäkierteellä.

3. Tärkeimmät kohdat N-tyypin liittimen valinnassa
Impedanssin sovitus: 50 Ω mallit ovat suositeltavia (ellei erityisesti vaadita 75 Ω).
Taajuusvaatimukset:
Yleiset sovellukset (<6 GHz): Normaali N-tyyppi.
Korkeataajuiset sovellukset (>11 GHz): Tarkkuus N-tyyppi (kuten HPN-sarja).
Ympäristön yhteensopivuus:
Ulkokäyttöön/sotilasluokka: Valitse ruostumattomasta teräksestä valmistettu kotelo, jossa on vedenpitävä tiiviste (kuten IP67).
Laboratoriosovellukset: Kullatut mallit (pienennä kosketusvastusta).
Käyttöliittymän yhteensopivuus:
Kiinnitä huomiota uros-naaras-liittimen parittamiseen (kuten uros-naaras-sovittimet).

4. Yleisiä ongelmia N-tyypin RF-koaksiaaliliittimissä
(1). Voivatko N-tyypin liittimet korvata SMA:n?
Kyllä, mutta kompromisseja on: N-tyypin liittimet tarjoavat paremman tehon ja kestävyyden, mutta ovat suurempia ja vähemmän sopivia suuritiheyksisille, miniatyyrisoille laitteille. SMA-liittimet sopivat paremmin suurtaajuisiin, pienikokoisiin malleihin (kuten piirilevymoduuleihin).

(2). Kuinka välttää N-tyypin liittimien vaurioituminen?
Oikea toiminta: Kohdista kierteet ja kiristä (älä pakota ruuveja taivuttamaan keskitappia). Käytä momenttiavainta (suositeltu vääntömomentti: 15-20 in-lb).

(3). Vaatiiko N-tyypin liitin säännöllistä huoltoa?
Suositus: Puhdista kosketuspinta säännöllisesti (alkoholipölytön liina). Tarkista, ovatko kierteet hapettuneet (vaihda, kun pinnoite on kulunut).
