Mikä on RF-koaksiaalisovitin?

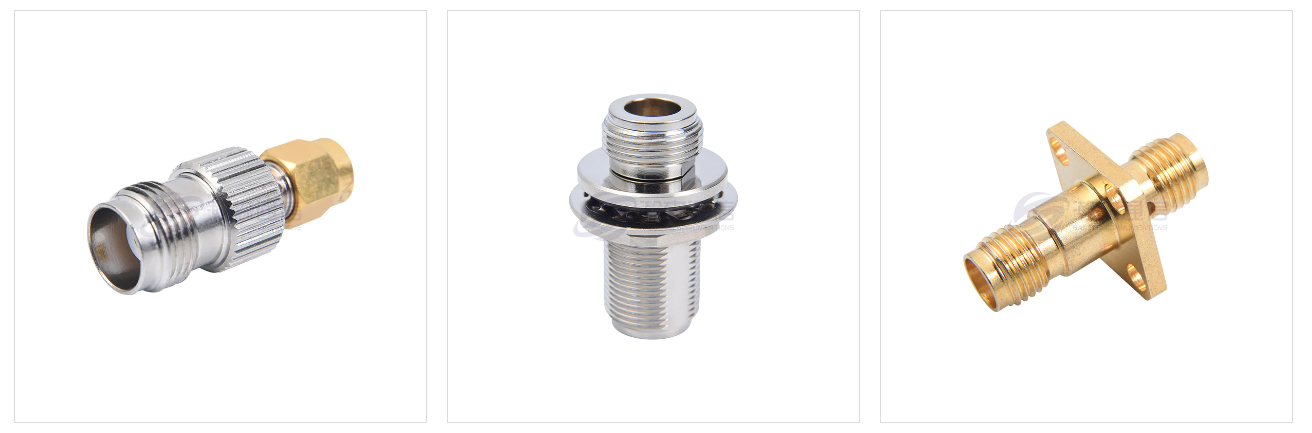

1. RF-koaksiaalinen sovitin : Määritelmä ja toimintaperiaate
RF-koaksiaaliadapterit ovat RF-tekniikan avainkomponentteja, ja niitä käytetään ensisijaisesti erityyppisten tai -kokoisten koaksiaalikaapeleiden ja liittimien liittämiseen, mikä varmistaa alhaisen häviön, korkean vakauden ja impedanssin sovituksen signaalin lähetyksen aikana. Niillä on tärkeä rooli langattomassa viestinnässä, testauksessa ja mittauksessa, ilmailu- ja kulutuselektroniikassa, ja ne ratkaisevat laitteiden väliset rajapintojen yhteensopimattomuudet ja varmistavat samalla korkeataajuisen signaalin eheyden. RF-koaksiaalisovittimet palvelevat ensisijaisesti kytkentämenetelmien vaihtamista, liitäntätyyppien muuntamista tai mukauttamista laitteisiin, joilla on erilaiset taajuus- ja impedanssivaatimukset.

RF-koaksiaalisovittimen ydinrakenne koostuu ulkojohtimesta (metallikuoresta, joka on tyypillisesti valmistettu kullatusta messingistä tai alumiiniseoksesta), sisäjohtimesta (keskimäinen johtava tappi, joka on usein valmistettu kullatusta kuparista tai berylliumkuparista), eristävästä väliaineesta (kuten PTFE) ja erityisestä liitinrakenteesta (kuten SMA, NNC). Ulkojohdin tarjoaa sähkömagneettisen suojauksen ja mekaanisen suojan, kun taas sisäjohdin lähettää signaalin, ja eristävä väliaine eristää sisä- ja ulkojohtimet ja ylläpitää impedanssisovitusta.

RF-signaalin siirrossa sovittimen toimintaperiaatteet perustuvat ensisijaisesti jatkuvaan impedanssisovitukseen, sähkömagneettisen kentän rajoitukseen ja tilan vaimennukseen. Impedanssin sovitus saavutetaan huolellisesti suunnitellulla sisä- ja ulkojohtimien halkaisijan ja dielektrisen materiaalin dielektrisyysvakion suhteen, mikä varmistaa, että signaalin siirto välttää impedanssimuutosten aiheuttamat heijastukset (mitataan tyypillisesti jännitteen seisovaaaltosuhteella (VSWR), ihanteellinen arvo 1:1). Sähkömagneettisen kentän rajaus perustuu ulkojohtimen suojausvaikutukseen, joka rajoittaa sähkömagneettiset aallot sisäjohtimeen ja estää signaalin vuotamisen ja ulkoiset häiriöt. Lisäksi optimoitu rakennesuunnittelu vaimentaa korkeamman asteen tilat (kuten TE/TM-tilat), mikä varmistaa pää-TEM-tilan vakaan lähetyksen, mikä vähentää signaalin vääristymiä.

RF-koaksiaalisovittimien suorituskyky määräytyy useiden avainparametrien mukaan, mukaan lukien taajuusalue (esim. DC-18 GHz), impedanssi (tyypillisesti 50 Ω tai 75 Ω), jännitteen seisova aaltosuhde (VSWR), välityshäviö (energian vaimennus signaalin lähetyksen aikana) ja tehonkäsittely (maksimi tehonkäsittely). Esimerkiksi 5G-viestintäjärjestelmissä sovittimien on tuettava korkeita taajuuksia (kuten 3,5 GHz tai millimetriaalto (28 GHz)) ja samalla säilytettävä pieni välityshäviö, jotta estetään viestinnän laatuun vaikuttava signaalin vaimeneminen. Suuritehoisissa sovelluksissa (kuten tutka- tai lähetysjärjestelmät) tehonkäsittelystä ja lämmön hajauttamisesta tulee tärkeitä valintanäkökohtia.

Käytännön sovelluksissa sovittimen valinta edellyttää liitäntätyypin, toimintataajuuden, tehovaatimusten ja ympäristöolosuhteiden kattavaa huomioimista. Yleisiä sovitintyyppejä ovat SMA-N-tyyppi ja BNC-SMA. Eri liitäntöjen mekaaniset rakenteet ja sähköiset ominaisuudet vaihtelevat, joten sovittimen ja liittimen täydellisen yhteensopivuuden varmistaminen on ratkaisevan tärkeää. Lisäksi pitkäaikainen käyttö voi aiheuttaa kontaktipinnan hapettumista tai mekaanista kulumista, mikä lisää kosketusvastusta ja vaikuttaa signaalin lähetykseen. Näiden ongelmien ratkaisemiseksi korkean tarkkuuden koneistusta (kuten sisäjohtimen samankeskisyyden säätöä 0,05 mm:n tarkkuudella) ja pintakullausta käytetään laajalti kosketusvastuksen vähentämiseksi ja kestävyyden parantamiseksi.

Tyypilliset sovellusskenaariot
Testaus ja mittaus: Testauslaitteiden yhdistäminen eri liitännöillä (kuten vektoriverkkoanalysaattorit)
Viestintäjärjestelmät: Sovittimet tukiaseman antennien ja RF-moduulien välillä
Armeija ja ilmailu: Sovittimet erimuotoisiin liitäntöihin tutka- ja satelliittiviestintäjärjestelmissä
Kuluttajaelektroniikka: 5G-laitteiden ja Wi-Fi-moduulien T&K ja virheenkorjaus

Rakenteelliset komponentit
RF-koaksiaalisovitin koostuu seuraavista ydinkomponenteista:
Ulkojohdin (kuori): Valmistettu tyypillisesti metallista (kuten kullatusta messingistä), joka tarjoaa suojan ja mekaanisen suojan
Sisäjohdin: Keskimmäinen johtava tappi, joka vastaa signaalinsiirrosta, tyypillisesti valmistettu kullatusta kuparista tai berylliumkuparista
Eristys: Materiaalit, kuten PTFE (polytetrafluorieteeni), jotka eristävät sisä- ja ulkojohtimet ja ylläpitävät impedanssisovituksen
Käyttöliittymä: Kierre, napsautus tai muut liitäntätavat (kuten SMA, N-tyyppi, BNC jne.)

2. RF-koaksiaalisovittimen toiminta
RF-koaksiaalisovittimilla on ratkaiseva rooli RF-järjestelmissä. Niiden ydintoiminnot voidaan tiivistää seuraavasti:

Interface Conversion Bridge
RF-koaksiaalisovittimen ensisijainen tehtävä on muuntaa eri RF-liitintyyppien ja -määritysten välillä. Käytännön sovelluksissa laiteporttien ja kaapeliliitäntöjen väliset yhteensopimattomuudet ovat yleisiä, esimerkiksi kun testilaite käyttää N-tyypin liitintä ja testattavassa laitteessa on SMA-liitin. Sovittimen hienostunut mekaaninen rakenne mahdollistaa saumattoman liitännän eri liitintyyppien, kuten SMA-naaras ja N-tyypin uros, välillä, mikä eliminoi käyttöliittymän yhteensopimattomuudesta aiheutuvat järjestelmän asennusongelmat.

Signaalinsiirron takuu
Laadukkaat RF-koaksiaaliadapterit varmistavat impedanssin jatkuvuuden signaalin lähetyksen aikana tiukan impedanssisäädön avulla (tyypillisesti 50 Ω tai 75 Ω). Niiden erittäin tarkka sisäinen samankeskinen rakenne yhdistettynä pienihäviöisiin dielektrisiin materiaaleihin (kuten PTFE) pitää signaalin heijastussuhteen (VSWR) alle 1,5:1, mikä vähentää tehokkaasti seisovien aaltojen vaikutusta järjestelmän suorituskykyyn. Alle 6 GHz:n taajuuskaistoilla korkealaatuiset sovittimet voivat saavuttaa alle 0,3 dB:n kytkentähäviön.

Järjestelmän laajennuskeskus
Monimutkaisissa RF-järjestelmissä sovittimet mahdollistavat monitiesignaalin jakelun ja reitityksen. Yhdistämällä erityyppisiä sovittimia insinöörit voivat rakentaa testausjärjestelmiä joustavasti. Esimerkiksi kaksoisnaarassovittimen käyttäminen yksittäisen signaalin jakamiseksi kahdeksi tai suorakulmasovittimen käyttäminen signaalin ohjaamiseen sopimaan rajoitettuun tilaan. Tämä joustavuus on erityisen tärkeää tilanrajoitteisissa skenaarioissa, kuten tukiasemaasennuksissa ja ajoneuvon sisäisissä RF-järjestelmissä.

Tärkeimmät testi- ja mittauskomponentit
RF-parametritestauksessa sovittimen laatu vaikuttaa suoraan mittaustarkkuuteen. Laitteet, kuten vektoriverkko-analysaattorit, luottavat sovittimiin muodostaakseen yhteyden DUT:hen (testattava laite). Sovittimen impedanssin epäsopivuus, häviö ja muut ominaisuudet huomioidaan mittaustuloksissa. Siksi metrologiset sovittimet käyttävät tyypillisesti ilmadielektristä ja kullattua pinnoitusta ylläpitämään erinomaiset impedanssisovitusominaisuudet (VSWR < 1,2:1) jopa 18 GHz:n kaistalla.

Mukautuva erityisiin ympäristöihin
Sovittimia on saatavana useissa erikoismalleissa eri sovellusskenaarioihin:
Korkeajännitesovittimissa on vahvistettu eristys ja ne kestävät yli 10 kV jännitteitä.
Tehokkaat adapterit käyttävät hopeapinnoitusta ja pakkojäähdytystä, joiden tehokapasiteetti on jopa 500 W.
Triaksiaaliset sovittimet tarjoavat lisäsuojakerroksen herkkiin mittaussovelluksiin.
Räjähdyssuojatut sovittimet täyttävät vaarallisten paikkojen, kuten petrokemian, vaatimukset.

Järjestelmän ylläpitoliittymä
Sovittimet tarjoavat käyttöliittymän siirtymäratkaisun laitteiden huoltoon ja päivityksiin. Kun vanhojen laitteiden liitäntästandardeja päivitetään, sovittimet mahdollistavat yhteensopivuuden vanhojen ja uusien laitteiden välillä ilman, että koko järjestelmää vaihdetaan, mikä vähentää merkittävästi jälkiasennuskustannuksia. Esimerkiksi päivitettäessä 4G-tukiasemista 5G-tukiasemiin N-to-7/16-sovittimia käytetään laajalti yhteensopivuuden ylläpitämiseksi olemassa olevien syöttöjärjestelmien kanssa.

Optimoitu signaalin laatu
Suorituskykyiset sovittimet hyödyntävät erityisiä suunnitteluominaisuuksia signaalin eheyden parantamiseksi:
Porrastettu impedanssimuunnosrakenne laajentaa toimintataajuuskaistaa
Dielektrisyysvakion gradienttimateriaali vähentää rajapinnan heijastuksia
Sisäänrakennettu suodatus vaimentaa häiriöitä tietyillä taajuuskaistoilla
Sähkömagneettinen tiivistys parantaa EMC-suorituskykyä.

RF-koaksiaalisovittimia käytetään eri aloilla seuraavasti:
(1). Viestintä
Tukiasema- ja antenniliitäntä: käytetään sovittamaan RF-kaapeleita eri liitäntöihin signaalin lähetyksen laadun varmistamiseksi.
Kuituoptinen ja RF-muunnos: toteuttaa optisten signaalien ja RF-signaalien liitännän sovitus hybridiviestintäjärjestelmissä.
Satelliittiviestintä: liitä satelliittimaa-asemalaitteet ja antennit varmistaaksesi suurtaajuisten signaalien vähähäviöisen lähetyksen.
(2). Testaus ja mittaus
Verkko-analysaattori: mukautetaan testiportteihin, joissa on erilaisia liitäntöjä, kuten N-tyyppinen SMA.
Spektrianalysaattori: voit laajentaa testialuetta yhdistämällä eri spesifikaatioiden anturit tai antennit.
Signaaligeneraattori: sovita lähtöportit testattavan laitteen kanssa heijastushäviön vähentämiseksi.
(3). Ilmailu ja puolustus
Tutkajärjestelmä: mukaudu eri taajuuskaistojen RF-komponentteihin signaalin eheyden varmistamiseksi.
Sotilasviestintälaitteet: Toteuta nopea rajapintamuunnos kenttäradioissa ja elektronisissa sodankäyntijärjestelmissä.
Satelliitti- ja ohjusjärjestelmät: käytetään korkeataajuisten signaalien siirtoon ja sopeutuvat ankariin ympäristöihin.
(4). Lääketieteelliset laitteet
MRI-radiotaajuuskela: yhdistää kelan kuvantamisjärjestelmään korkeataajuisen signaalin vakauden varmistamiseksi.
RF-ablaatiolaitteisto: mukauttaa hoitosondin isäntään energiansiirron tehokkuuden varmistamiseksi.
(5). Autojen elektroniikka
Ajoneuvoon asennettu tutka (millimetriaaltotutka): mukautuu 77GHz/79GHz tutkamoduuleihin ja testilaitteisiin.
Ajoneuvo kaikkeen (V2X): yhdistää antennin viestintämoduuliin tukemaan 5G/C-V2X-signaalin lähetystä.
(6). Yleisradio ja televisio
RF-lähetin: yhdistää syöttölaitteet ja vahvistimet eri liitännöillä.
Satelliitti-TV:n vastaanotto: muuntaa mikropään ja vastaanottimen välisen liitännän (kuten F-tyyppi N-tyyppiseksi).
(7). Teollisuus ja esineiden Internet
RFID-järjestelmä: yhdistää lukijan ja antennin radiotaajuisen tunnistamisen optimoimiseksi.
Langaton anturiverkko: mukautuu eri taajuuskaistoilla oleviin tietoliikennemoduuleihin, kuten LoRa ja ZigBee.
(8). Tieteellinen tutkimus ja koulutus
Laboratorioradiotaajuuskokeet: yhdistä joustavasti erilaisia testauslaitteita, kuten oskilloskooppeja ja signaalilähteitä. Opetuksen esittely: Auttaa opiskelijoita ymmärtämään RF-rajapinnan sovituksen ja signaalinsiirron periaatteet.

3. RF-koaksiaalisovittimien yleiset viat
RF-koaksiaalisovittimia RF-signaalin lähetyksen avainliittiminä käytetään laajalti viestinnässä, testauksessa ja mittauksessa, ilmailussa, lääketieteellisissä laitteissa ja muilla aloilla. Niiden suorituskyky vaikuttaa suoraan signaalin lähetyksen laatuun ja järjestelmän vakauteen. Pitkäaikaisessa käytössä tai väärin käytettäessä sovittimiin voi kuitenkin kehittyä erilaisia ​​vikoja, jotka johtavat signaalin vaimenemiseen, heijastuksiin ja jopa järjestelmävirheisiin. Seuraavassa kuvataan yleisiä RF-koaksiaalisovittimen vikoja ja niiden syitä sekä vastaavat ennaltaehkäisy- ja huoltosuositukset.

RF-koaksiaalisovittimen viat voidaan yleensä luokitella huonoiksi kosketuksiksi, mekaanisiksi vaurioiksi, impedanssin epäsopivuudeksi, sähköisen suorituskyvyn heikkenemiseen, tiivisteen epäonnistumiseen, epänormaaliin taajuusvasteeseen ja liialliseen lämpötilan nousuun. Nämä viat voivat ilmetä itsenäisesti tai yhdessä toistensa kanssa, ja ne vaikuttavat yhdessä sovittimen suorituskykyyn.

Huono kosketus on yksi yleisimmistä RF-koaksiaalisovittimien vioista. Se ilmenee ajoittaisena signaalinsiirrona, lisääntyneenä välityshäviönä tai korkeana seisovaaaltosuhteena (VSWR). Huono kosketus voi johtua useista tekijöistä, joista yleisin on rajapinnan hapettuminen. Sovittimen liittimet ovat tyypillisesti kullattuja tai hopeoituja johtavuuden ja korroosionkestävyyden parantamiseksi. Pitkäaikainen altistuminen kosteudelle, suolasuihkeelle tai kemialliselle kontaminaatiolle voi kuitenkin aiheuttaa pinnoitteen kulumista tai hapettumista, mikä lisää kosketusvastusta. Lisäksi toistuva kytkeminen ja irrottaminen tai karkea käsittely voi muuttaa nastat tai pistorasiat, mikä estää turvallisen liitännän. Kierreadapterit (kuten N-tyyppi ja SMA), joita ei ole kiristetty kunnolla, voivat myös johtaa epävakaaseen signaalin siirtoon. Äärimmäisissä tapauksissa huono kosketus voi aiheuttaa kipinöintiä, mikä vaurioittaa adapteria tai liitettyä laitetta entisestään.

Mekaaninen vaurio on toinen yleinen vika, joka ilmenee halkeilevina koteloina, irroneina kierteinä tai epämuodostuneina liittiminä. RF-koaksiaalisovittimen kotelot on tyypillisesti valmistettu metallista (kuten messingistä tai ruostumattomasta teräksestä), jotta ne tarjoavat hyvän suojauksen ja mekaanisen lujuuden, mutta ne voivat silti vaurioitua ulkoisten iskujen, liiallisen vääntömomentin tai pitkäaikaisen mekaanisen rasituksen vuoksi. Esimerkiksi liiallinen vääntömomentti avaimella asennuksen aikana voi irrottaa kierteet tai muuttaa kotelon muotoa, mikä vaikuttaa signaalin siirtoon. Lisäksi sovittimen keskijohdin on herkkä ja voi taipua tai katketa, jos se kohdistuu väärin kytkettäessä ja irrotettaessa, mikä vaikuttaa vakavasti sähköiseen suorituskykyyn. Tärinä- tai iskuympäristöt (kuten auto- ja ilmailusovellukset) lisäävät mekaanisten vaurioiden riskiä, ​​joten erittäin luotettavat sovittimet ja löystymisenestotoimenpiteet ovat välttämättömiä.

Impedanssin epäsovitus on erityisen huolestuttava RF-järjestelmissä. Jos sovitin ei vastaa järjestelmän impedanssia, se voi aiheuttaa signaalin heijastuksia, lisääntynyttä seisovaaaltosuhdetta (SWR) ja jopa vahingoittaa lähetintä. Tavalliset RF-järjestelmät käyttävät tyypillisesti 50 Ω tai 75 Ω impedanssia. Eri impedanssien sovittimien sekoittaminen (kuten 50 Ω sovittimen käyttäminen 75 Ω järjestelmässä) voi aiheuttaa merkittäviä impedanssin epäjatkuvuuksia, mikä aiheuttaa signaalin heijastuksia. Lisäksi mittapoikkeamat sovittimen sisäisissä johtimissa tai alikehittyneissä dielektrisissä materiaaleissa voivat aiheuttaa impedanssin poikkeamia nimellisarvosta. Esimerkiksi jotkin edulliset sovittimet voivat käyttää epästandardeja dielektrisiä materiaaleja, joiden dielektrisyysvakiot ovat epävakaat, mikä johtaa impedanssin vaihteluihin suurtaajuisen signaalin lähetyksen aikana. Korkeataajuisissa sovelluksissa, kuten millimetriaalloissa, sovittimen valmistustarkkuus on erityisen kriittinen impedanssisovituksen kannalta. Mikronienkin mittavirheet voivat merkittävästi heikentää suorituskykyä.

Sähköisen suorituskyvyn heikkeneminen on asteittainen vika, joka voi tapahtua RF-koaksiaalisovittimissa ajan myötä. Se ilmenee ensisijaisesti lisääntyneenä lisäyshäviönä, kohinahäiriönä tai epätasaisena taajuusvasteena. Sähköisen suorituskyvyn heikkenemisen syitä ovat sisäisen dielektrin vanheneminen, johtimen pinnan kontaminaatio tai huonot juotosliitokset. Esimerkiksi polytetrafluorieteeni (PTFE), yleinen sovittimien dielektrinen materiaali, tarjoaa erinomaiset korkeataajuiset ominaisuudet ja lämmönkestävyyden. Se voi kuitenkin vanheta pitkittyneissä korkeissa lämpötiloissa aiheuttaen muutoksia dielektrisyysvakiossa ja siten vaikuttaen signaalin siirtoon. Lisäksi sovittimeen pääsevä pöly, öljy tai muut epäpuhtaudet voivat lisätä kosketusvastusta tai lisätä loiskapasitanssia/induktanssia, mikä vaikuttaa suurtaajuisiin signaaleihin. Huono juotos (kuten löysä juotos sisäisen johtimen ja liittimen välillä) voi myös aiheuttaa signaalin katkeamista tai epälineaarista vääristymistä.

Tiivistyshäiriö vaikuttaa ensisijaisesti vedenpitäviin ja pölynpitäviin sovittimiin, mikä ilmenee sisäisenä veden sisäänpääsynä, suolasumukorroosiona tai sähköisen suorituskyvyn heikkenemisenä. Ulkokäyttöön tarkoitetuissa viestintälaitteissa, autotutkassa tai laivojen elektronisissa laitteissa käytettävät sovittimet vaativat yleensä tietyn suojaustason (kuten IP67). Tiivistysrenkaan vanheneminen, vaurioituminen tai virheellinen asennus (esimerkiksi vedenpitävän mutterin kiristämättä jättäminen) voi päästää kosteuden tai suolasuihkun tunkeutumaan sisäiseen johtimeen tai dielektriseen materiaaliin ja syövyttämään niitä. Äärimmäisissä lämpötilanvaihteluissa tiivistemateriaali voi myös menettää elastisuutensa lämpölaajenemisen ja -kutistumisen vuoksi, mikä heikentää entisestään tiivistyskykyä. Tiivistysvika ei vaikuta ainoastaan ​​sähköiseen suorituskykyyn, vaan voi myös aiheuttaa oikosulkuja tai laitevaurioita. Siksi sovittimen tiivisteen säännöllinen tarkastus on välttämätöntä ankarissa ympäristöissä.

Epänormaali taajuusvaste viittaa siihen, että sovitin kokee merkittävää signaalin vaimennusta tai resonanssisiirtymää tietyillä taajuuskaistoilla. RF-koaksiaalisovittimet on yleensä optimoitu tietyille taajuuskaistoille, ja niiden nimellistaajuusalueen ulkopuolella käyttö voi heikentää suorituskykyä. Esimerkiksi tavallinen SMA-sovitin on tyypillisesti mitoitettu 18 GHz:lle. Rakenteelliset rajoitukset voivat kuitenkin aiheuttaa merkittävää lisäyshäviötä tai resonanssia, kun sitä käytetään millimetriaaltokaistoilla (esim. 40 GHz). Lisäksi sovittimen sisäinen muodonmuutos (kuten taipunut keskijohdin tai epätasainen dielektrinen materiaali) voi muuttaa sen jakautuneen kapasitanssin tai induktanssin parametreja, mikä johtaa epänormaaliin taajuusvasteeseen. Laajakaista- tai ultralaajakaistajärjestelmissä sovittimen taajuuden tasaisuus on erityisen tärkeää, ja korkean suorituskyvyn mallit ovat välttämättömiä signaalin eheyden varmistamiseksi.

Liiallinen lämpötilan nousu on suuritehoisten sovellusten sovittimien yleinen ongelma, joka ilmenee lämpimänä tai jopa kuumana kotelona. RF-signaalin siirron aikana sovittimen kosketusresistanssi ja dielektrinen häviö muuttuvat lämmöksi. Riittämätön lämmönpoisto tai nimellistehon ylittäminen voi johtaa liialliseen lämpötilan nousuun. Esimerkiksi lähetyslähettimissä tai tutkajärjestelmissä sovittimien on kestettävä satojen wattien tai jopa kilowattien keskimääräisiä tehotasoja. Jos kosketus on huono tai materiaalilla on huono lämmönjohtavuus (esim. huonolaatuinen metallikotelo), lämpö voi kerääntyä ja vahingoittaa sisäistä rakennetta. Pitkät korkeat lämpötilat voivat myös nopeuttaa eristeiden vanhenemista ja tiivisteen rikkoutumista, mikä lyhentää entisestään sovittimen käyttöikää.

RF-koaksiaalisovittimen vikojen vähentämiseksi voidaan toteuttaa seuraavat ennaltaehkäisevät ja huoltotoimenpiteet: Asenna ensin sovitin oikein ja kiristä liitin valmistajan suosittelemien vääntömomenttien mukaisesti välttäen yli- tai alikiristystä. Toiseksi, tarkista säännöllisesti sovittimen kunto, puhdista liitin (absoluuttisella alkoholilla) ja tarkista hapettumisen tai kulumisen merkkejä. Kolmanneksi, varmista impedanssisovitus ja vältä eri impedanssien sovittimien tai kaapeleiden sekoittamista. Neljänneksi, valitse vedenpitävät ja korroosionkestävät mallit ulkokäyttöön tai ankariin ympäristöihin ja tarkasta tiivisteet säännöllisesti. Lopuksi, vältä sovittimen ylikellottamista tai ylitehoa ja valitse teho- ja taajuusalue, joka täyttää sovelluksen vaatimukset.

Yhteenvetona voidaan todeta, että RF-koaksiaalisovittimen viat liittyvät useisiin tekijöihin, mukaan lukien mekaaniset, sähköiset ja ympäristötekijät. Oikea valinta, standardoitu toiminta ja säännöllinen huolto voivat pidentää merkittävästi sen käyttöikää ja varmistaa järjestelmän vakauden. Sovelluksissa, joissa on korkeat luotettavuusvaatimukset (kuten ilmailu- ja sotilasviestintä), on suositeltavaa valita korkealaatuiset sovittimet ja ottaa käyttöön tiukka testausprosessi pitkän aikavälin vakaan toiminnan varmistamiseksi.

Taulukkomainen yhteenveto yleisistä RF-koaksiaalisovittimen vioista:

Lisähuomautuksia:
Ennaltaehkäisevän huollon suositukset:
Tarkista säännöllisesti sovittimen ulkonäkö ja sähköinen suorituskyky (esim. testaa seisovan aallon suhdetta verkkoanalysaattorilla).
Käytä löystymistä estäviä lankoja tai lukitusmekanismeja (esim. SMA-käänteiskierteisiä) täristävissä ympäristöissä.
Suorita lämpösimulaatio tai todellinen lämpötilan nousutestaus ennen suuritehoisia sovelluksia.

Valinnan huomioitavaa:
Korkeataajuisissa sovelluksissa suositaan ilmadielektrisiä tai pienihäviöisiä PTFE-sovittimia.
Valitse ankariin ympäristöihin (esim. sotilas- ja ilmailusovellukset) sovittimet, joissa on kullatut liittimet ja täysin ruostumaton teräsrakenne.

4. Kuinka pidentää RF-koaksiaalisovittimien käyttöikää?
RF-koaksiaalisovittimen käyttöiän pidentäminen edellyttää oikeaa käyttöä, päivittäistä huoltoa, ympäristönhallintaa ja muita näkökohtia. Seuraavassa on joitain keskeisiä toimenpiteitä:

(1). Oikea käyttö ja toiminta
Vältä toistuvaa kytkemistä ja irrottamista: Toistuva kytkeminen ja irrottaminen kuluttaa liitännän metallikontaktipintaa, mikä johtaa impedanssin yhteensopimattomuuteen tai signaalin menetykseen. Yritä katkaista yhteys vain tarvittaessa. Kohdista liitin ja kiristä: Varmista, että uros- ja naarasliittimet ovat kohdakkain ennen pyörittämistä ja kiristämistä, jotta vältytään kierteiden kohdistusvirheiltä tai poikkikierteiden vaurioilta. Käytä sopivaa vääntömomenttia: Liiallinen kiristäminen vahingoittaa kierteitä ja liian löysä aiheuttaa huonon kosketuksen. Manuaalisen kiristyksen jälkeen voit kiristää momenttiavaimella valmistajan suositteleman arvon mukaisesti. Älä käytä virran ollessa päällä: Varmista, että laitteen virta on katkaistu ennen liittämistä ja irrottamista, jotta kaaripurkaus ei vahingoita kosketuspisteitä.
(2). Fyysinen suoja
Vältä mekaanista rasitusta: Vältä taivutus-, veto- tai sivusuuntaista voimaa sovittimeen, varsinkin kun kytket kaapeleita. Käytä suorakulmaisia ​​sovittimia tai kaapelitukia vähentääksesi jännitystä. Pidä käyttöliittymä puhtaana: Peitä se pölysuojalla, kun sitä ei käytetä pölyn, öljyn tai hapettumisen estämiseksi. Antioksidantteja voidaan käyttää kosteissa ympäristöissä. Vältä pudottamista tai iskemistä: Tarkkuusadapterin sisäinen rakenne vaurioituu helposti iskun vaikutuksesta, joten käsittele sitä varovasti.
(3). Ympäristön hallinta
Säädä lämpötilaa ja kosteutta: Korkea lämpötila kiihdyttää metallin hapettumista, ja kosteus voi helposti aiheuttaa korroosiota. On suositeltavaa käyttää sitä ympäristössä, jonka lämpötila on 10-30 ℃ ja kosteus < 60 %. Valitse suljettu sovitin äärimmäisissä olosuhteissa. Korroosionesto- ja pölytiivis: Kullatut tai ruostumattomasta teräksestä valmistetut liitännät on valittava teollisuus- tai ulkotiloihin ja puhdistettava säännöllisesti. (4). Säännöllinen huolto Puhdista käyttöliittymä: Pyyhi kosketuspinta vedettömällä alkoholilla ja nukkaamattomalla liinalla. Pinttyneet tahrat voidaan poistaa erityisellä puhdistusaineella. Vältä hankaavien materiaalien käyttöä. Tarkista kuluminen ja vauriot: Tarkista liitäntä säännöllisesti naarmujen, ruosteen tai muodonmuutosten varalta, testaa signaalin laatu ja vaihda se ajoissa, jos se ei ole normaali. Voitele kierre (valinnainen): Jotkut sovittimet voidaan voidella pienellä määrällä silikonirasvaa, mutta varmista, että se ei vaikuta sähköiseen suorituskykyyn.
(5). Valitse sopiva sovitin
Vastaavat tekniset tiedot: Varmista, että parametrit, kuten impedanssi (kuten 50Ω/75Ω), taajuusalue ja tehokapasiteetti vastaavat järjestelmävaatimuksia ylikuormituksen välttämiseksi.
Suosi korkealaatuisia materiaaleja: Kullatut liitännät ovat korroosionkestävämpiä kuin nikkelipinnoitetut liitännät, ja PTFE-eristemateriaalien suorituskyky on vakaampi korkeilla taajuuksilla.
(6). Varastointia koskevat varotoimet
Säilytä kuivassa paikassa: Kun sitä ei käytetä pitkään aikaan, aseta se antistaattiseen pussiin ja lisää kuivausainetta välttääksesi altistumisen ilmalle.
Vältä pinoamista: Säilytä löyhästi, jotta käyttöliittymä ei puristu ja vääntyisi.
(7). Muita ehdotuksia
Käytä sovitinkaapeleita toistuvan kytkemisen ja irrotuksen sijaan: Jos liitäntää on vaihdettava usein, voidaan käyttää lyhyttä kiinteää sovitinta kulumisen vähentämiseksi.
Säännöllinen kalibrointi ja testaus: Kun käytät suurtaajuisia sovelluksia, käytä säännöllisesti verkkoanalysaattoria sovittimen suorituskyvyn heikkenemisen havaitsemiseen.

5.RF-koaksiaalisovittimen puhdistusopas
(1). Valmistelu ennen puhdistusta
Tarvittavat työkalut
Nukkaamaton liina tai vanupuikko (kuten linssiliina, mikrokuitulina)
Absoluuttinen alkoholi (99 % isopropyylialkoholi IPA) tai erityinen elektroniikkapuhdistusaine (kuten DeoxIT D5)
Paineilmatölkki tai ilmapuhallin (pölyn poistamiseksi)
Pehmeä harja (ei-metallinen materiaali naarmuuntumisen välttämiseksi)
Antistaattiset käsineet (estämään sähköstaattista purkausta vahingoittamasta herkkiä osia)
Varotoimet
Virran katkaisutoiminto: Varmista, että laitteen virta on katkaistu ennen puhdistamista oikosulun tai sähköiskun välttämiseksi.
Vältä syövyttäviä liuottimia: Klooria tai ammoniakkia sisältävät puhdistusaineet (kuten lasivesi, WD-40) voivat vahingoittaa pinnoitetta.
Hellävarainen käyttö: Vältä kovaa naarmuuntumista, erityisesti kullatuissa liitännöissä kulumisen estämiseksi.
(2). Puhdistusvaiheet
Vaihe 1: Alustava pölynpoisto
Käytä paineilmaa tai ilmapuhallinta puhaltaaksesi pois pölyn ja roskat sovittimen pinnalta ja liitännästä.
Jos siinä on pinttyneitä hiukkasia, pyyhi ne varovasti pois pehmeällä harjalla (vältä metalliharjoja naarmuuntumisen estämiseksi).
Vaihe 2: Puhdista kosketuspinta (uros/naaras)
Kasta pieni määrä vedetöntä alkoholia tai elektroniikkapuhdistusainetta (älä suihkuta suoraan, jotta neste ei pääse tunkeutumaan eristekerroksen läpi).
Pyyhi varovasti nukkaamattomalla liinalla tai vanupuikolla:
Ulkokierteet (uros): Pyyhi pyörimissuunnassa kierrettä pitkin.
Sisälangat (naaras): Puhdista vanupuikolla spiraalimaisesti välttääksesi jäännöskuituja.
Pinttyneen oksidikerroksen käsittely:
Pienessä hapettumisessa voidaan käyttää DeoxIT-puhdistusainetta. Levityksen jälkeen anna vaikuttaa 1-2 minuuttia ennen pyyhkimistä.
On suositeltavaa vaihtaa sovitin, jos se on voimakkaasti hapettunut tai syöpynyt. Pakkopuhdistus voi vahingoittaa sitä entisestään.
Vaihe 3: Puhdista ulkokuori
Pyyhi sovittimen kuori alkoholipitoisella puuvillakankaalla öljyn tai sormenjälkien poistamiseksi.
Estä nesteen pääsy tiivistämättömien sovittimien sisään. Vaihe 4: Kuivaus Anna sen olla puhdistuksen jälkeen 5-10 minuuttia varmistaaksesi, että alkoholi on haihtunut kokonaan. Paineilmaa voidaan käyttää nopeuttamaan kuivumista (matala lämpötila kondensaation välttämiseksi).
(3). Tarkastus puhdistuksen jälkeen
Silmämääräinen tarkastus: Varmista, ettei kuituja, tahroja tai korroosiota ole jäljellä.
Sähkötesti (valinnainen):
Käytä verkkoanalysaattoria tai yleismittaria kosketusresistanssin ja VSWR:n (seisovan aallon suhteen) tarkistamiseen normaalin toiminnan varmistamiseksi.
Jos signaali on epänormaali (esimerkiksi lisääntynyt välityshäviö), se voi johtua puutteellisesta puhdistuksesta tai sovittimen vaurioitumisesta.
(4). Päivittäiset huoltosuositukset
Puhdista säännöllisesti (3-6 kuukauden välein tai useammin pölyisissä ympäristöissä).
Käytä pölysuojuksia: Peitä liitäntä, kun sitä ei käytetä pölyn ja hapettumisen estämiseksi.
Vältä suoraa kosketusta metallirajapintojen kanssa: sormenjäljistä jäänyt suola ja rasva nopeuttavat korroosiota.
Älä käytä naarmuuntumista hiekkapaperilla, metalliharjoilla tai kovilla esineillä.
Vältä silikonivoiteluaineiden käyttöä (voi saastuttaa kosketuspinnan ja vaikuttaa suurtaajuisiin signaaleihin).
(5). Erikoistapausten käsittely
Merivesi/korkea kosteusympäristö: Levitä antioksidanttia puhdistuksen jälkeen.
Lanka jumissa: Lisää pieni määrä kosketinpuhdistusainetta ja käännä varovasti, älä pakota.

RF-koaksiaalisovittimen puhdistusohjeet:

Päivittäiset huoltosuositukset:

RF-koaksiaalisovittimien oikea puhdistus pidentää merkittävästi niiden käyttöikää ja varmistaa vakaan signaalinsiirron. Pääkohdat:
Puhdista varovasti nukkaamattomalla liinalla ja vedettömällä alkoholilla.
Vältä hankaavia liuottimia ja naarmuja kovilla esineillä.
Kuivaa puhdistuksen jälkeen perusteellisesti ja tarkasta sähköinen suorituskyky.

6.RF-koaksiaalisovittimen UKK
(1). Peruskäsitteet
Q1: Mikä on RF-koaksiaalisovitin?
V: RF-koaksiaalisovitin on muunnoslaite, jota käytetään yhdistämään koaksiaalikaapeleita tai eri liitäntätyypeillä varustettuja laitteita, mikä varmistaa impedanssisovituksen (kuten 50 Ω tai 75 Ω) signaalin lähetyksen aikana ja vähentää heijastuksia ja häviöitä.
Q2: Mitkä ovat yleisimmät RF-sovittimet?
V: Yleisiä tyyppejä ovat:
Liitäntätyypin mukaan: SMA, N-tyyppi, BNC, TNC, SMB, MCX jne.
Sukupuolen mukaan: uros (neulalla), nainen (tukilla).
Toiminnan mukaan: suora, suorakulma, vaimennus, suora eristys jne.

(2). Valinta ja käyttö
Q3: Kuinka valita sopiva RF-sovitin?
V: Seuraavat tekijät on otettava huomioon:
Impedanssin sovitus (50Ω tai 75Ω).
Taajuusalue (kuten SMA-sovittimet tukevat yleensä 0-18 GHz, N-tyyppi voi saavuttaa yli 18 GHz).
Liitäntätyyppi (kuten SMA:sta N-tyyppiin). Tehokapasiteetti (suuritehoisiin sovelluksiin tarvitaan erityinen sovitin). Materiaalit ja pinnoitus (kullattu käyttöliittymä on korroosionkestävämpi, PTFE-eristemateriaalilla on parempi korkean taajuuden suorituskyky).

Q4: Voidaanko sovitin liittää laitteeseen pitkäksi aikaa?
V: Kyllä, mutta huomioi: Vältä toistuvaa kytkemistä ja irrottamista kulumisen aiheuttamiseksi. On suositeltavaa tarkistaa hapettumisolosuhteet säännöllisesti korkeassa kosteudessa tai syövyttävässä ympäristössä.

K5: Mitä minun pitäisi tehdä, jos sovitin ei ole kireällä tai löysällä?
V: Tarkista, että kierteet ovat kohdakkain, jotta vältyt ristikkäisvaurioilta. Kiristä vääntömomenttiavaimella valmistajan suositteleman arvon mukaan (kuten 8-10 in-lbs). Jos kierre on kulunut voimakkaasti, sovitin on vaihdettava.

(3). Puhdistus ja huolto
Kysymys 6: Pitääkö adapteri puhdistaa säännöllisesti? Kuinka usein? V: Vähäpölyinen ympäristö: Puhdista kerran 6-12 kuukauden välein. Erittäin pölyinen/teollisuusympäristö: Puhdista 1-3 kuukauden välein. Puhdistusmenetelmä: Pyyhi kosketuspinta vedettömällä alkoholilla (99 % IPA) ja nukkaamattomalla liinalla.

Q7: Kuinka käsitellä adapterin kosketuspinnan hapettumista?
V: Lievä hapettuminen: Pyyhi elektronisella puhdistusaineella, kuten DeoxIT.
Vakava hapettuminen: On suositeltavaa vaihtaa sovitin. Pakkopuhdistus voi vahingoittaa sitä entisestään.

Q8: Voidaanko WD-40:tä käyttää sovittimen kierteiden voitelemiseen?
V: Ei! WD-40 sisältää syövyttäviä ainesosia ja voi vahingoittaa pinnoitetta. Jos voitelu on tarpeen, käytä erityistä silikonirasvaa (kuten Dow Corning Molykote 44).

(4). Vianetsintä
Q9: Mikä voi olla syynä sovittimen aiheuttamaan lisääntyneeseen signaalihäviöön?
V: Huono kosketus: Liitäntä on hapettunut tai sitä ei ole kiristetty.
Impedanssin yhteensopimattomuus: Väärän impedanssin omaavan sovittimen käyttäminen (kuten 50 Ω ja 75 Ω sekoitus).
Mekaaniset vauriot: Rajapinta on vääntynyt tai sisäinen eristekerros on vaurioitunut.

Q10: Kuinka testata, toimiiko sovitin oikein?
V: Silmämääräinen tarkastus: Tarkkaile, onko rajapinta hapettunut, epämuodostunut tai likainen.
Yleismittaritesti: Mittaa johtavuus kahden päiden välillä (resistanssin tulee olla lähellä 0Ω).
Verkkoanalysaattorin testi: Tarkista VSWR (seisovan aallon suhde). Ihannearvon tulee olla ≤1,5.

Q11: Onko normaalia, että sovitin kuumenee voimakkaasti?
V: Pienitehoinen sovellus: Lievä kuumennus on normaalia.
Suuritehoinen sovellus: Jos se kuumenee epänormaalisti, se voi johtua huonosta kosketuksesta tai virran ylikuormituksesta. Sinun on tarkistettava sovittimen tekniset tiedot.

(5). Muita kysymyksiä
Q12: Voidaanko eri merkkisiä sovittimia sekoittaa?
V: Kyllä, mutta sinun on varmistettava, että:
Liitäntätyyppi, impedanssi ja taajuusalue vastaavat.
Huonolaatuiset sovittimet voivat heikentää signaalia. On suositeltavaa valita tunnettuja tuotemerkkejä.

Kysymys 13: Miksi joissakin sovittimissa on merkintä "DC Block"?
V: DC Block -sovittimen sisällä on kondensaattorirakenne, joka voi estää DC-signaalit ja päästää vain RF-signaaleja läpi. Sitä käytetään suojaamaan herkkiä laitteita tasajännitteeltä.

Q14: Mihin minun tulee kiinnittää huomiota sovitinta varastoitaessa?
V: Säilytä antistaattisessa pussissa kosteuden ja pölyn välttämiseksi.
Kun sitä ei käytetä pitkään aikaan, peitä se pölysuojalla ja aseta kuivausaine.
