Mikä on RF-koaksiaalisovittimen tehtävä?

Radiotaajuusjärjestelmissä (RF) signaalinsiirron vakaus ja johdonmukaisuus ovat ratkaisevan tärkeitä. Olipa kyseessä viestintälaitteet, testilaitteet, langattomat lähetysjärjestelmät tai laboratorion RF-mittausalustat, kaikki riippuvat erilaisista koaksiaaliliittimistä. Käytännön suunnittelussa eri laitteet käyttävät kuitenkin usein erilaisia liitäntätyyppejä, mikä vaatii avainkomponentin, joka voi yhdistää, muuntaa ja ylläpitää signaalin laatua. RF-koaksiaalinen sovitin . Joten mikä on RF-koaksiaalisovittimen tehtävä? Mikä rooli sillä on RF-järjestelmässä?

1. Perustoiminnot an RF-koaksiaalinen sovitin
RF-koaksiaalisovittimen ensisijainen tehtävä on mahdollistaa luotettava muunnos ja yhteys erityyppisten RF-liittimien välillä. Esimerkiksi jotkut instrumentit käyttävät N-tyypin rajapintoja, kun taas laite käyttää SMA-liitäntöjä; tällaisissa tapauksissa tarvitaan N-to-SMA RF-sovitin saumattoman yhteenliittämisen mahdollistamiseksi.

Yleisiä yhteysmenetelmiä ovat:

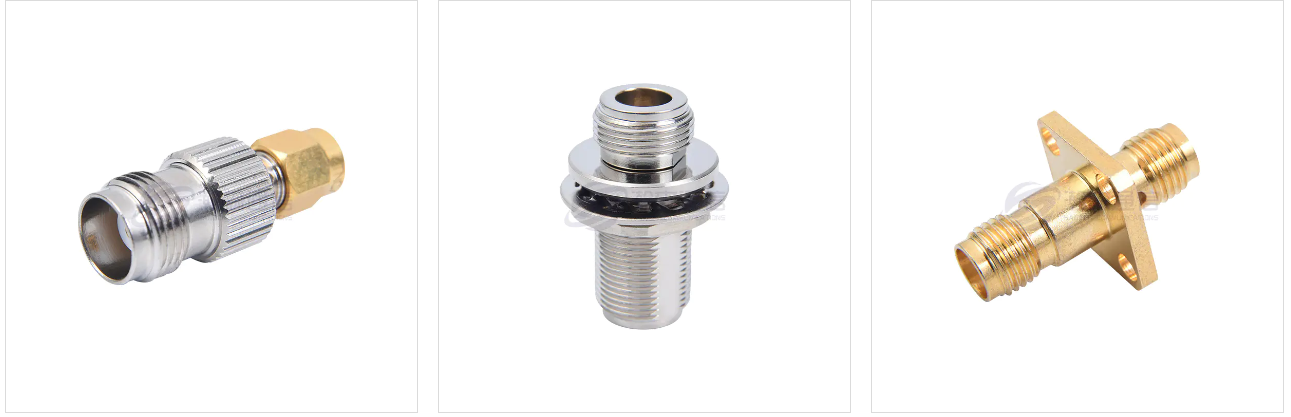

Sovitus erityyppisten liitäntöjen välillä: kuten SMA-N, BNC-TNC, SMA-UHF jne.
Sopeutuminen erityyppisten liitäntöjen välillä: kuten SMA-naaras SMA-naaraan, SMA-uros SMA-uroksi jne.
Yhteys tarkkuus- ja standardiliitäntöjen välillä: täyttää korkeataajuiset mittausvaatimukset.

Tämä joustavuus parantaa merkittävästi järjestelmän yhteensopivuutta, eliminoi tarpeen vaihtaa koko johdotusta tai portteja, mikä vähentää kustannuksia ja lisää tehokkuutta.

2. Vakaan RF-signaalin lähetyksen varmistaminen
Monet ihmiset uskovat virheellisesti, että sovitin on vain "fyysinen liitin", mutta todellisuudessa sen sähköisillä ominaisuuksilla on merkittävä vaikutus järjestelmän signaalin laatuun. Laadukkaat RF-sovittimet voivat:

(1) Säilytä johdonmukainen ominaisimpedanssi
Useimmat RF-järjestelmät käyttävät 50 ohmin ominaisimpedanssia. Jos sovittimen impedanssi ei sovi yhteen, se johtaa lisääntyneeseen heijastukseen ja korkeampaan VSWR:ään, mikä vaikuttaa signaalin eheyteen.

(2) Pienennä lisäyshäviötä
Laadukkailla sovittimilla on tyypillisesti erittäin pieni välityshäviö, mikä minimoi signaalin vaimennuksen korkeataajuisen lähetyksen aikana.

(3) Laajakaistalähetyskyvyn ylläpitäminen
RF-koaksiaalisovittimet tukevat tyypillisesti signaaleja tasavirrasta useisiin GHz:eihin, kymmeniin GHz:iin tai jopa korkeampiin taajuuksiin, mikä on erityisen tärkeää mikroaaltotestausskenaarioissa.

Siksi hyvä RF-sovitin ei vain viimeistele yhteyttä, vaan myös varmistaa tarkan ja vakaan signaalinsiirron.

3. Joustavuuden ja laajennettavuuden lisääminen
RF-testauslaitteet, kuten spektrianalysaattorit, verkkoanalysaattorit ja tehomittarit, käyttävät erilaisia porttityyppejä. RF-koaksiaalisovittimien avulla insinöörit voivat:
Muunna liitännät nopeasti, mikä vähentää valmisteluaikaa;
Liitä anturit, kuormat, kalibrointikomponentit ja muut kriittiset laitteet helpommin;
Määritä joustavasti yhteyspolut monimutkaisissa testausskenaarioissa;
Vältä toistuvista kaapelien tai liittimien vaihdoista aiheutuvaa kulumista.
Laboratoriotestajille RF-sovittimet ovat lähes välttämättömiä työkaluja; tehokas testaus on mahdotonta ilman niitä.

4. Laitteiden kulumisen vähentäminen ja liittimen käyttöiän suojaaminen
Monissa huippuluokan testiinstrumenteissa on erittäin kalliit RF-portit, ja toistuva kytkeminen ja irrottaminen voi aiheuttaa kulumista. RF-koaksiaalisovittimien käyttö toimii "suojaliitäntänä", joka keskittyy halvempaan sovittimeen kalliin laiteportin sijaan.

Esimerkiksi:
SMA-sovittimien asentaminen verkkoanalysaattoreihin pitkäaikaista suojaa varten;
Tarkkojen sovittimien käyttäminen suurtaajuisia antureita vaihdettaessa vaurioitumisriskin vähentämiseksi.
Tämä ei vain pidennä laitteiden käyttöikää, vaan myös vähentää ylläpitokustannuksia.

Vaikka RF-koaksiaalisovittimella on näennäisesti pieni liitin, sillä on ratkaiseva rooli RF-järjestelmissä. Se ei ainoastaan ​​takaa rajapintojen yhteensopivuutta, vaan myös signaalin laadun, suojaa laiteportteja ja parantaa testauksen tehokkuutta, mikä tekee siitä välttämättömän peruskomponentin erilaisille RF-järjestelmille.
